Remplacement Du Moteur D'entraînement Du Rabatteur; Retrait Du Capot D'entraînement; Desserrage Du Transporteur À Vis - MacDon FFT FlexDraper FD75 Manuel D'opération

5.14.3 Remplacement du moteur d'entraînement du rabatteur
Le moteur d'entraînement du rabatteur ne nécessite aucune maintenance ni entretien régulier. En cas de
problèmes avec le moteur, celui-ci doit être retiré et dépanné chez votre concessionnaire MacDon.
Retrait du capot d'entraînement
1. Retirez les six boulons (B) qui maintiennent le capot
supérieur (A) à l'entraînement du rabatteur et au capot
inférieur (C).
NOTE:
Le capot inférieur (C) peut également être retiré
en enlevant les trois boulons (D).
Desserrage du transporteur à vis
1. Desserrez les écrous (A). Faites glisser le moteur (B)
et son support (C) vers le bas, vers l'arbre du rabatteur.
147828
MAINTENANCE ET ENTRETIEN

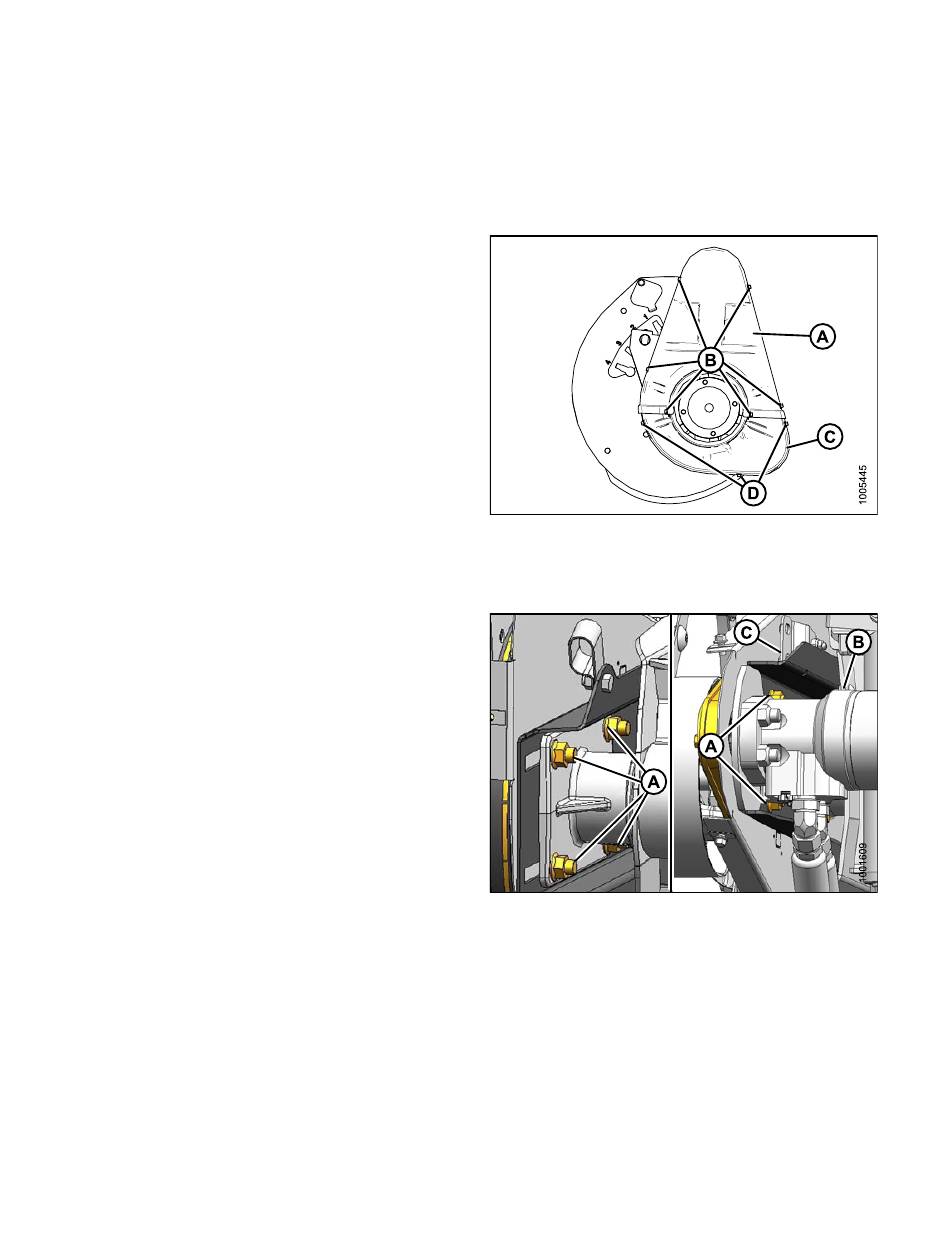

Figure 5.258: Capot d'entraînement
Figure 5.259: Entraînement du rabatteur
402
Révision B
