MacDon FFT FlexDraper FD75 Manuel D'opération page 122

2. Vérifiez que les barres de liaison du verrouillage
du flottement sont sur les butées inférieures [la
rondelle (A) et l'écrou (B) ne peuvent pas être
déplacés] aux deux endroits.
NOTE:
Si la plateforme n'est pas sur les butées inférieures
pour les deux prochaines étapes, la tension peut
dépasser la plage en cours de fonctionnement.
Cela peut provoquer un dysfonctionnement du
système RAHP.
3. Adjust the cable take-up bracket (B) (if necessary) until
the pointer (A) on the float indicator is on the 0.
4. Allez à la page FIELD (CHAMP) de l'écran de la
machine, et appuyez sur l'icône des diagnostics. La
page MISCELLANEOUS (DIVERS) apparaît.
5. Appuyez sur le bouton VMM DIAGNOSTIC (A). La
page VMM DIAGNOSTIC apparaît.
147828
OPÉRATION

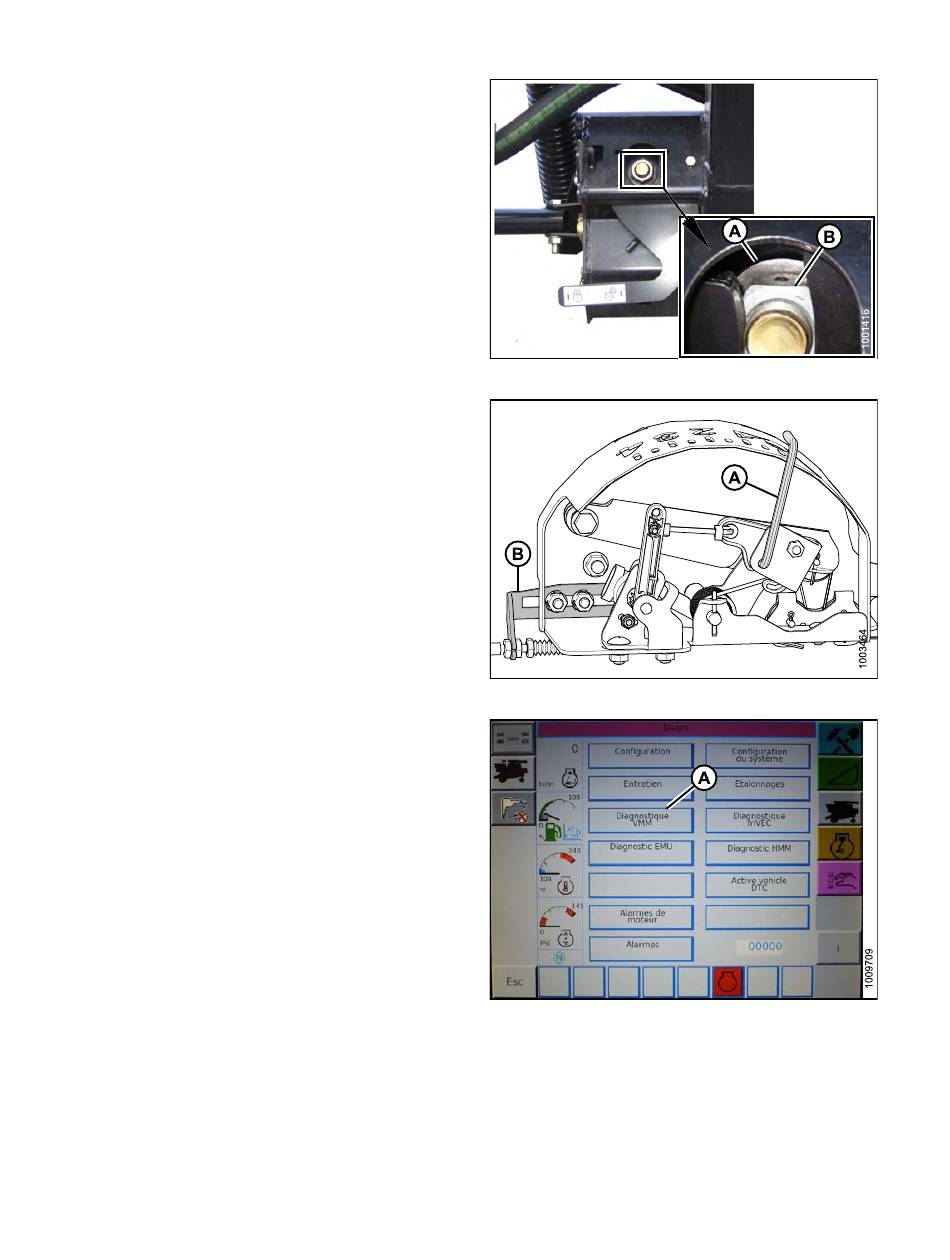

Figure 3.101: Verrouillage du flottement
Figure 3.102: Boîtier d'indication du flottement
Figure 3.103: Écran de la
moissonneuse-batteuse Challenger
104
Révision B
