8.1.5 Raccords hydrauliques à joint torique ORB (réglables)

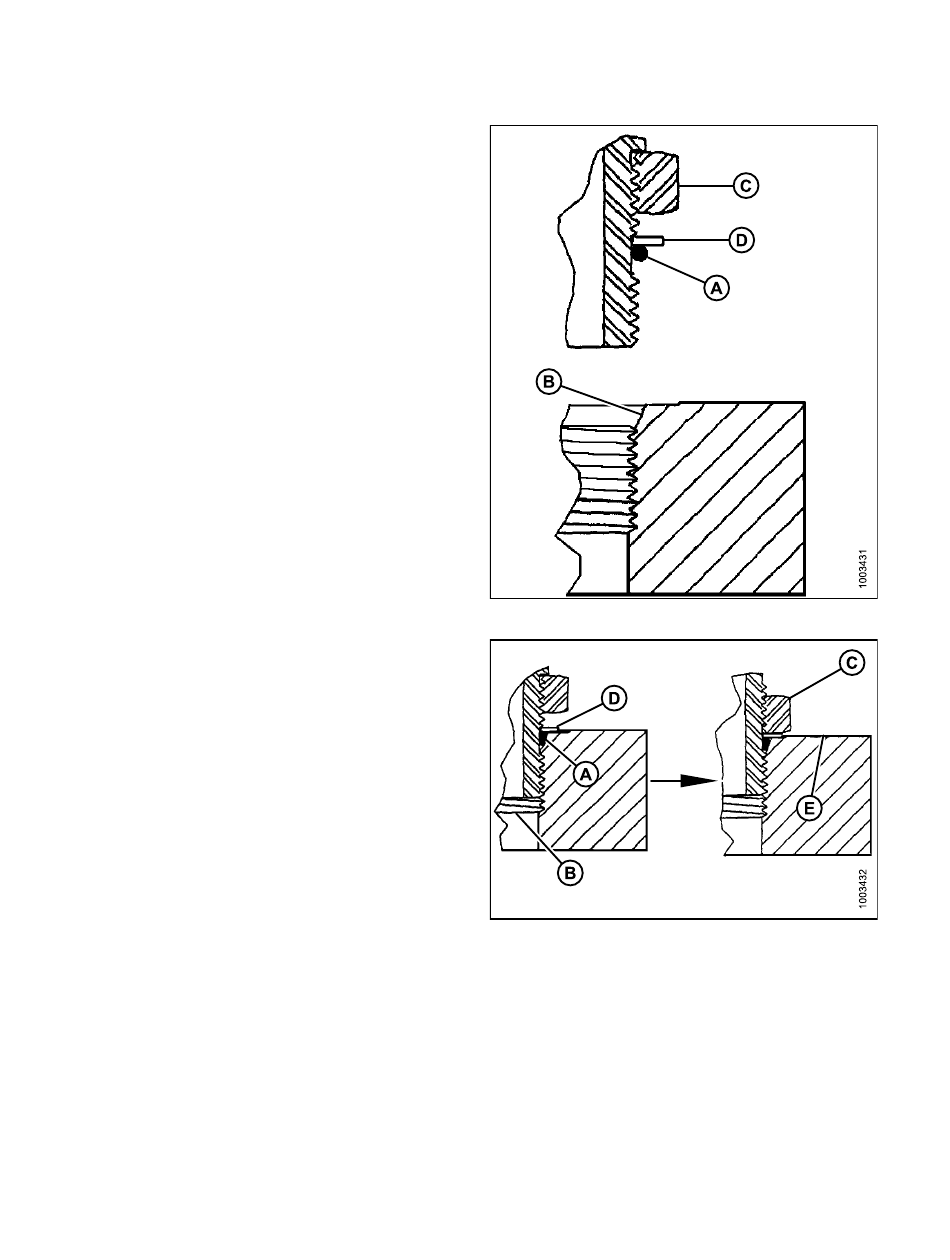

1. Vérifiez que le joint torique (A) et son emplacement (B)
ne sont pas sales et ne présentent pas de défauts.
2. Dégagez l'écrou de blocage (C) autant que possible.
Assurez-vous que la rondelle (D) est lâche et qu'elle
est poussée au maximum vers l'écrou de blocage (C).
3. Vérifiez que le joint torique (A) NE se trouve PAS sur
le filetage et ajustez-le si besoin.
4. Appliquez de l'huile pour système hydraulique sur le
joint torique (A).
5. Installez le raccord (B) dans l'orifice jusqu'à ce que la
rondelle d'appui (D) et le joint torique (A) touchent la
surface (E).
6. Positionnez les raccords d'angle en les dévissant d'un
tour maximum.
7. Tournez l'écrou de blocage (C) jusqu'à la rondelle (D)
et serrez-le au couple de serrage indiqué. Utilisez deux
clés, l'une sur le raccord (B) et l'autre sur l'écrou de
blocage (C).
8. Contrôlez l'état final du raccord.
147828
REFERENCE
Figure 8.11: Raccord hydraulique
Figure 8.12: Raccord hydraulique
