Reference; Spécifications Du Couple De Serrage; Caractéristiques Sae De Couple De Serrage Des Boulons - MacDon FFT FlexDraper FD75 Manuel D'opération

8 Reference

8.1 Spécifications du couple de serrage
Les tableaux suivants donnent les valeurs correctes de couple de serrage pour les divers boulons, vis et raccords
hydrauliques.
• Serrez tous les boulons aux couples indiqués dans le tableau (sauf indication contraire dans ce manuel)
• Remplacez le matériel par un boulon de la même résistance et classe.
• Vérifiez le serrage des boulons régulièrement, en prenant comme référence les tableaux ci-dessous.
• Comprenez les catégories de couple de serrage pour les boulons et les vis en vous servant des marques sur leur
plateforme.
8.1.1 Caractéristiques SAE de couple de serrage des boulons
Les couples de serrage repris dans les tableaux qui suivent sont valables pour des filetages et des têtes non
graissées ni huilées ; ne graissez et ne huilez donc PAS les boulons ni les vis d'assemblage, sauf indication
contraire spécifiée dans ce manuel.
Table 8.1 Boulon de grade SAE 5 et écrou freiné à
montage libre de grade 5
Couple de serrage
Taille
(pi·lb) (*po·lb)
nominale
(A)
Min.
1/4-20 *106
5/16-18 *218
3/8-16 32
7/16-14 52
1/2-13 79
114
9/16-12
5/8-11 157
3/4-10 281
7/8-9 449
1-8 611
147828
Couple de
serrage (N·m)
Max. Min. Max.
*117 11,9 13,2
*241 24,6 27,1
36 44 48
57 70 77
87 106 118
126 153 170
173 212 234
311 380 420
496 606 669
676 825 912

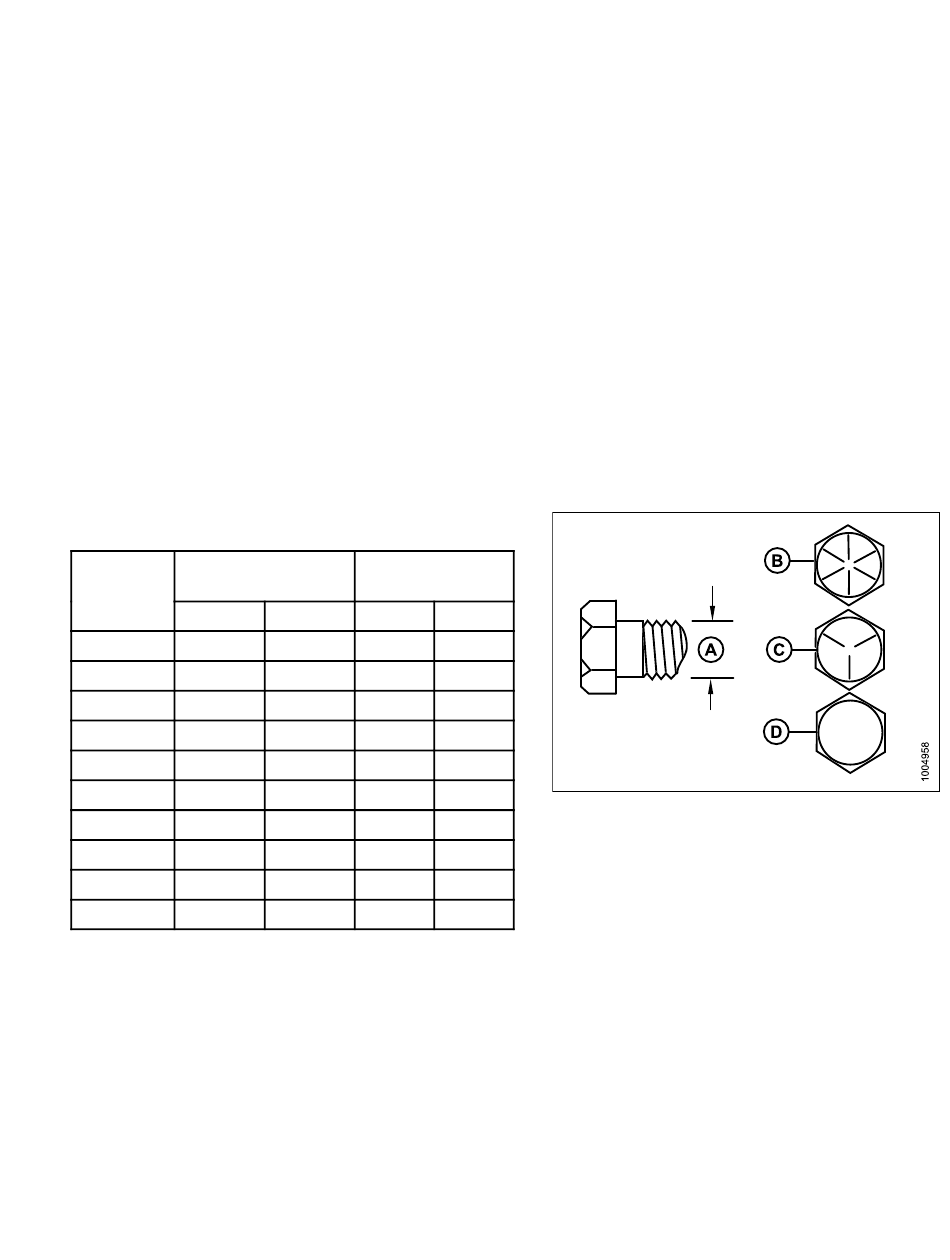

Figure 8.1: Classes des boulons
A – Taille nominale
C – SAE-5
463
B – SAE-8
D – SAE-2
