Remplacement Des Protections Pointues Sur Une Plateforme À Couteau Double - MacDon FFT FlexDraper FD75 Manuel D'opération

5. Installez le dispositif de retenue et fixez-le avec les
écrous. Serrez les écrous à 68 N m (50 pi lbf).
6. Vérifiez et ajustez le jeu entre le dispositif de retenue
et le couteau. Reportez-vous à la section
des dispositifs de retenue des couteaux, page
Remplacement des protections pointues sur une plateforme à couteau double
AVERTISSEMENT
Pour éviter toute blessure corporelle due à la chute du rabatteur levé, enclenchez toujours les supports
de sécurité du rabatteur avant de passer dessous pour une raison quelconque.
Reportez-vous à la section
pour le remplacement normal des protections.
La protection proche du centre de la plateforme à couteau double (où les deux couteaux se chevauchent) exige une
procédure de remplacement légèrement différente.
Pour remplacer la protection pointue centrale ou le guide supérieur central sur une plateforme à couteau double,
procédez comme suit :
1. Retirez les deux boulons et écrous (B) qui fixent la
protection de couteau (A) et le guide supérieur (C) sur
la barre de coupe.
2. Retirez la protection de couteau, la plaque d'usure en
plastique (le cas échéant), le guide supérieur (C) et la
barre de réglage (D).
147828
MAINTENANCE ET ENTRETIEN
Vérifications
Remplacement des protections pointues sur une plateforme à couteau simple, page 328
332.

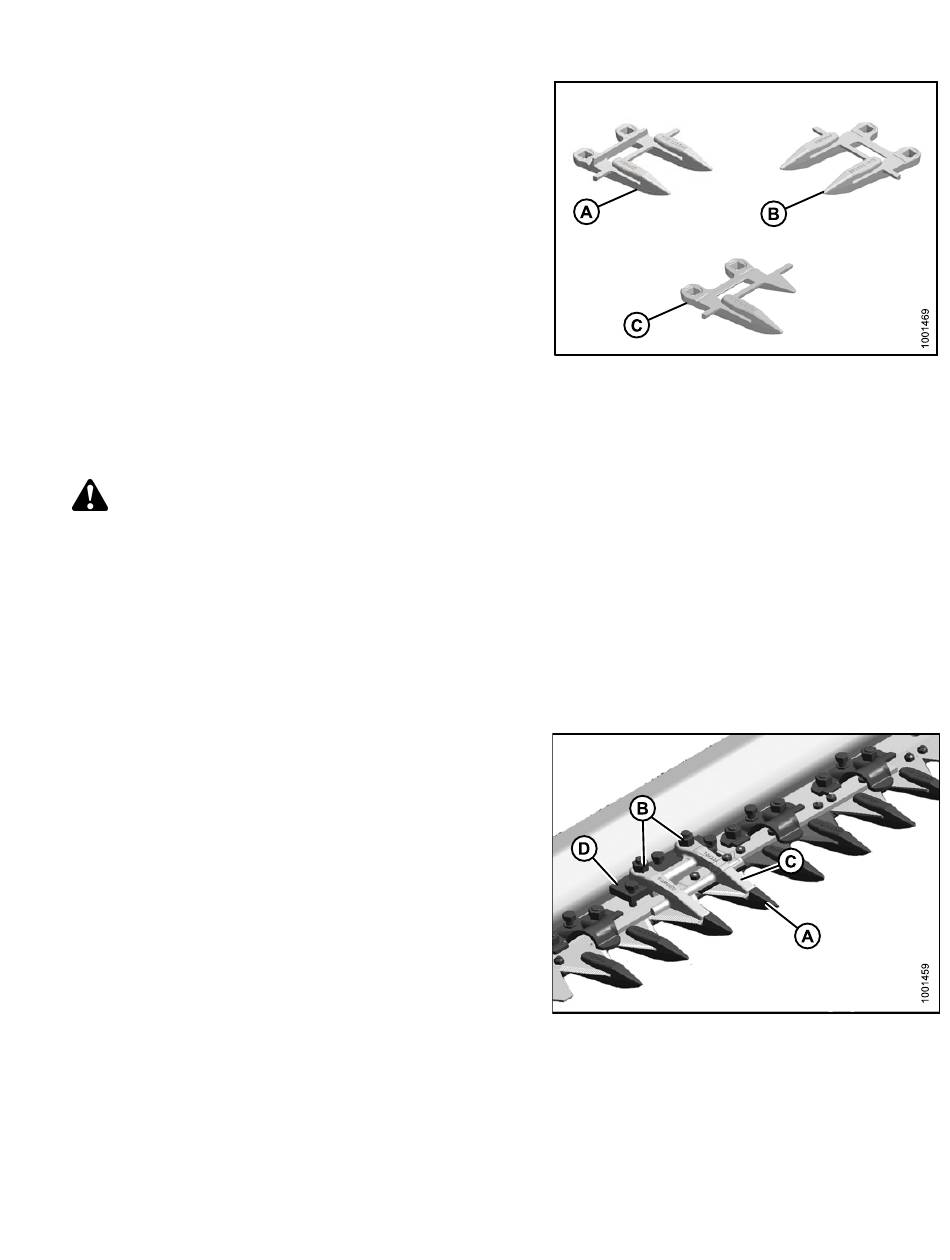

Figure 5.94: Protections
A - Normal
C - Semi-protection (extrémité)
Figure 5.95: Protection de couteau double
329
B - Côté entraînement
Révision B
