Fermeture Des Capots D'extrémité - MacDon FFT FlexDraper FD75 Manuel D'opération

2. Utilisez l'outil (B) pour déverrouiller le loquet (A) dans
le coin inférieur arrière du capot d'extrémité.
3. Soulevez le blindage à l'extrémité arrière pour retirer la
goupille en haut à l'arrière du capot d'extrémité.
4. Faites basculer le blindage pour le sortir de la
plateforme tout en maintenant la pression vers l'avant
pour éviter que le blindage glisse en dehors de la
patte (C) à l'avant du plateau d'extrémité.
IMPORTANT:
Ne forcez PAS sur le blindage une fois qu'il a atteint
sa fin de course, car cela risque d'endommager la
structure du blindage. Le blindage est conçu pour
s'ouvrir suffisamment pour accéder normalement
au système d'entraînement et au boîtier manuel,
comme illustré.
NOTE:
Si vous avez besoin d'un accès plus grand à l'avant
de la zone des entraînements, dégagez avec soin
l'avant du blindage de la patte à l'avant du plateau
d'extrémité, puis faites basculer l'avant du boîtier
pour le sortir de la plateforme.
NOTE:
Si vous avez besoin d'un accès complet à la zone
du plateau d'extrémité, le blindage peut être enlevé.
Reportez-vous à la section
d'extrémité, page 39.
Fermeture des capots d'extrémité
Pour fermer un capot d'extrémité, procédez comme suit :
1. Maintenez la pression avant et basculez l'arrière du
capot vers la plateforme.
2. Levez le capot et enclenchez la goupille (C) sur le
dessus du plateau d'extrémité du châssis.
147828
OPÉRATION
Retrait des capots

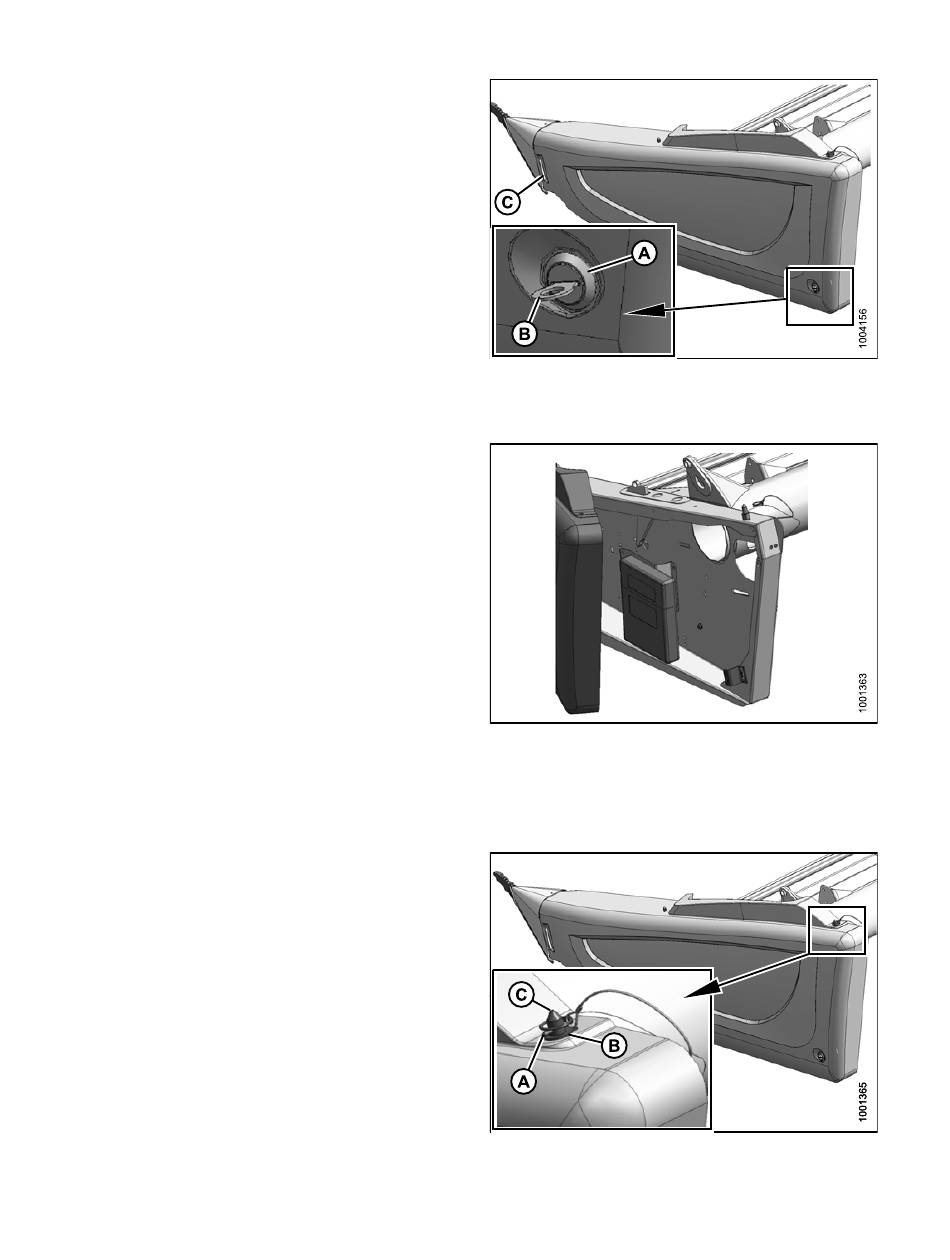

Figure 3.8: Capot d'extrémité de gauche
Figure 3.9: Capot d'extrémité de gauche ouvert
Figure 3.10: Capot d'extrémité de gauche
