1. Réglez les vérins de levage du bras du rabatteur
pour régler l'espacement aux extrémités du rabatteur
comme suit :
a. Desserrez le boulon (A).
b. Faites tourner la tige du vérin (B) hors de la chape
pour lever le rabatteur et réduire le dégagement
avec la barre de coupe, ou faites tourner la tige du
vérin dans la chape pour abaisser le rabatteur et
diminuer le dégagement.
c. Serrez le boulon (A).
d. Répétez de l'autre côté.
2. Ajustez la butée du vérin de levage du bras central (A)
pour modifier le dégagement aux extrémités internes
des rabatteurs et le dégagement aux points de flexion
comme suit :
a. Desserrez l'écrou (B).
b. Tournez l'écrou (C) dans le sens antihoraire pour
lever le rabatteur et augmenter le dégagement
avec la barre de coupe, ou dans le sens
horaire pour abaisser le rabatteur et diminuer le
dégagement.
c. Serrez l'écrou (B).

5.13.2 Froncement du rabatteur

Le rabatteur est réglé en usine afin de laisser plus d'espace au centre du rabatteur qu'aux extrémités (« froncement »)
pour compenser la flexion du rabatteur.
Réglage du froncement du rabatteur
Le froncement est réglé en repositionnant le matériel de raccordement des bras du tube du rabatteur aux disques
du rabatteur.
NOTE:
Mesurez le profil de froncement avant de démonter le rabatteur pour l'entretien, ainsi le profil peut être retenu
durant le remontage.
147828
MAINTENANCE ET ENTRETIEN

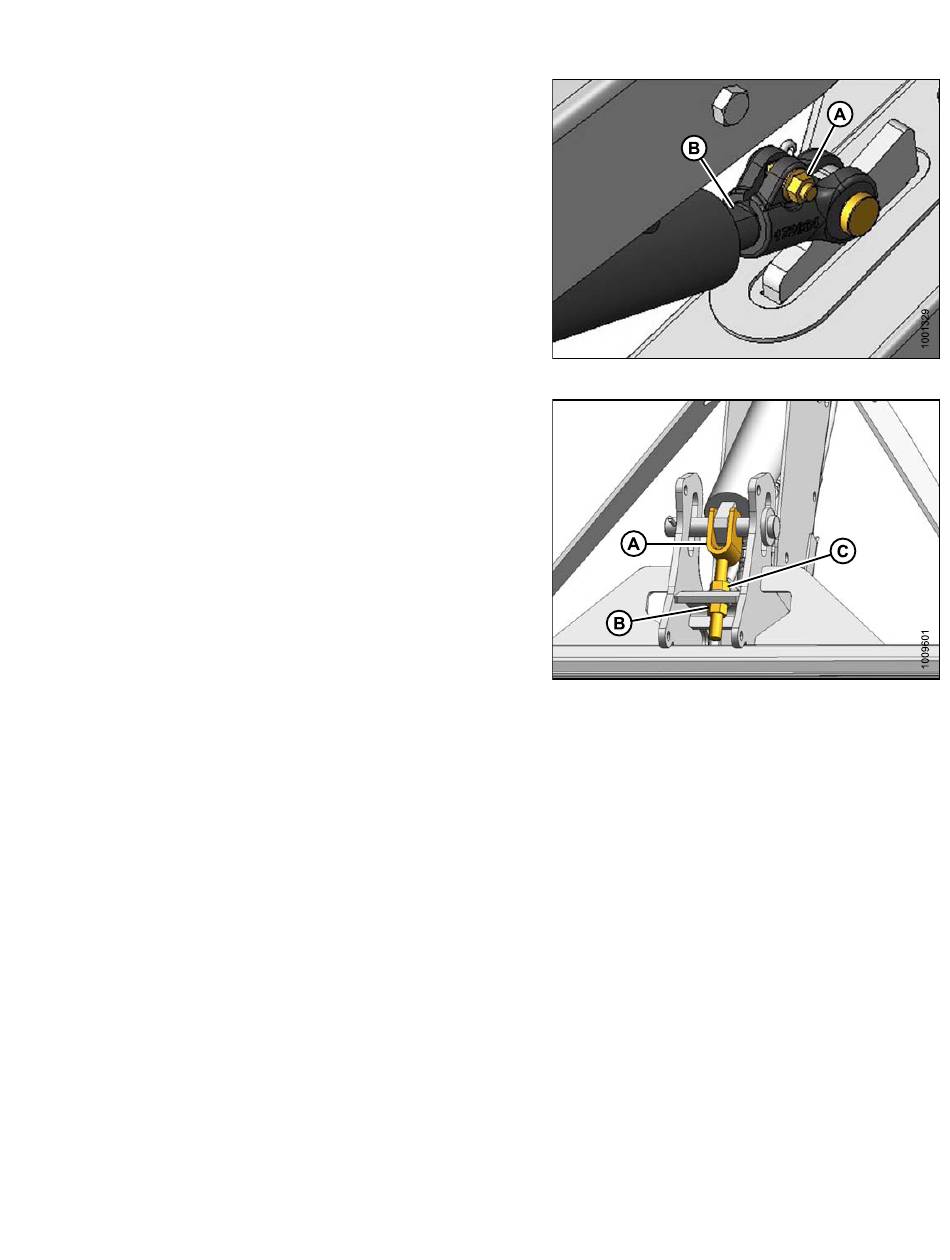

Figure 5.196: Bras extérieur du rabatteur
Figure 5.197: Vue du dessous du bras
