5. Desserrez le boulon (A) qui maintient le pignon
tendeur (B).
6. Tournez le transporteur à vis en sens inverse pour
retendre le toron inférieur de la chaîne (C).
7. Poussez le pignon tendeur (A) vers le bas pour éliminer
le mou restant dans les brins supérieurs (B).
8. Tournez le transporteur à vis de gauche à droite
pour vérifier le mou et répétez l'étape ci-dessus, si
nécessaire. Un peu de mou est acceptable.
NOTE:
N'appliquez pas de force excessive sur le pignon
tendeur (A) pour serrer la chaîne (B).
9. Boulon de tension de couple de serrage (C) à 163 à
181 N m (121 à 134 pi·lb).
147828
MAINTENANCE ET ENTRETIEN

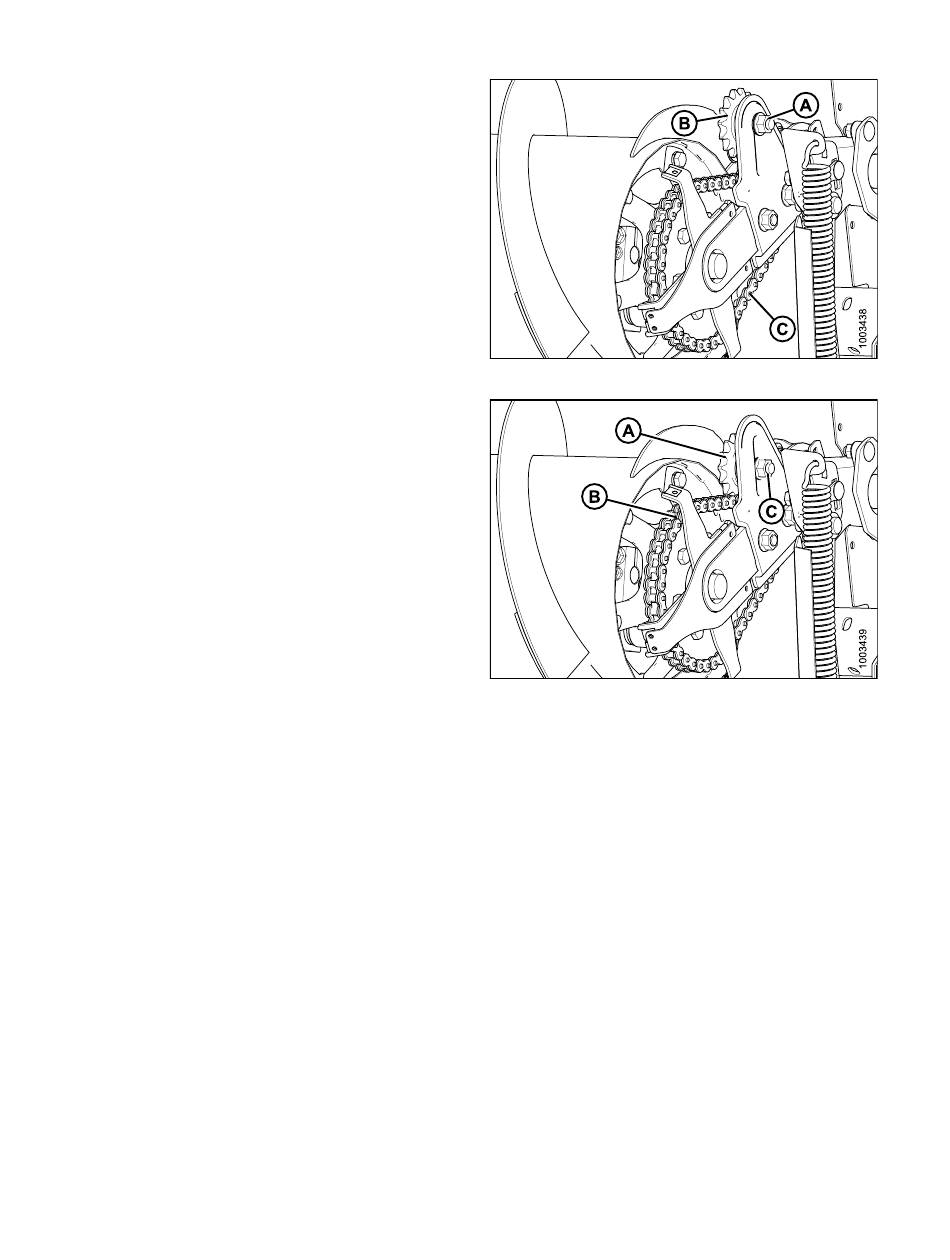

Figure 5.64: Entraînement du transporteur à vis
Figure 5.65: Entraînement du transporteur à vis
