3. Déplacez le rabatteur de droite sur le côté pour séparer
le tube du rabatteur (A) et le cardan (B).
4. Retirez la chaîne (C).
5. Faites passer la nouvelle chaîne (C) sur le cardan (B)
et placez-la sur les pignons.
6. Placez le tube du rabatteur de droite (A) contre
l'entraînement du rabatteur et enclenchez l'arbre court
dans le trou de positionnement du cardan (B).
7. Faites pivoter le rabatteur jusqu'à ce que les trous
à l'extrémité du tube de celui-ci et le cardan soient
alignés.
8. Appliquez de la Loctite
quatre boulons de 1,3 cm (1/2 po.) (A) et posez-les
avec des rondelles de blocage.
9. Serrez à 102 à 115 N m (75 à 85 pi lbf).
10. Retirez le support provisoire du rabatteur.
11. Serrez la chaîne d'entraînement Reportez-vous à la
section
Serrage de la chaîne d'entraînement, page
406.
147828
MAINTENANCE ET ENTRETIEN
®
n°243 (ou équivalent) sur

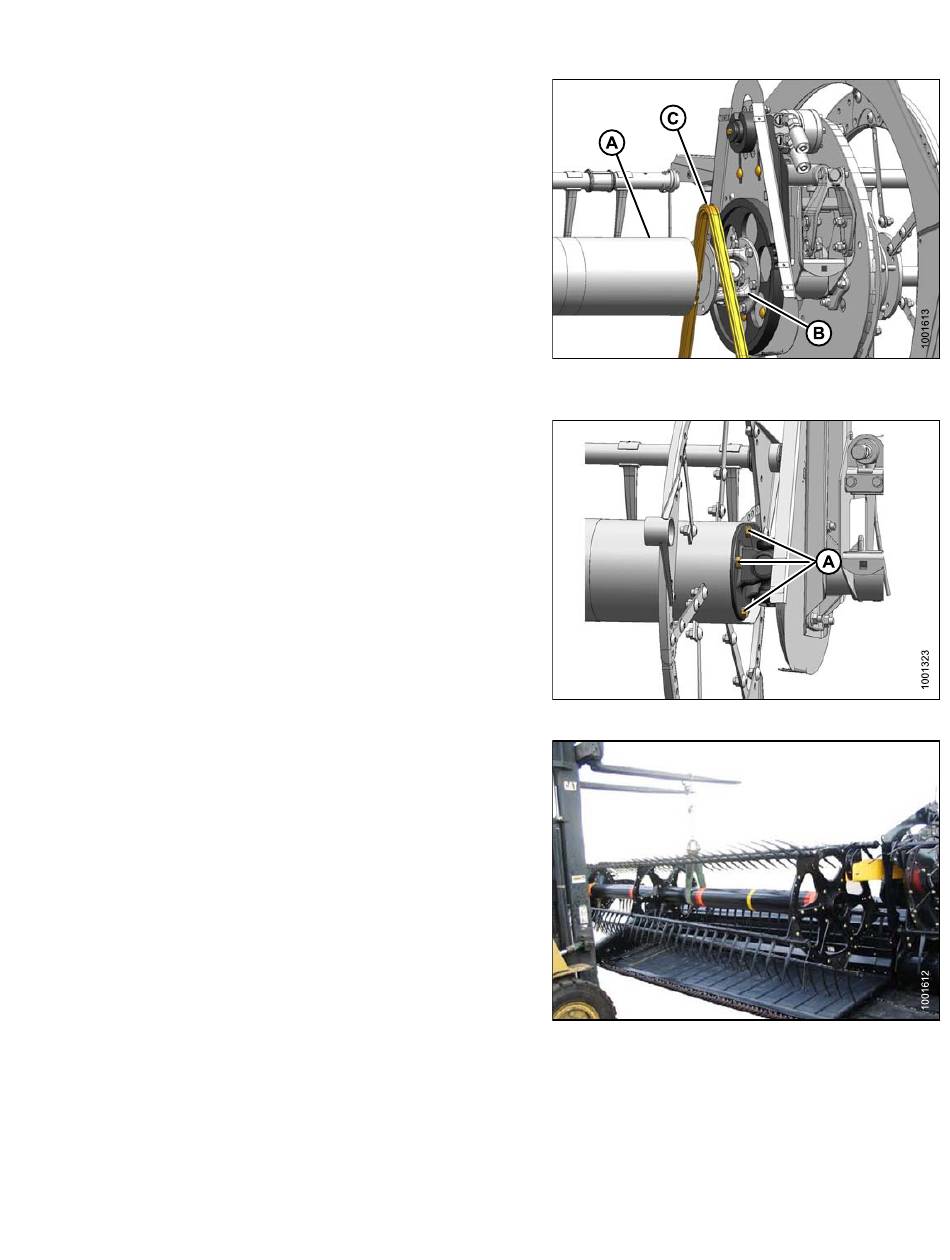

Figure 5.274: Chaîne d'entraînement du
rabatteur
Figure 5.275: Cardan
Figure 5.276: Rabatteur et support du rabatteur
