6.9 Centrage du rabatteur
AVERTISSEMENT
Pour éviter toute blessure corporelle ou mortelle due à un démarrage intempestif de la machine, coupez toujours le
moteur et retirez la clé avant de faire des réglages sur la machine.
1. Démarrez le moteur et réglez la hauteur de la barre de
coupe à environ 150 mm (6 po) au-dessus du sol.
2. Abaissez le rabatteur et réglez la position avant-arrière
sur 5 sur l'autocollant indicateur du bras de rabatteur.
3. Coupez le moteur et retirez la clé du contact.
4. Engagez les verrous de flottement et les verrous de l'aile.
5. Faites pivoter manuellement le rabatteur pour positionner
un tube à dents au-dessus de la barre de coupe.
6. Mesurez l'écartement (A) aux emplacements (B) entre le
tube à dents du rabatteur et la tôle d'extrémité aux deux
extrémités de la plateforme. Les écarts devront être
identiques si le rabatteur est centré. Reportez-vous aux
étapes suivantes pour centrer le rabatteur.
7. Desserrez les boulons (A) des entretoises (B) du bras de
support central.
8. Pour centrer le rabatteur, déplacez vers l'avant l'extrémité
du bras de support du rabatteur (C) latéralement comme
indiqué.
9. Serrez les boulons (A) à un couple de serrage de 382 Nm
(282 pi-lbf).
214929
CONTRÔLES À RÉALISER AVANT LA LIVRAISON
116

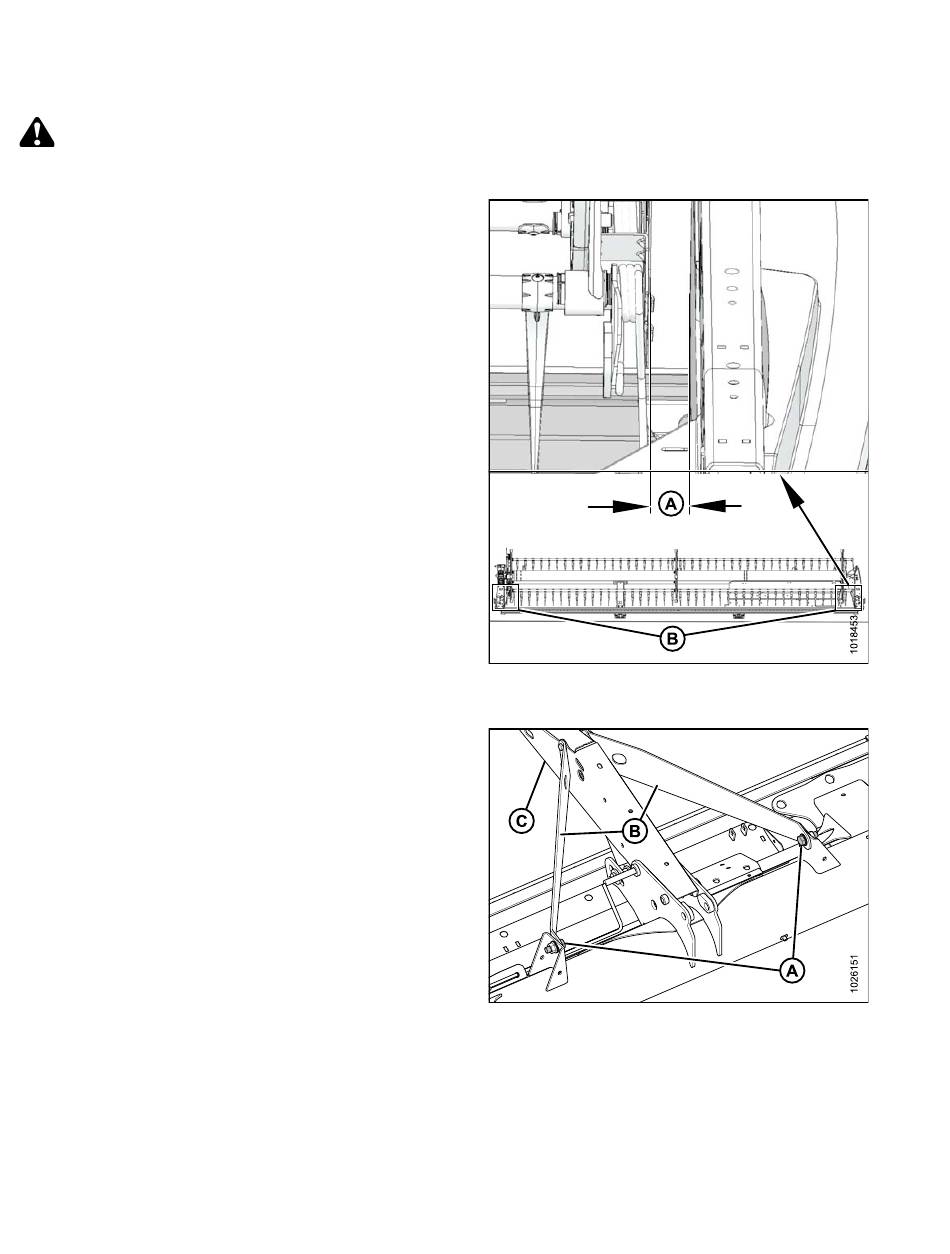

Figure 6.16: Centrage du rabatteur – rabatteur simple
illustré, rabatteur double semblable
Figure 6.17: central du rabatteur double
