Si vous devez effectuer des réglages,
comme suit
2. Ouvrez le capot d'extrémité.
section
Ouverture des capots d'extrémité, page
3. À l'intérieur du plateau d'extrémité, desserrez l'écrou
(A) sur la goupille (B) à l'aide d'une clé de 1,9 cm
(3/4 po).
4. Fermez le capot d'extrémité et ajustez la position
pour obtenir l'espace « X » entre l'extrémité avant du
blindage et le châssis de la plateforme.
5. Ouvrez le capot d'extrémité et serrez l'écrou (A).
6. Pour obtenir un ajustement serré entre le haut du
blindage et le châssis de la plateforme et pour que le
capot d'extrémité soit complètement enclenché sur la
broche (B), desserrez les boulons sur les loquets (C)
et ajustez ces derniers au besoin pour repositionner
le blindage.
7. Serrez les boulons du loquet (C).
8. Fermez le capot d'extrémité.
section
Fermeture des capots d'extrémité, page

3.2.4 Capots d'articulation

Les capots en plastique qui sont fixés au châssis de la plateforme protègent le mécanisme d'équilibre des ailes de
la plateforme des débris et des intempéries.

Retrait des capots des articulations

Pour retirer le capot d'une articulation, procédez comme suit :
1. Retirez la vis (A) et soulevez l'extrémité externe du
capot (B).
147828
OPÉRATION
procédez
Reportez-vous à la
37.
Reportez-vous à la
38.
42

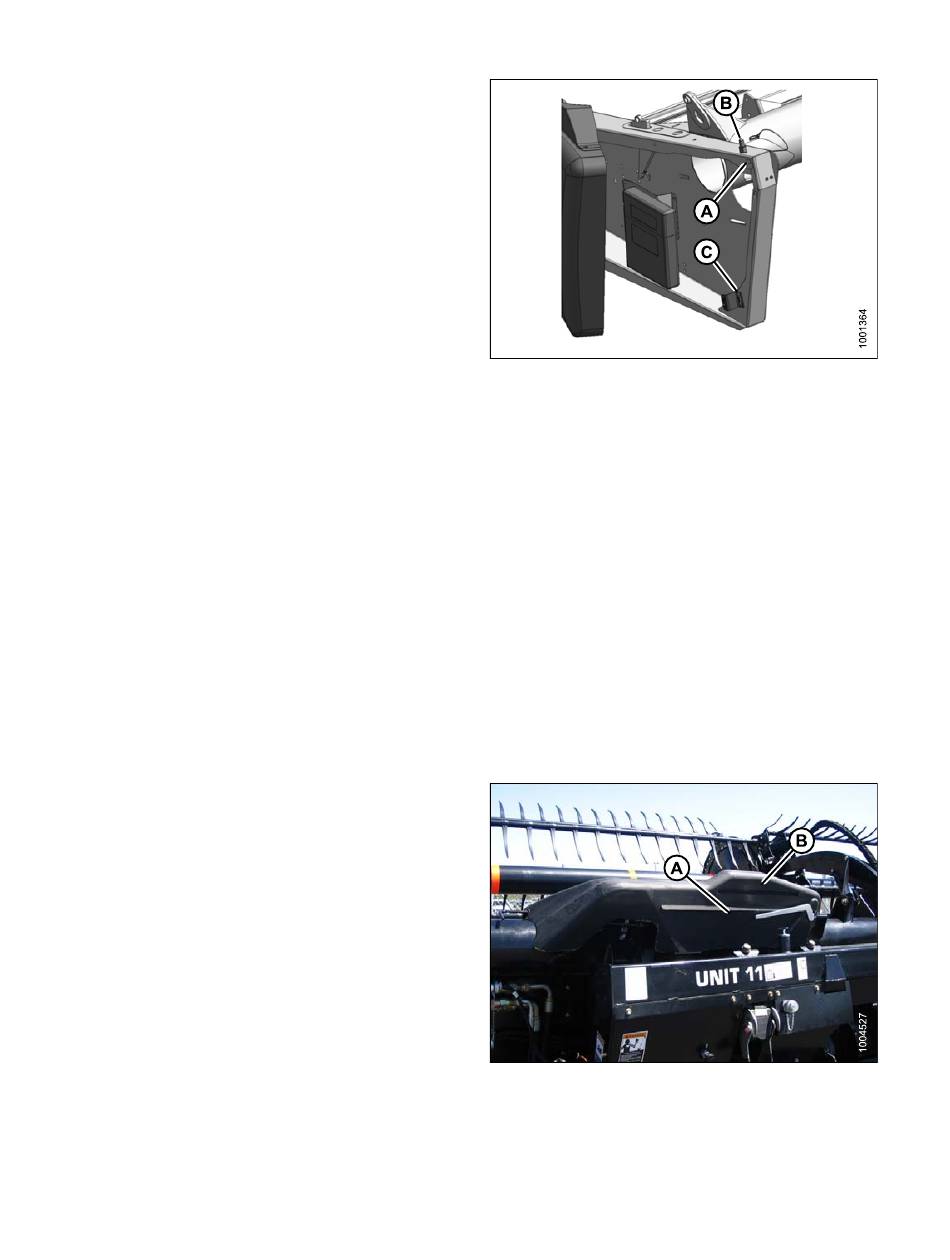

Figure 3.17: Capot d'extrémité de gauche
Figure 3.18: Capot d'articulation
Révision B
