5.8.2 Retrait du couteau

AVERTISSEMENT
Tenez-vous derrière le couteau lors du retrait afin de réduire tout risque de blessure avec les bords
coupants. Portez des gants épais pour manipuler le couteau.
Mettez manuellement le couteau à sa limite extérieure et
nettoyez l'espace autour de la tête du couteau.
1. Enroulez une chaîne autour de la tête de couteau et
sortez le couteau.
2. Pour l'ENTRAÎNEMENT DE COUTEAU SIMPLE avec
plaque d'éclisse, retirez les boulons de la plaque
d'éclisse et sortez le couteau en le tirant par les deux
extrémités.
5.8.3 Retrait du roulement de la tête de couteau
Procédure de retrait du roulement de la tête de couteau.
1. Mettez manuellement le couteau à sa limite extérieure
et nettoyez l'espace autour de la tête du couteau.
2. Retirez le boulon (A).
3. Retirez l'embout de graissage (B) de la goupille.
4. Utilisez un tournevis ou un ciseau dans la fente (C)
pour libérer la charge de la tête du couteau.
5. Écartez la goupille vers le haut à l'aide d'un tournevis
dans la rainure de la goupille jusqu'à ce que celle-ci
soit retirée de la tête du couteau.
6. Appuyez sur le côté intérieur de l'assemblage de
couteaux pour le retirer du bras de sortie.
7. Scellez le roulement dans la tête de couteau avec du
plastique ou du ruban adhésif, sauf s'il est en train
d'être remplacé.
147828
MAINTENANCE ET ENTRETIEN

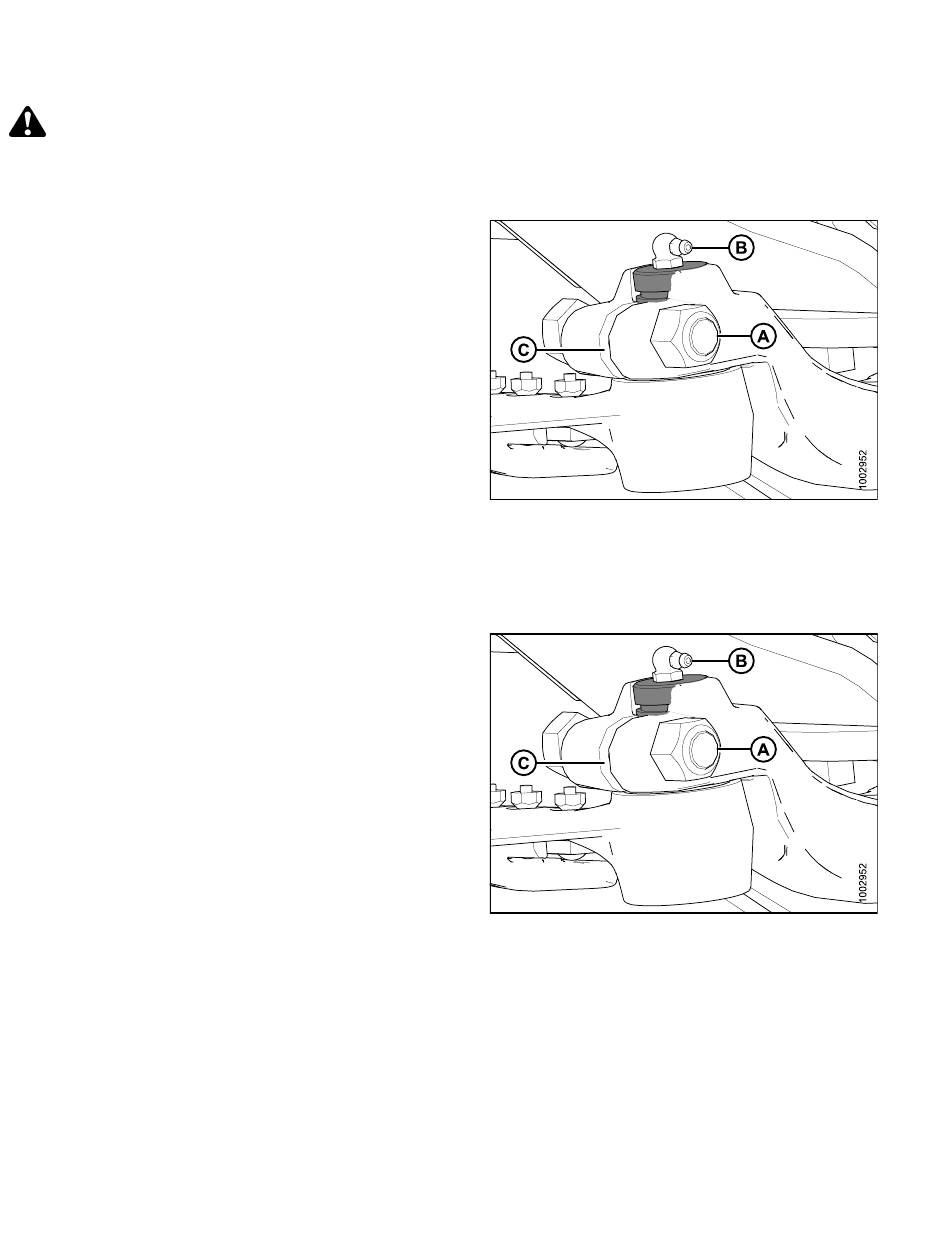

Figure 5.84: Tête de couteau
