5.9 Couteau et entraînement du couteau
5.9.1 Boîtier d'entraînement du couteau
Le boîtier d'entraînement du couteau convertit le mouvement de rotation en un mouvement alternatif au couteau.
Il est entraîné par une courroie à partir d'un moteur hydraulique qui est alimenté par la pompe hydraulique de
l'adaptateur.
ATTENTION
Pour éviter toute blessure, avant toute intervention sur la machine ou avant d'ouvrir les capots des
entraînements, reportez-vous à la
Vérification des boulons de fixation
Vérifiez le couple de serrage des quatre boulons de fixation du boîtier d'entraînement du couteau (A) et (B) après
les 10 premières heures de fonctionnement et ensuite toutes les 100 heures.
1. Serrez d'abord les boulons (A), puis les boulons
inférieurs (B). Serrez à 271 N m (200 pi lb).
Retrait du boîtier d'entraînement du couteau
1. Ouvrez le capot d'extrémité.
section
Ouverture des capots d'extrémité, page
2. Desserrez les deux boulons (A) qui fixent le bloc
moteur au plateau d'extrémité de la plateforme.
3. Relâchez la tension de la courroie en tournant le
boulon de serrage (B) dans le sens antihoraire.
147828
MAINTENANCE ET ENTRETIEN
5.1 Préparation pour l'entretien, page
Reportez-vous à la
37.
336
271.

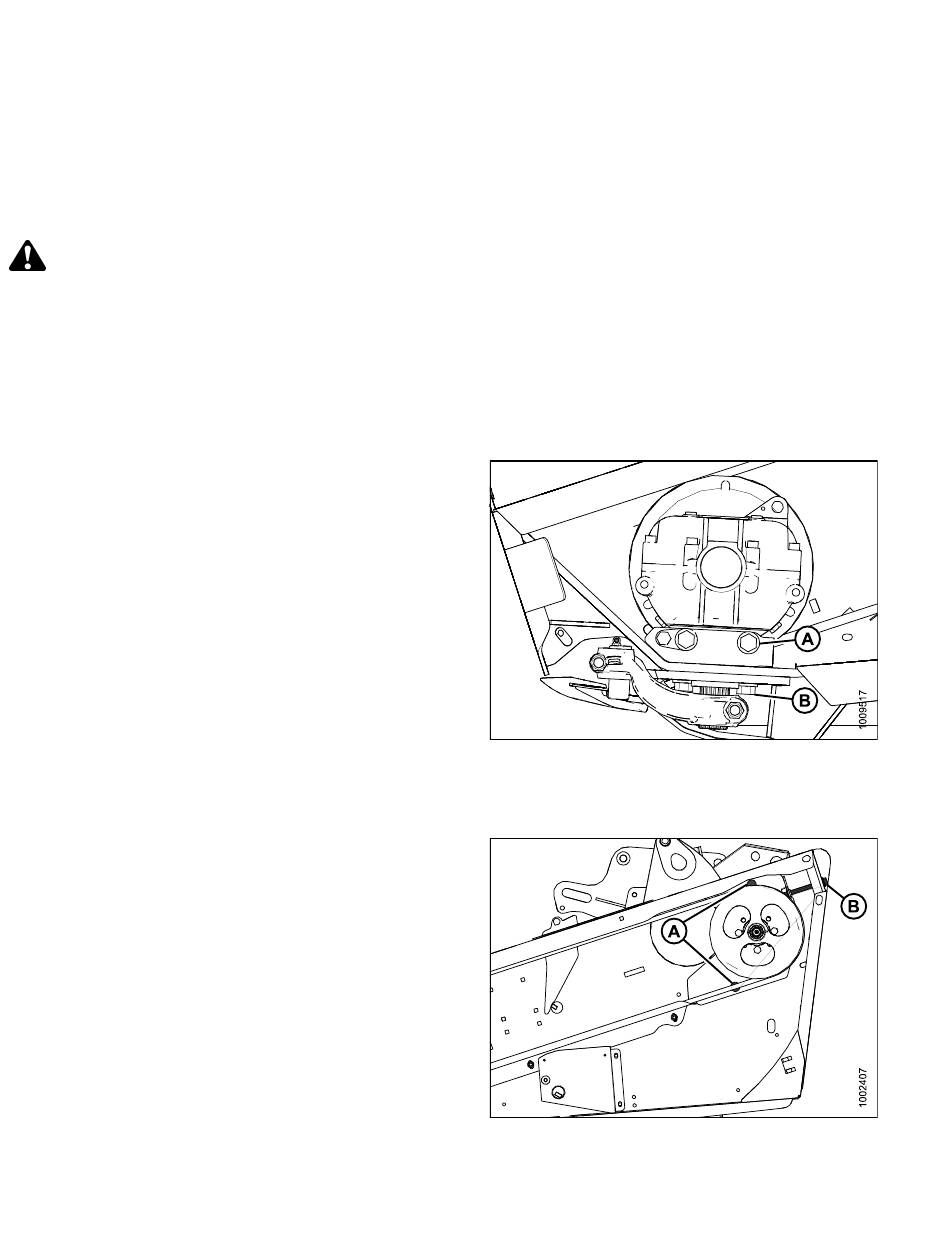

Figure 5.104: Boîtier d'entraînement du couteau
Figure 5.105: Entraînement du couteau
Révision B
