7. Retirez l'écrou de 1,4 cm (9/16 po.) du boulon (C).
8. Tournez le loquet (A) vers le bas en utilisant une clé
de 24 mm (15/16 po) sur le boulon hexagonal (B)
pour lever légèrement le tablier d'alimentation afin de
pouvoir retirer le boulon (C).
9. Tournez le loquet (A) vers le haut et vers l'arrière pour
abaisser le tablier de l'adaptateur et dégager le tube du
bac à pierres (D).
10. Remettez le boulon (C).
11. Répétez cela pour l'autre côté du tablier du tapis
d'alimentation.
12. Dégagez les supports de sécurité du rabatteur,
démarrez le moteur, abaissez le rabatteur et levez la
plateforme complètement. Coupez le moteur, retirez
la clé et enclenchez les supports de sécurité de levage
de la moissonneuse-batteuse.
13. Desserrez l'écrou et le boulon (A), puis dégagez
le crochet (B) de l'étançon de chaque côté de
l'adaptateur.
14. Tournez le crochet (B) de 90° pour le rangement, puis
resserrez le boulon (A) et l'écrou.
147828
ATTELAGE/DÉTELAGE DE LA PLATEFORME
261

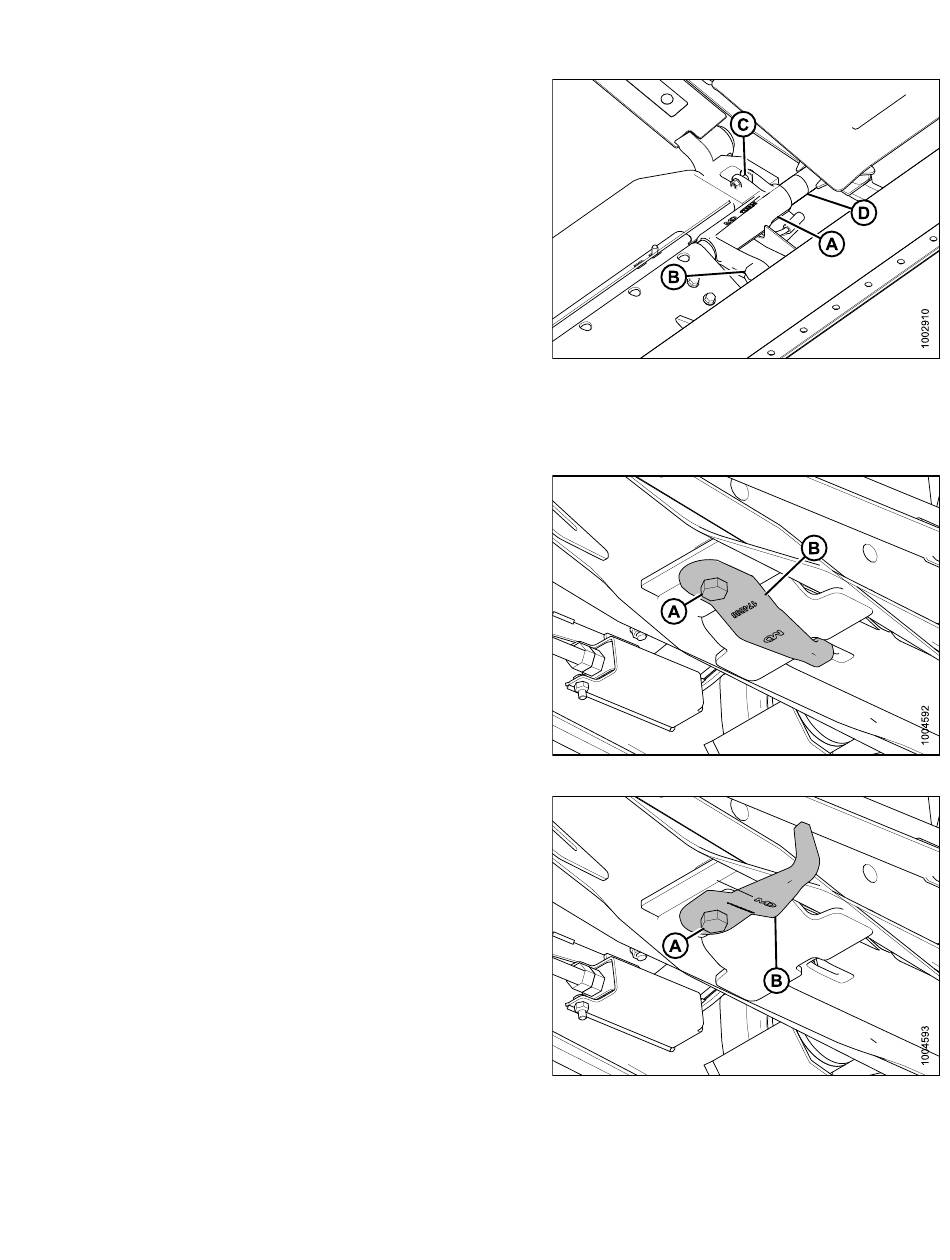

Figure 4.102: Loquet de l'adaptateur
Figure 4.103: Dessous de l'adaptateur
Figure 4.104: Dessous de l'adaptateur
