6. Serrez le collier (A) avec la pince multiprises (B) de
façon à ce que la pression des doigts ne déplace PAS
le collier.
IMPORTANT:
Un serrage excessif du collier peut entraîner sa
rupture.
7. Alignez la barre à dents (B) et le bras de la came,
puis installez le boulon (A). Serrez le boulon à 165 N/m
(120 pi/lbf).
8. Sur le disque central, installez les boulons (A) qui fixent
le bras (B) sur le disque.
9. Sur l'extrémité arrière, installez le bras (B) du rabatteur
et le support (C) de la flasque de l'extrémité arrière
du rabatteur à l'emplacement du tube à doigts
correspondant avec les boulons (A).
NOTE:
Il n'y a pas de flasques sur les disques centraux.
147828
MAINTENANCE ET ENTRETIEN

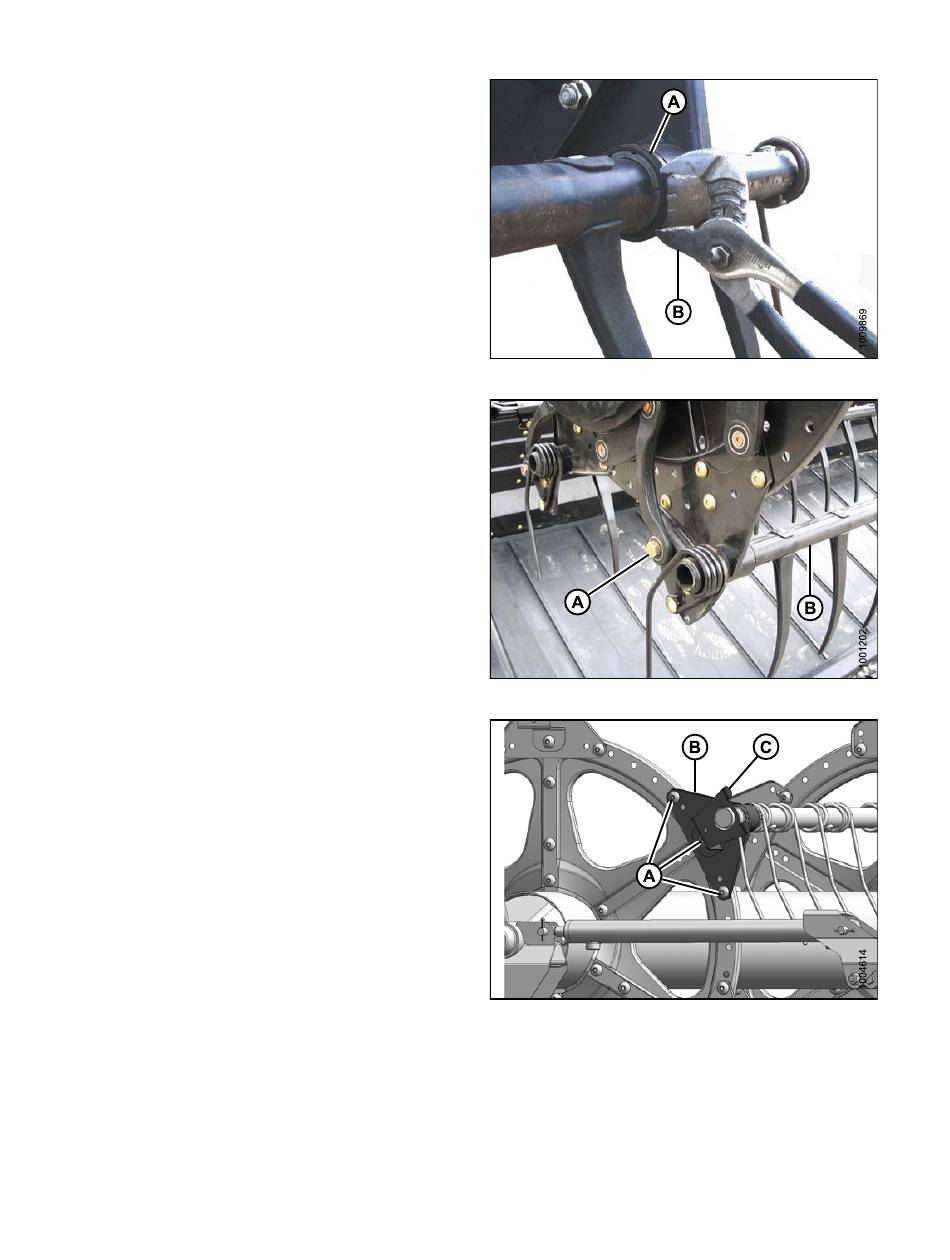

Figure 5.222: Placement du collier
Figure 5.223: Extrémité de la came
Figure 5.224: Extrémité arrière
