Repositionnez le vérin gauche du bras comme suit :
NOTE:
Les composants du rabatteur ne sont pas
représentés pour plus de clarté.
9. Retirez la goupille (A) qui fixe le vérin (B) à
l'assemblage support/feu (C).
10. Retirez les boulons (D) qui fixent le support (C) au bras
du rabatteur, et retirez l'assemblage support/feu.
11. Si nécessaire, retirez l'attache de câble qui maintient
le faisceau au support ou au bras de rabatteur.
12. Faites pivoter le feu en position de fonctionnement,
comme indiqué.
13. Repositionnez l'ensemble support/feu (C) sur le bras
du rabatteur comme illustré et réinstallez les quatre
boulons (D) pour fixer le support au bras du rabatteur.
Serrez les boulons.
14. Poussez le rabatteur en arrière et réinstallez le vérin
(B) sur le support avec la goupille (A). Fixez la goupille
avec la goupille fendue.
15. Fixez le faisceau de feux au support avec une attache
de câble .
16. Vérifiez le dégagement du rabatteur d'avec le panneau
arrière, la vis transversale supérieure (le cas échéant)
et les entretoises du rabatteur.
17. Réglez l'angle des dents du rabatteur (si besoin). Pour
les procédures de réglage, reportez-vous à
Angle des dents du rabatteur, page
147828
OPÉRATION

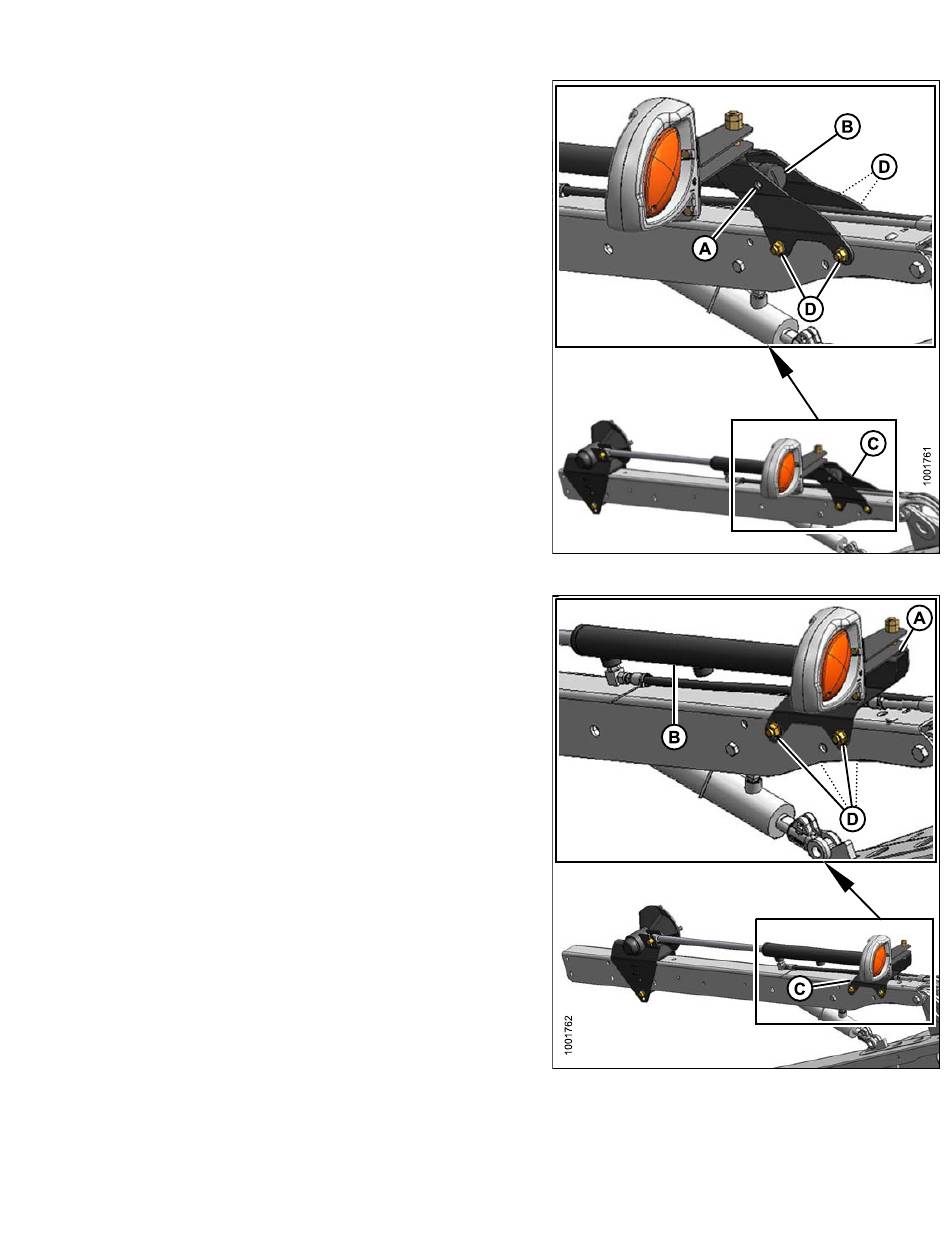

Figure 3.68: Position avant
3.7.11
88.
Figure 3.69: Position arrière
