4. Ouvrez le capot d'accès (A) sur le plateau d'extrémité
à l'arrière de la barre de coupe pour donner de l'écart
entre la poulie du boîtier d'entraînement des couteaux
et le plateau d'extrémité.
5. Retirez la courroie (A) de la poulie d'entraînement (B).
6. Faites glisser la courroie (A) au-dessus et à l'arrière de
la poulie du boîtier d'entraînement des couteaux (C).
Utilisez l'encoche dans la poulie pour aider à retirer
la courroie.
7. Mettez manuellement le couteau à sa limite extérieure
et nettoyez l'espace autour de la tête du couteau.
8. Retirez le boulon (A).
9. Retirez l'embout de graissage (B) de la goupille.
10. Utilisez un tournevis ou un ciseau dans la fente (C)
pour libérer la charge de la tête du couteau.
11. Écartez la goupille vers le haut à l'aide d'un tournevis
dans la rainure de la goupille jusqu'à ce que celle-ci
soit retirée de la tête du couteau.
12. Appuyez sur le côté intérieur de l'assemblage de
couteaux pour le retirer du bras de sortie.
13. Scellez le roulement dans la tête de couteau avec du
plastique ou du ruban adhésif, sauf s'il est en train
d'être remplacé.
147828
MAINTENANCE ET ENTRETIEN

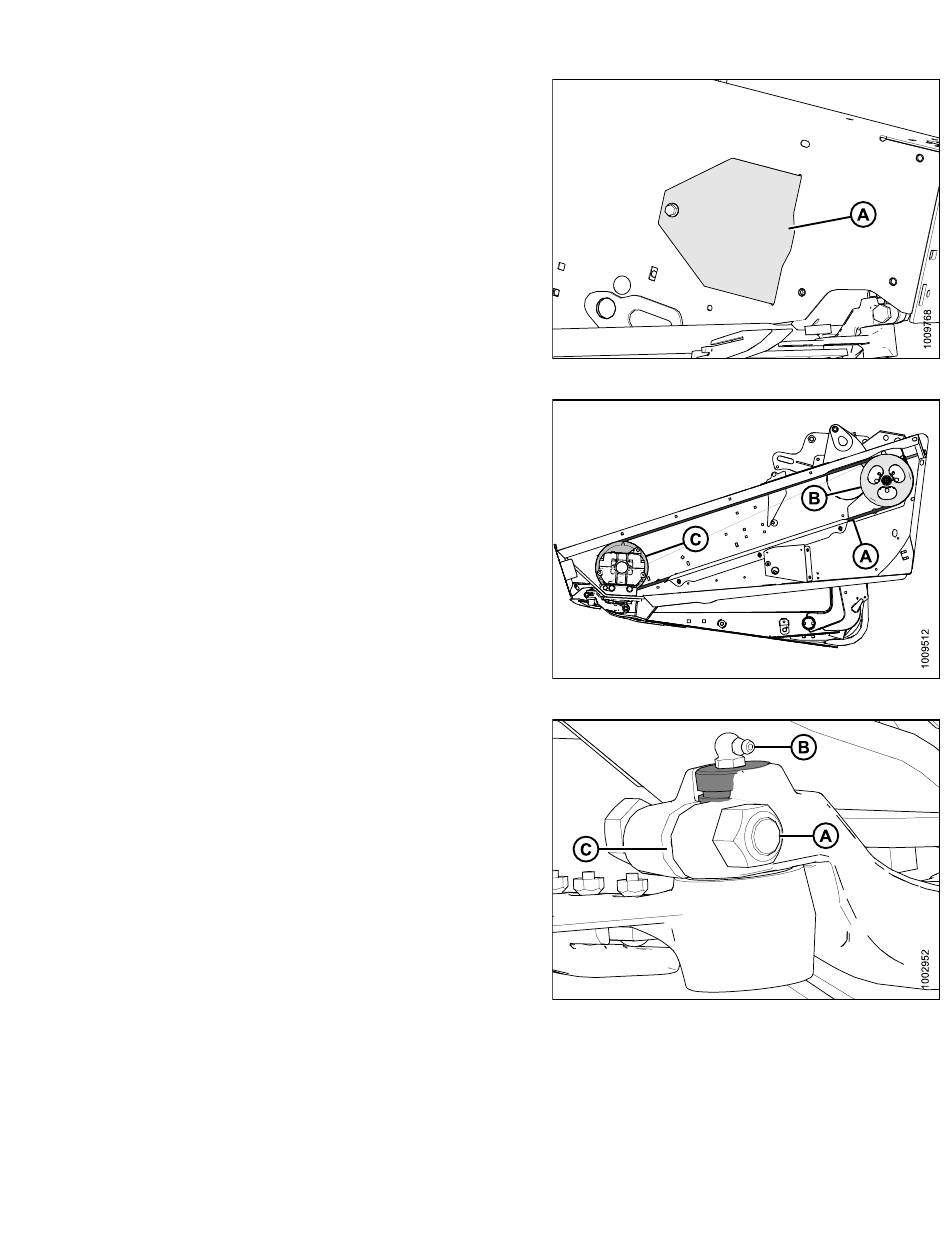

Figure 5.106: Capot d'accès
