1. À l'aide d'une clé de 1,9 cm (3/4 po), tournez la goupille
de verrouillage de la came (A) vers la gauche pour
libérer la came.
2. Utilisez la clé sur le boulon (B) pour faire tourner le
disque à came et aligner la goupille de verrouillage (A)
avec le trou désiré (1 à 4) au niveau de (C) sur le disque
de la came.
NOTE:
Le boulon (B) passe à travers le disque de came.
Certaines pièces sont représentées en transparence
pour une meilleure visibilité.
3. Tournez la goupille de verrouillage (A) dans le sens
horaire pour enclencher et verrouiller le disque à came.
4. Répétez la procédure pour l'autre rabatteur.
IMPORTANT:
Bloquez la position de la came avant d'utiliser la
machine.
3.7.12 Diviseurs de récolte
Les diviseurs de récolte permettent de séparer la récolte lors de la récolte. Ils sont amovibles et permettent
d'installer des couteaux verticaux et de diminuer la largeur de transport.
Retrait des diviseurs de récolte de la plateforme avec option de verrouillage
Pour retirer les diviseurs de récolte d'une plateforme avec option de verrouillage, procédez comme suit :
DANGER
Pour éviter toute blessure corporelle ou mortelle due à un démarrage intempestif ou une chute de la
machine levée, coupez toujours le moteur, retirez la clé et enclenchez les supports de sécurité avant de
passer sous la plateforme pour une raison quelconque.
1. Abaissez le rabatteur, levez la plateforme, coupez le moteur, retirez la clé et enclenchez les supports de sécurité
de la plateforme. Consultez les instructions dans le moissonneuse-batteuse manuel d'opération.
2. Ouvrez/retirez les capots d'extrémité de la plateforme. Reportez-vous à
147828
OPÉRATION

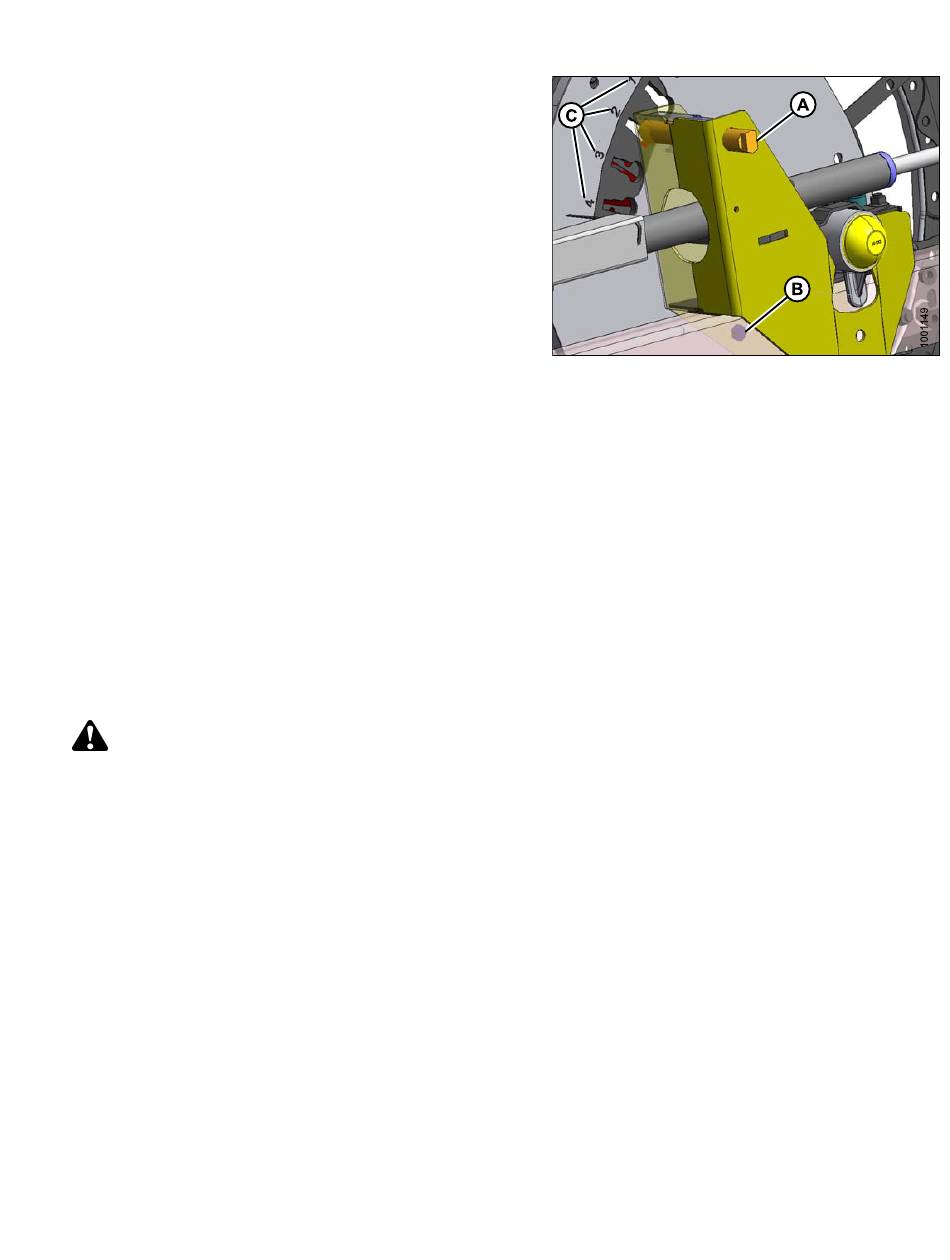

Figure 3.81: Positionneur de la came du
rabatteur
91
3.2.3 Capots d'extrémité, page 37.
