Dégagement Des Supports De Sécurité Du Rabatteur - MacDon FFT FlexDraper FD75 Manuel D'opération

3. Au niveau du bras central du rabatteur sur les
plateformes du rabatteur double, utilisez la poignée
(A) pour déplacer la tige de verrouillage vers l'intérieur
(B), en enclenchant la goupille (C) sous le support.
4. Abaissez le rabatteur jusqu'à ce que les supports de
sécurité touchent les fixations des vérins sur les bras
de rabatteur externes et la goupille au niveau du bras
central.
Dégagement des supports de sécurité du rabatteur
1. Levez le rabatteur le plus haut possible.
2. Au niveau des bras externes du rabatteur, replacez les
supports (A) à l'intérieur des bras du rabatteur.
147828
OPÉRATION

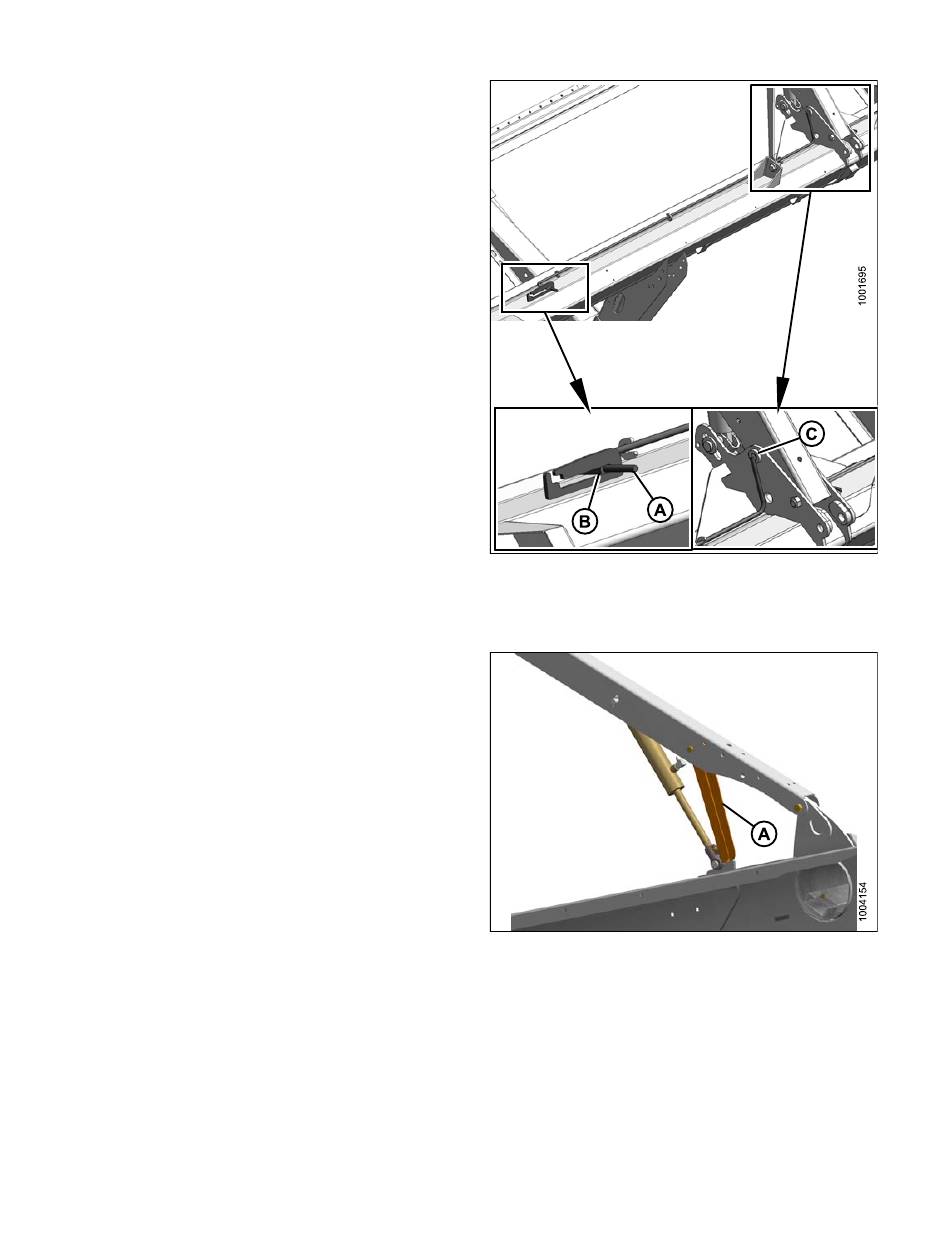

Figure 3.4: Support du bras central du rabatteur
Figure 3.5: Support de sécurité du bras du
rabatteur
