8.1.7 Raccords hydrauliques à joints toriques axiaux (ORFS)
1. Vérifiez les composants pour vous assurer que les
surfaces d'étanchéité et les filets des raccords sont
exempts de bavures, d'entailles, d'égratignures ou de
tout corps étranger.
2. Appliquez de l'huile pour système hydraulique sur le
joint torique (B).
3. Alignez le tube ou le flexible afin que la face plane
du manchon (A) ou (C) touche entièrement le joint
torique (B).
4. Vissez à la main l'écrou (D) du tube ou du flexible.
L'écrou doit tourner librement jusqu'à ce qu'il soit
totalement enfoncé.
5. Serrez les raccords en fonction des valeurs dans le
tableau
8.13 Raccords hydrauliques à joints toriques
axiaux (ORFS), page
NOTE:
Tenez la partie hexagonale sur le corps du
raccord (E), le cas échéant, pour empêcher toute
rotation non désirée du corps du raccord et du
flexible lors du serrage de l'écrou du raccord.
6. Utilisez trois clés lors de l'assemblage des raccords ou
de deux flexibles.
7. Contrôlez l'état final du raccord.
147828
474.
REFERENCE

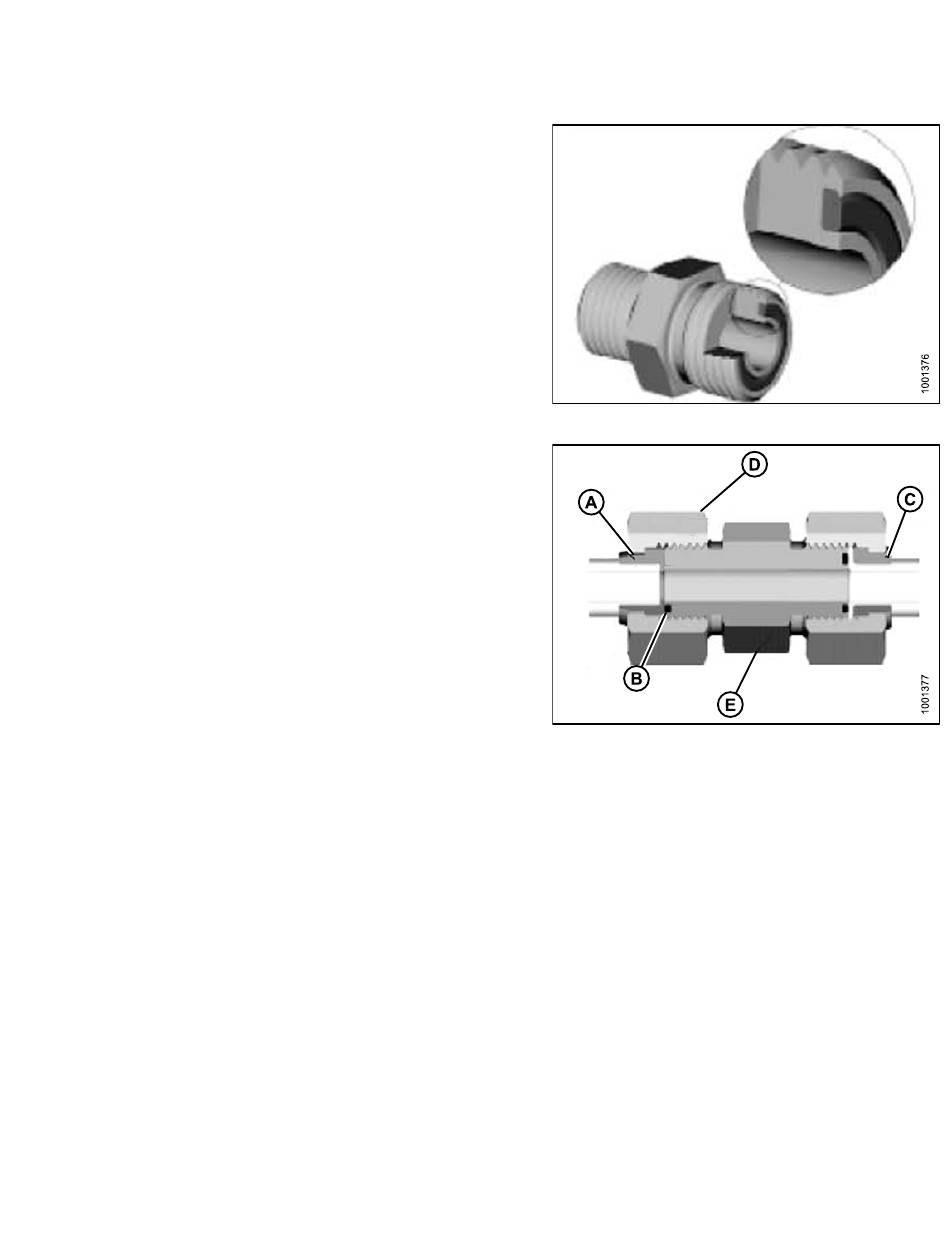

Figure 8.14: Raccord hydraulique
Figure 8.15: Raccord hydraulique
