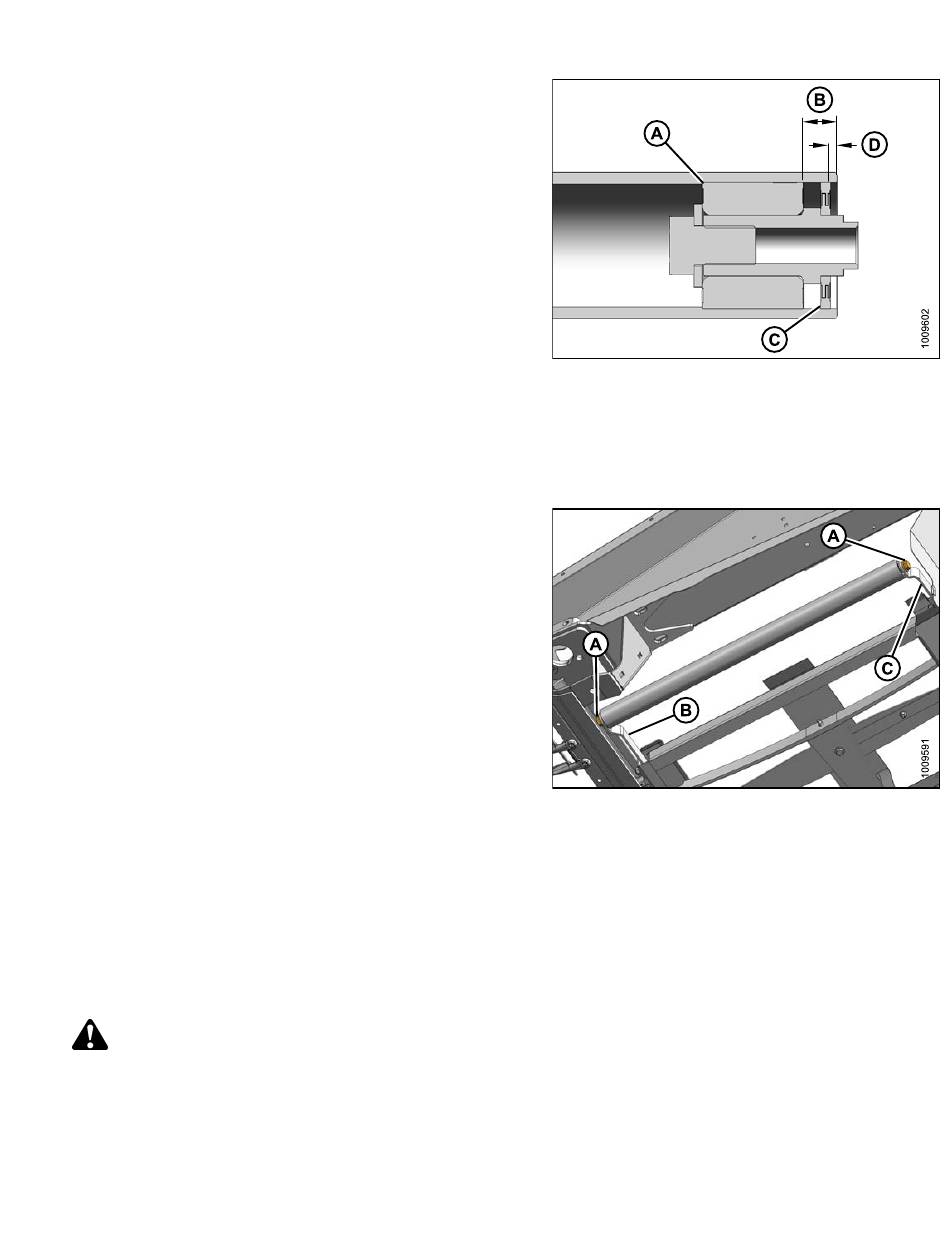

4. Installez le nouvel assemblage de roulement (A)
dans le rouleau en appuyant sur le bord externe du
roulement. Le roulement est complètement positionné
lorsque la dimension de 14 mm (9/16 po) (B) est
atteinte.
5. Appliquez la graisse recommandée sur l'avant du
roulement. Reportez-vous à la section
et huiles recommandés, page
6. Repérez le joint (C) à l'ouverture du rouleau et placez
une rondelle plate (1,0 po Dia. Int. x 2,0 po Dia. Ext.)
sur le joint.
7. Tapotez le joint dans l'ouverture du rouleau avec un
pignon approprié sur une rondelle jusqu'à ce qu'elle
s'assied sur l'ensemble du roulement (A). Le joint (C)
est complètement positionné lorsque la dimension de
3 mm (1/8 po) (D) est atteinte.
Installation du rouleau libre des tapis latéraux
1. Placez l'arbre court dans le rouleau libre dans le bras
avant (B) sur le tablier.
2. Poussez le rouleau pour dévier légèrement le bras
avant de sorte que l'arbre court à l'arrière du rouleau
puisse glisser dans le bras arrière (C).
3. Posez des boulons (A) avec des rondelles, et serrez à
93 N m (70 pi lbf).
4. Enroulez le tapis sur le rouleau libre, raccordez-le
de nouveau et réglez la tension. Reportez-vous à la
section
5.12.2 Installation des tapis, page
5. Faites fonctionner la machine pour vérifier que le
tapis avance correctement.
l'alignement : Reportez-vous à la section
Réglage de l'alignement du tapis de la plateforme,
page 361.
Rouleau d'entraînement du tablier des tapis latéraux
Retrait du rouleau d'entraînement des tapis latéraux
1. Si le connecteur du tapis n'est pas visible, enclenchez la plateforme jusqu'à ce que le connecteur soit accessible,
de préférence proche de l'extrémité extérieure du tablier.
AVERTISSEMENT
Pour éviter toute blessure corporelle ou mortelle due à un démarrage intempestif ou une chute de la
machine levée, coupez toujours le moteur, retirez la clé, et enclenchez des butées des vérins de levage
avant de passer sous la machine pour une raison quelconque.
2. Élevez la plateforme et le rabatteur, puis coupez le moteur.
147828
MAINTENANCE ET ENTRETIEN
5.2.1 Fluides
272.
358.
Si nécessaire, réglez
5.12.4
367
Figure 5.174: Roulement de rouleau libre
Figure 5.175: Rouleau libre
