2. Retirez l'écrou (A).
3. À l'aide d'un marteau, tapotez sur l'ensemble de
roulement (B) jusqu'à ce qu'il glisse de l'arbre.
4. Fixez le boîtier (D) et retirez la bague de retenue
interne (A), le roulement (B) et les deux joints (C).
5. Installez les joints (C) dans le boîtier (D).
NOTE:
Le côté plat du joint doit être orienté vers l'intérieur.
6. Badigeonnez l'arbre d'huile. Tournez manuellement et
délicatement le boîtier (D) avec les joints (C) sur l'arbre
pour éviter de les endommager.
7. Installez le roulement (B).
8. Installez la bague de retenue (A).
9. Installez l'écrou (A) pour fixer l'ensemble de roulement
sur l'arbre.
10. Installez le capuchon anti-poussière (B).
11. Pompez de la graisse dans l'ensemble du roulement.
147828
MAINTENANCE ET ENTRETIEN

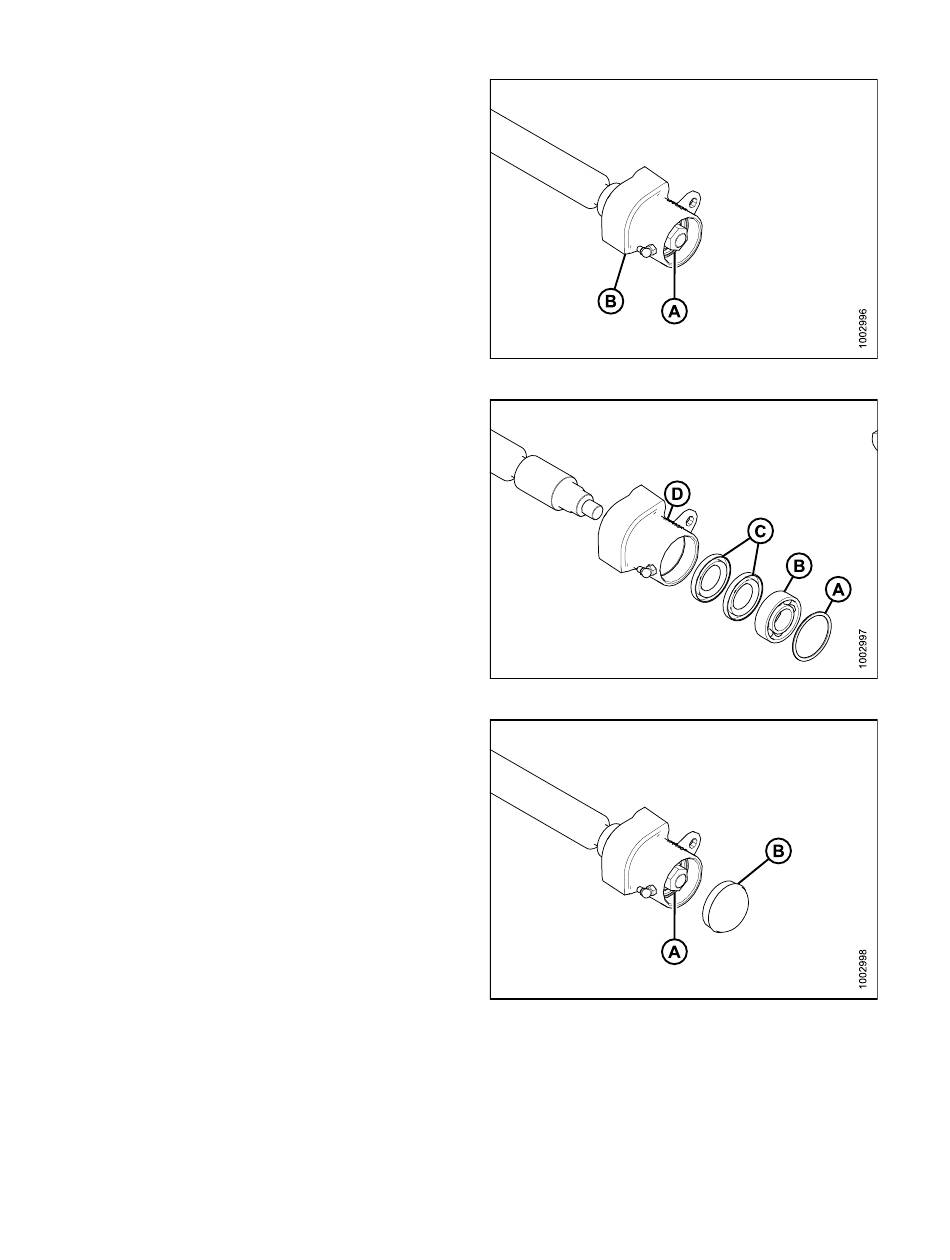

Figure 5.146: Rouleau libre
Figure 5.147: Ensemble du roulement
Figure 5.148: Rouleau libre
