Réglage des capots d'extrémité
Les capots d'extrémité en plastique peuvent se dilater ou se contracter lorsque soumis aux grandes variations de
température. Les positions de la goupille supérieure et du loquet inférieur peuvent être ajustées pour compenser
les variations dimensionnelles.
Pour ajuster le capot d'extrémité, effectuez les réglages
suivants :
1. Contrôlez l'espace « X » entre l'extrémité avant du
capot et le châssis de la plateforme, puis comparez-le
avec le tableau.
Température
°C (°F)
25 (-4)
45 (7)
65 (18)
85 (29)
105 (41)
125 (52)
145 (63)
165 (89)
147828
OPÉRATION
Espace « X »
mm (po.)
1-1/8 (28)
1 (24)
20 (13/16)
16 (5/8)
12 (1/2)
8 (5/16)
4 (3/16)
0
41

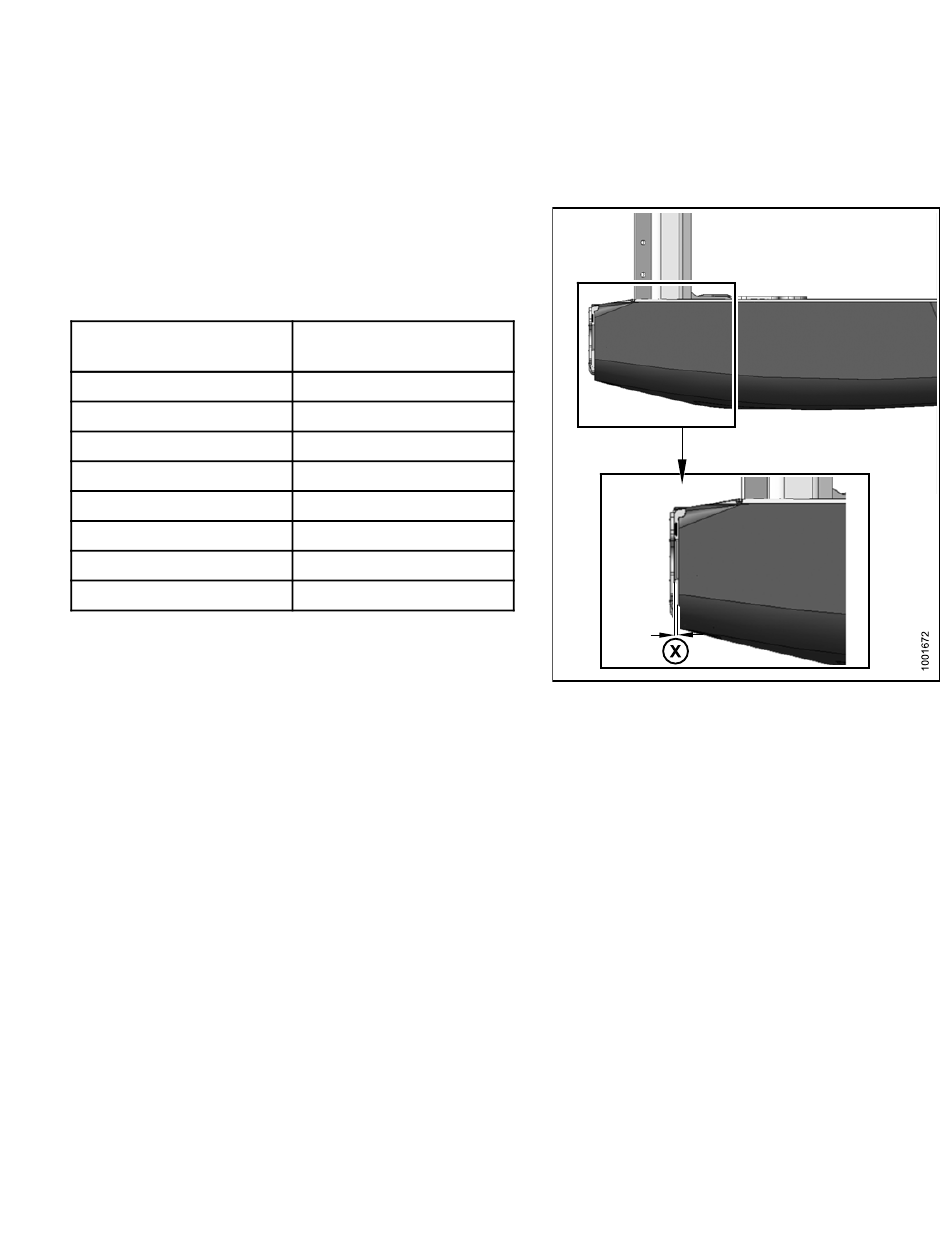

Figure 3.16: Capot d'extrémité de gauche
