17. Serrez le collier (A) avec la pince multiprises (B) de
façon à ce que la pression des doigts ne déplace PAS
le collier.
IMPORTANT:
Tout serrage excessif d'un collier peut entraîner
sa rupture.
18. Sur le disque central, installez les boulons (A) qui fixent
le bras (B) sur le disque.
19. Sur l'extrémité arrière, installez le bras (B) du rabatteur
et le support (C) de la flasque à l'emplacement du
tube à doigts correspondant avec les boulons (A).
Réinstallez les flasques.
NOTE:
Il n'y a pas de flasques sur les disques centraux.
147828
MAINTENANCE ET ENTRETIEN

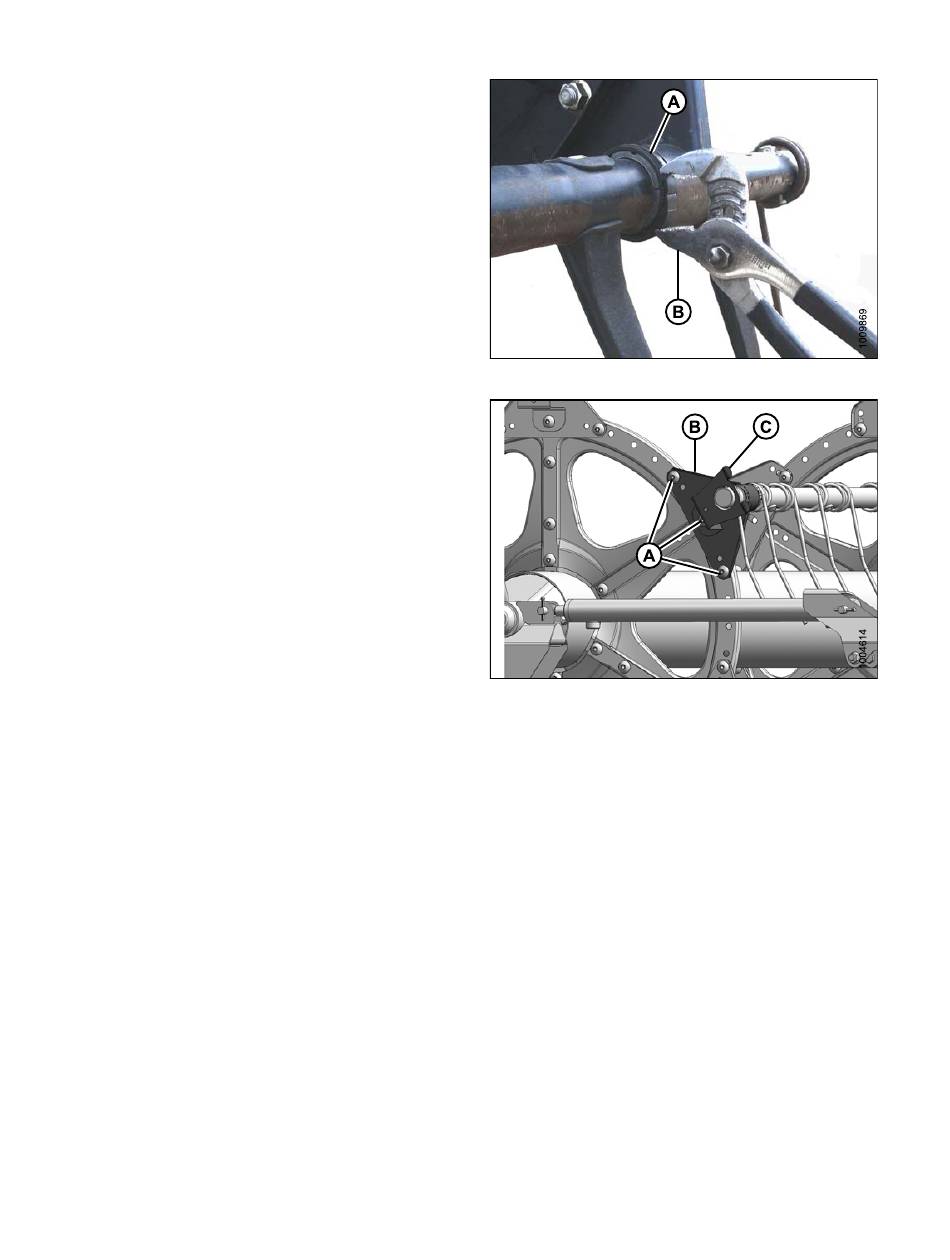

Figure 5.228: Collier
Figure 5.229: Extrémité arrière
