MacDon FFT FlexDraper FD75 Manuel D'opération page 413

2. Faites tourner manuellement le rabatteur pour accéder
au support du capot d'extrémité (A) à remplacer.
3. Retirez le boulon (B) du support (A).
4. Retirez les boulons (C) du support (A) et des deux
supports adjacents.
5. Déplacez les capots d'extrémité (A) du tube à dents et
tournez le support (B) vers le rabatteur pour le retirer.
6. Insérez les pattes du nouveau support (B) dans les
fentes des capots d'extrémité et faites pivoter dans
les capots d'extrémité. Vérifiez que les pattes sont
enclenchées dans les deux capots d'extrémité.
7. Fixez le support (B) au disque avec le boulon (C) et
l'écrou. Ne serrez pas.
8. Fixez les capots d'extrémité (A) au support (B) avec le
boulon (C) et l'écrou. Ne serrez pas.
9. Refixez les supports avec les boulons (C) et les écrous.
10. Vérifiez l'espace entre le tube à dents et le support du
capot d'extrémité, et ajustez-le si nécessaire.
11. Serrez les écrous à 27 N·m (20 pi·lbf).
147828
MAINTENANCE ET ENTRETIEN

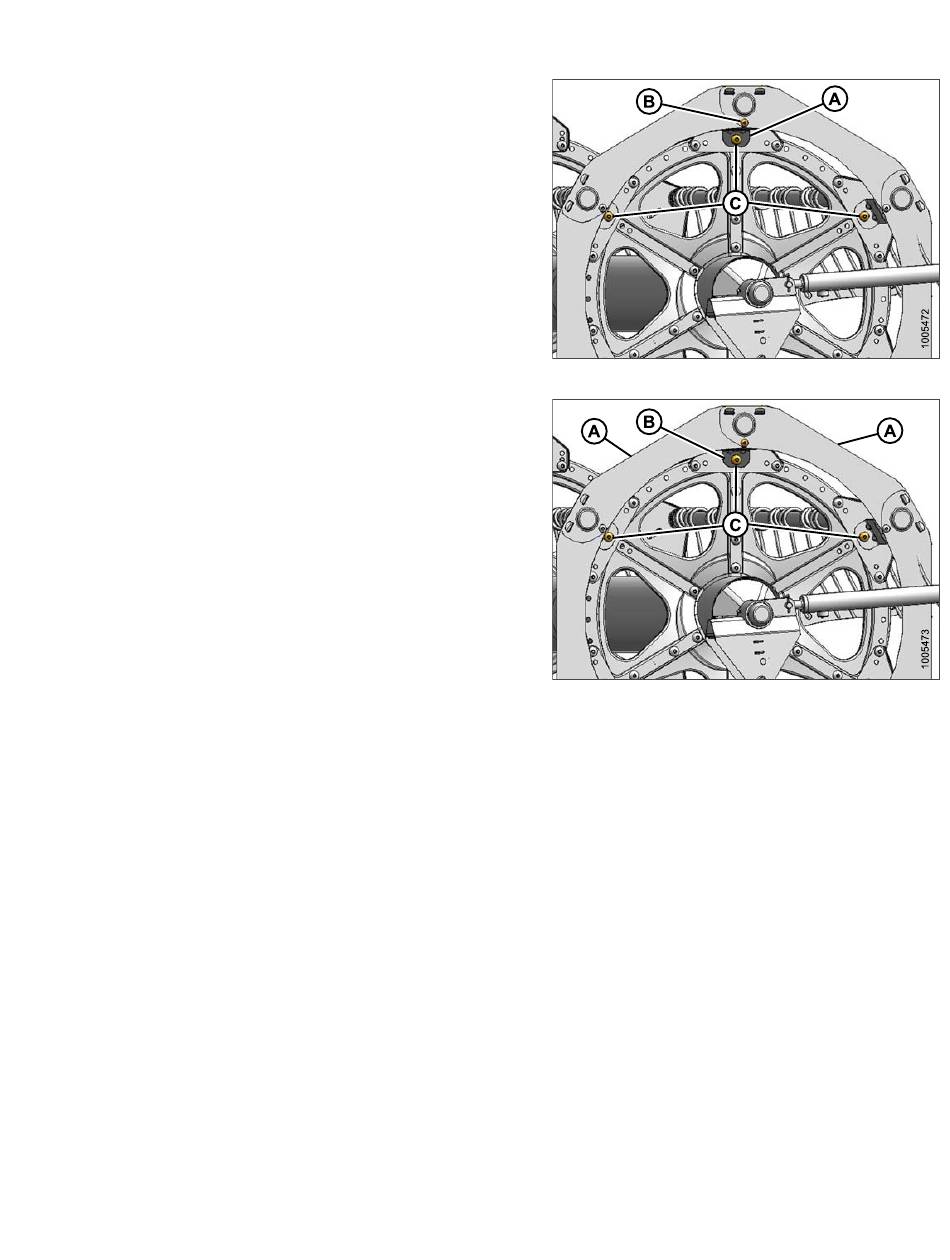

Figure 5.240: Supports de capot d'extrémité
Figure 5.241: Supports de capot d'extrémité
395
Révision B
