Réglage De La Tension De La Chaîne D'entraînement Du Transporteur À Vis - MacDon FFT FlexDraper FD75 Manuel D'opération

5. Vérifiez que les barres d'articulation (A) sont contre les
goujons (B) à l'extrémité inférieure des goujons aux
deux extrémités du transporteur à vis.
6. Desserrez les deux écrous (B).
7. Réglez l'espacement (C) à 5–10 mm (3/16–3/8 po)
avec le boulon de réglage (A). Tournez l'écrou dans le
sens horaire pour augmenter le dégagement ou dans
le sens antihoraire pour le diminuer.
NOTE:
L'espacement augmente à 25–40 mm (1–1-1/2 po)
lorsque le vérin d'inclinaison se rétracte
complètement pour un angle plus plat de
la plateforme.
8. Répétez les étapes
l'autre extrémité du transporteur à vis.
9. Serrez les écrous (B) aux deux extrémités du
transporteur d'alimentation à vis. Serrez les écrous à
106–118 N m (79–87 ft lbf).
5.7.2 Réglage de la tension de la chaîne d'entraînement du transporteur
à vis
Le transporteur à vis est entraînée par une chaîne à partir du système d'entraînement de l'adaptateur sur un
pignon qui est fixé sur le côté du transporteur à vis.
Pour régler le mou de la chaîne, procédez comme suit :
DANGER
Pour éviter toute blessure ou même la mort du fait d'un démarrage intempestif dela machine, coupez
toujours le moteur et retirez la clé de contact avant de quitter le poste de conduite pour quelque raison
que ce soit.
147828
MAINTENANCE ET ENTRETIEN
et
6., page 307 7., page 307

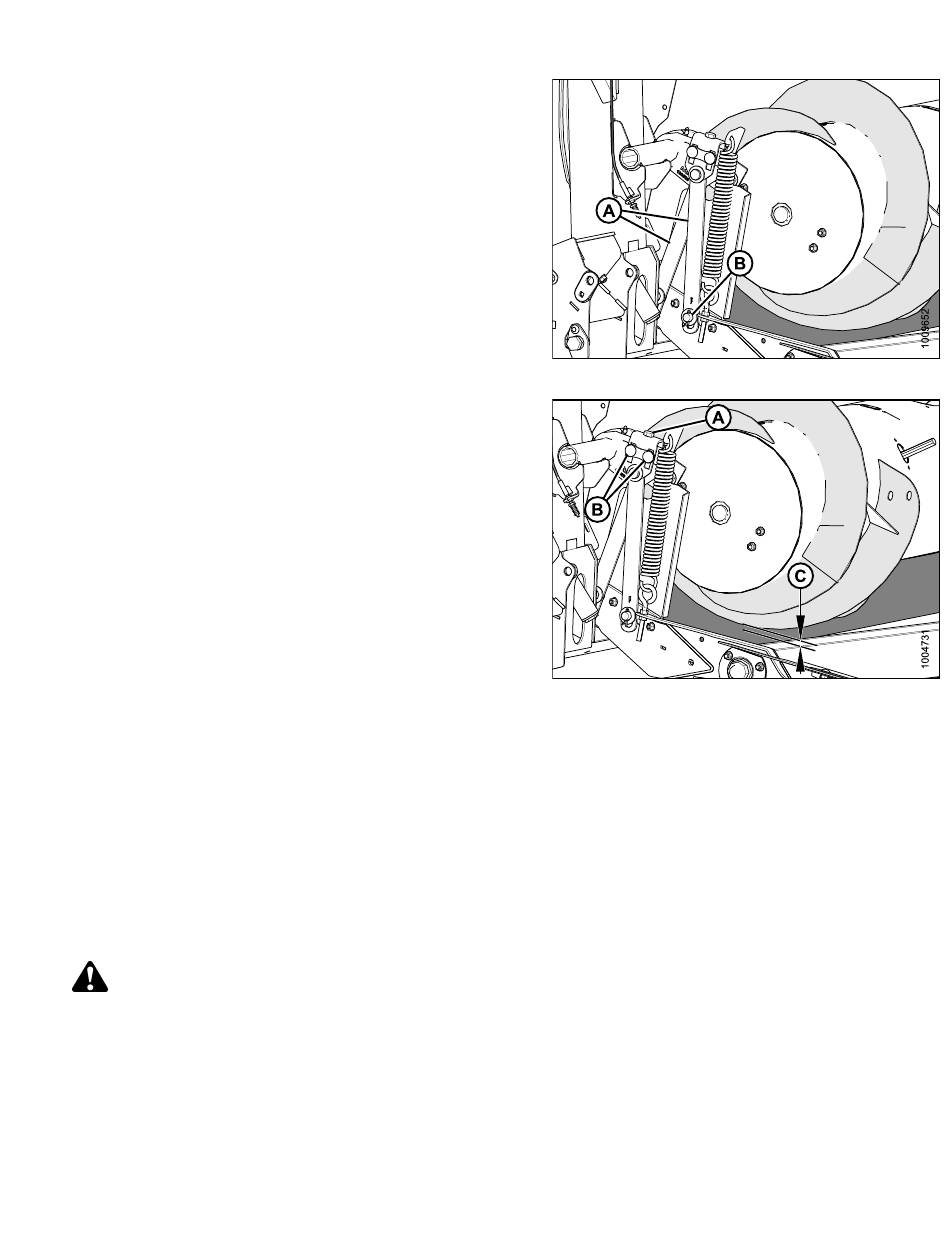

Figure 5.49: Barres d'articulation
pour
Figure 5.50: Espacement du transporteur à vis
