Étalonnage du contrôle de la hauteur automatique de la plateforme (Case IH 2300/2500
et 5088/6088/7088)
Pour obtenir un fonctionnement optimal du système de réglage automatique de hauteur de la plateforme (RAHP),
suivez ces procédures avec le vérin d'inclinaison réglé sur D. Une fois l'étalonnage terminé, réglez de nouveau le
vérin d'inclinaison à l'angle de plateforme voulu. Reportez-vous à
NOTE:
Des modifications des commandes ou de l'écran de la moissonneuse-batteuse peuvent avoir été effectuées
depuis la publication de ce document. Reportez-vous au manuel d'opération de la moissonneuse-batteuse
pour obtenir les mises à jour.
Pour étalonner le système de RAHP, procédez comme suit :
1. Assurez-vous que le vérin d'inclinaison est réglé à D.
2. Réglez la flottaison sur l'ensemble de la plateforme
et de l'adaptateur (reportez-vous au
de la plateforme, page
avant-arrière au milieu.
3. Démarrez le moteur de la moissonneuse-batteuse,
n'engagez NI le séparateur NI le convoyeur
4. Repérez le commutateur de commande de la
plateforme (A) sur la console de droite, puis réglez-le
sur « HT » (c'est le mode RAHP).
5. Appuyez sur l'interrupteur
la plateforme (A) sur le levier de commande
jusqu'à ce que l'adaptateur et de la plateforme
totalement abaissés. Vous devrez peut-être maintenir
l'interrupteur enfoncé pendant quelques secondes.
6. Appuyez sur l'interrupteur
plateforme (A) sur le levier de commande.
plateforme doit s'arrêter à peu près au milieu.
Continuez à maintenir l'interrupteur de levage de la
plateforme, et cette dernière se lèvera jusqu'à ce
que le convoyeur atteigne sa limite supérieure. Le
système RAHP est maintenant étalonné.
NOTE:
Si le flottement a été réglé sur la valeur la plus
lourde pour effectuer la procédure d'étalonnage
du sol, réglez sur le flottement recommandé une
fois l'étalonnage terminé.
147828
OPÉRATION
3.7.2 Flottement
Placez la position
64).
d'abaissement
de levage de
3.7.3 Angle de la plateforme, page

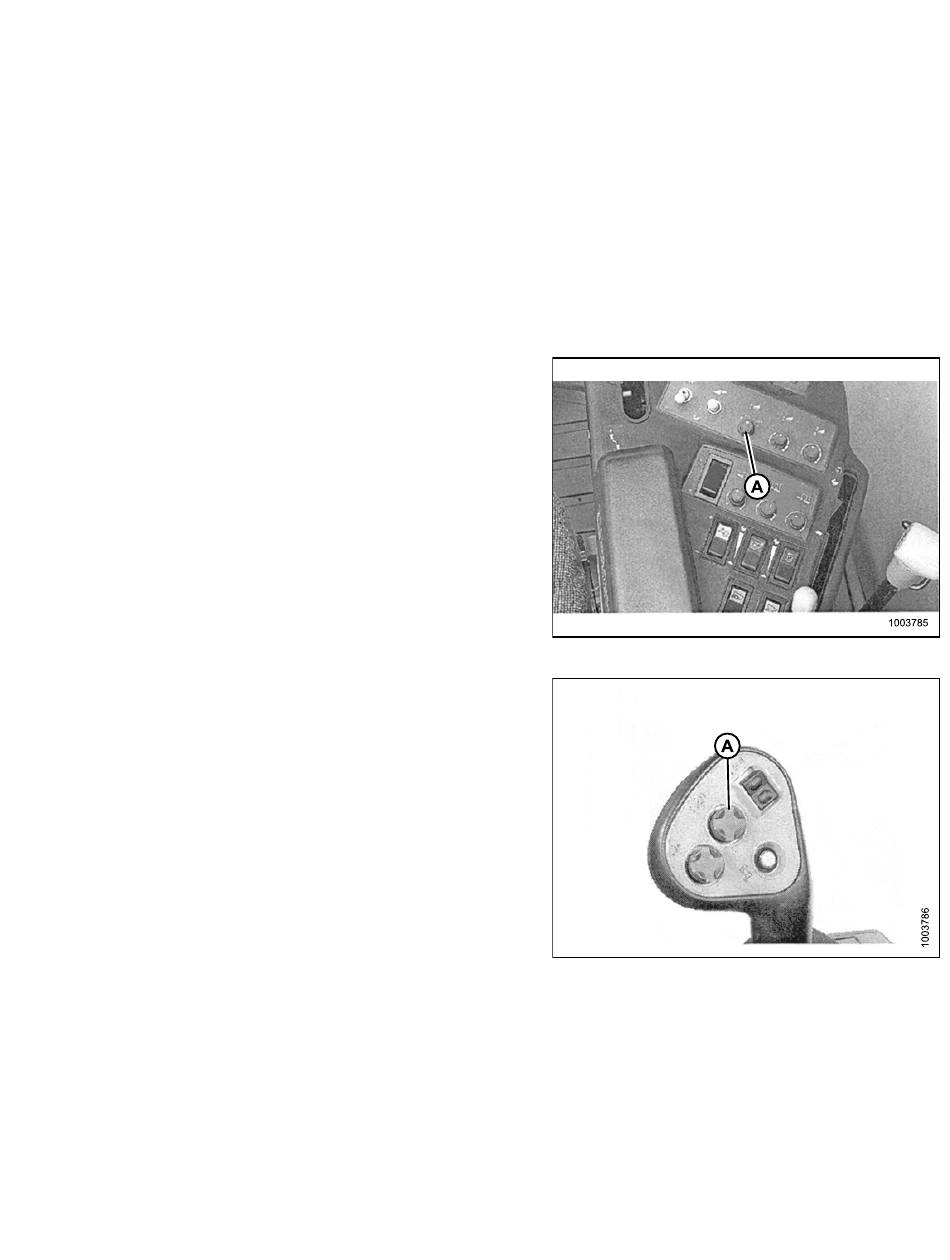

Figure 3.121: Console du côté droit
de
la
La
Figure 3.122: Levier de commande
(Case IH 2300/2500)
Figure 3.123: Levier de commande
(Case IH 5088/6088/7088)
113
73.
Révision B
