3.7.10 Repositionnement des vérins avant-arrière avec l'option de
conversion de rabatteur rapide multi-récoltes.
Le rabatteur peut être déplacé d'environ 227 mm (9 po) en arrière en repositionnant les vérins sur les bras de
rabatteur. L'option de conversion multi-récoltes est disponible pour plateformes de rabatteur double uniquement.
AVERTISSEMENT
Coupez moissonneuse-batteuse le moteur et retirez la clé avant tout réglage de la machine. Un enfant ou
même un animal pourrait enclencher l'entraînement.
1. Reculez complètement le rabatteur, les bras de
support en position horizontale.
2. Coupez le moteur et retirez la clé.
Repositionnez le vérin gauche du bras comme suit :
NOTE:
Les composants du rabatteur ne sont pas
représentés pour les besoins de clarté.
3. Retirez la goupille fendue (A) et l'axe de chape (B).
4. Poussez le rabatteur en arrière jusqu'à ce que le
barillet du vérin (C) s'aligne avec le trou arrière du
support (D).
5. Réinstallez l'axe de chape (B) à sa nouvelle position et
fixez-le avec la goupille fendue (A).
147828
OPÉRATION

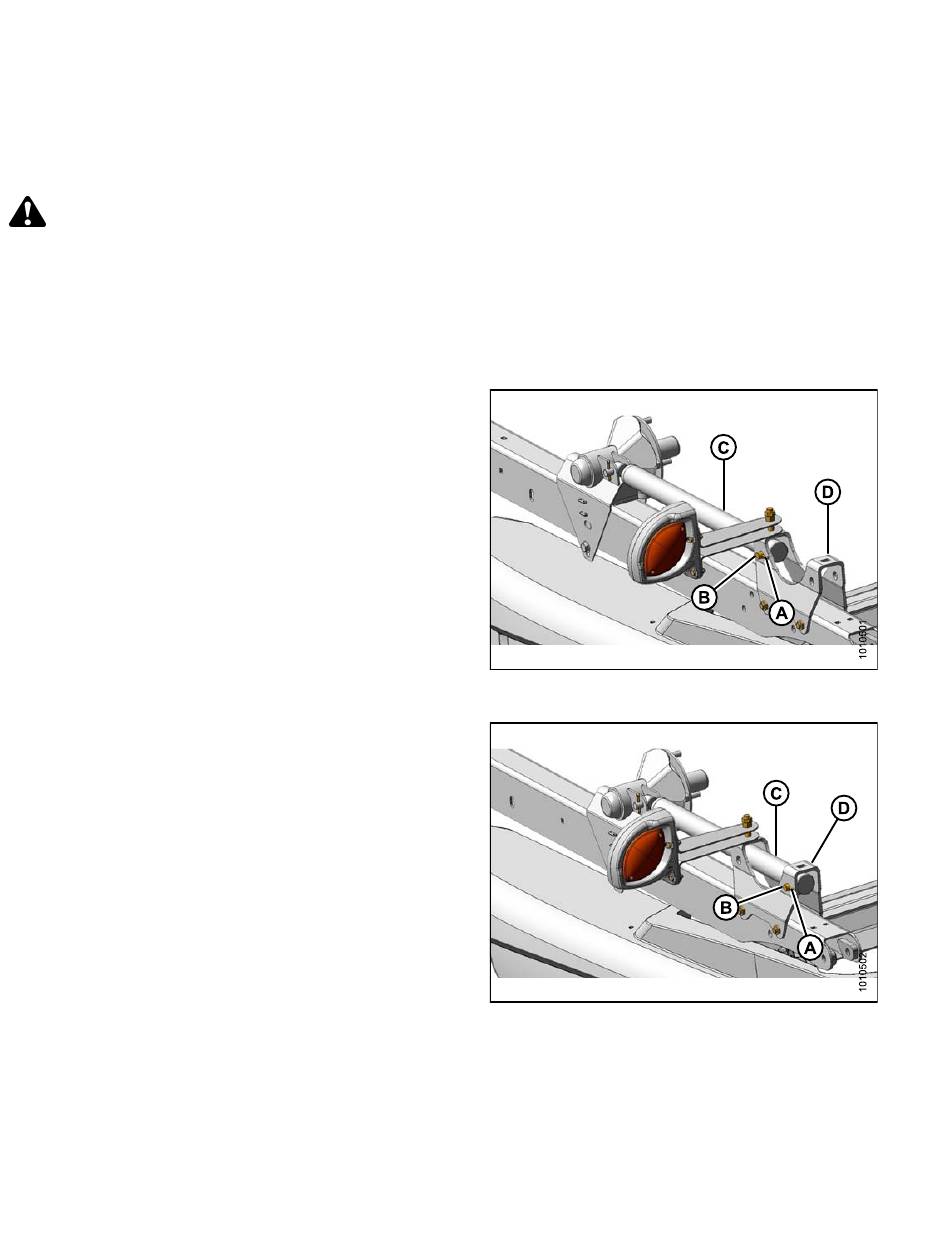

Figure 3.70: Position avant – bras gauche
Figure 3.71: Position arrière – bras gauche
