Retrait Du Rideau Interne De La Barre De Coupe - MacDon R113 Manuel D'opération

Retrait du rideau interne de la barre de coupe

1. Ouvrez les portes de barre de coupe. Pour des instructions,
voir 3.3.1 Ouverture des portes de barre de
coupe– Amérique du Nord, page
2. Retirez les deux boulons à tête de carrosserie M10 (A) et les
écrous fixant l'ensemble du rideau (B) au faucheuse à
disques, et retirez l'ensemble du rideau.
3. Retirez les quatre écrous (A) des goujons soudés et filetés
sur le bouclier central, retirez les deux supports (B) du
rideau, et retirez le rideau.
215225
MAINTENANCE ET ENTRETIEN
38.
143

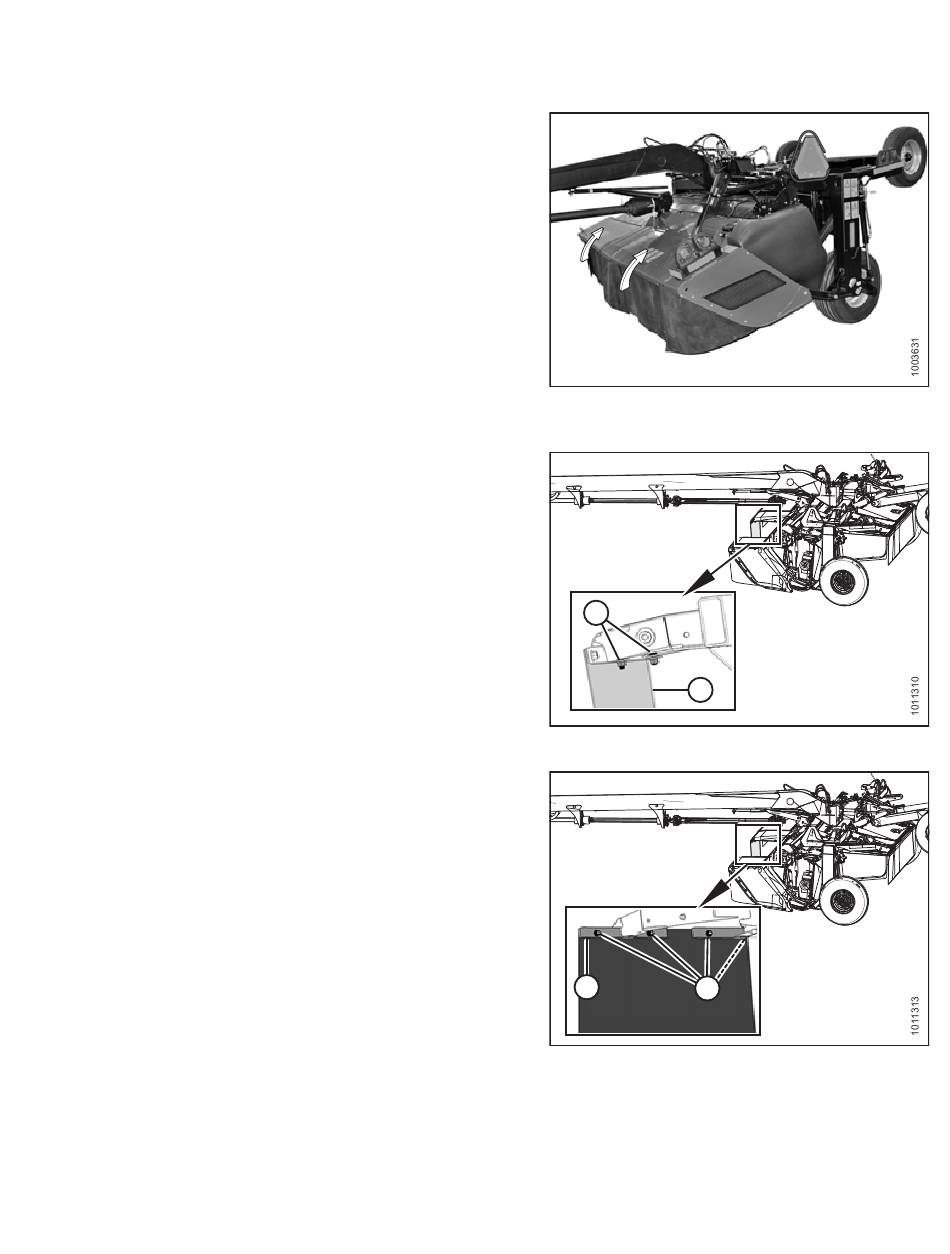

Figure 4.24: Portes de barre de coupe – R113 illustré,
R116 identique
A
B
Figure 4.25: Rideau interne
B
A
Figure 4.26: Rideau interne
Révision A
