le doigt central, reportez-vous à
page
115.
AVERTISSEMENT
Pour éviter toute blessure corporelle ou mortelle due au démarrage intempestif de la machine, coupez toujours le
moteur et retirez la clé avant de régler la machine.
1. Arrêtez la moissonneuse-batteuse et retirez la clé du
contact.
2. Diminuez l'écartement en tournant le boulon (B) dans le
sens horaire pour abaisser l'avant du mécanisme de
retenue (A).
3. Augmentez l'écartement en tournant le boulon (B) dans le
sens antihoraire pour relever l'avant du mécanisme de
retenue.
NOTE:
Pour de plus grands réglages, il peut être nécessaire de
desserrer les écrous (C), de tourner le boulon de
réglage (B), puis de resserrer les écrous.
4. Vérifiez à nouveau l'écartement et ajustez-le si nécessaire.
6.8.2 Réglage du mécanisme de retenue de doigts pointus au centre sur
couteau double
AVERTISSEMENT
Pour éviter toute blessure corporelle ou mortelle due au démarrage intempestif de la machine, coupez toujours le
moteur et retirez la clé avant de régler la machine.
1. Arrêtez la moissonneuse-batteuse et retirez la clé du
contact.
2. Déplacez manuellement les couteaux de manière à ce que
les sections (A) soient sous le mécanisme de retenue (B),
comme indiqué.
3. Desserrez les écrous (B) et tournez les boulons (D) jusqu'à
ce qu'ils ne touchent plus la barre de coupe.
4. Serrer légèrement le mécanisme de retenue (B) sur le
doigt (E) à l'aide d'une bride en C ou équivalent.
Positionnez la bride sur la barre en (F) comme indiqué.
5. Tournez les boulons (D) jusqu'à ce qu'ils touchent la barre
de coupe, puis serrez d'UN tour.
6. Retirez la bride.
7. Serrez les écrous (C) et serrez à un couple de 45 Nm
(35 pi-lb).
8. Vérifiez les écartements. Consultez
mécanismes de retenue des doigts pointus, page
214929
CONTRÔLES À RÉALISER AVANT LA LIVRAISON
6.8.2 Réglage du mécanisme de retenue de doigts pointus au centre sur couteau double,
6.8 Vérification des
114.

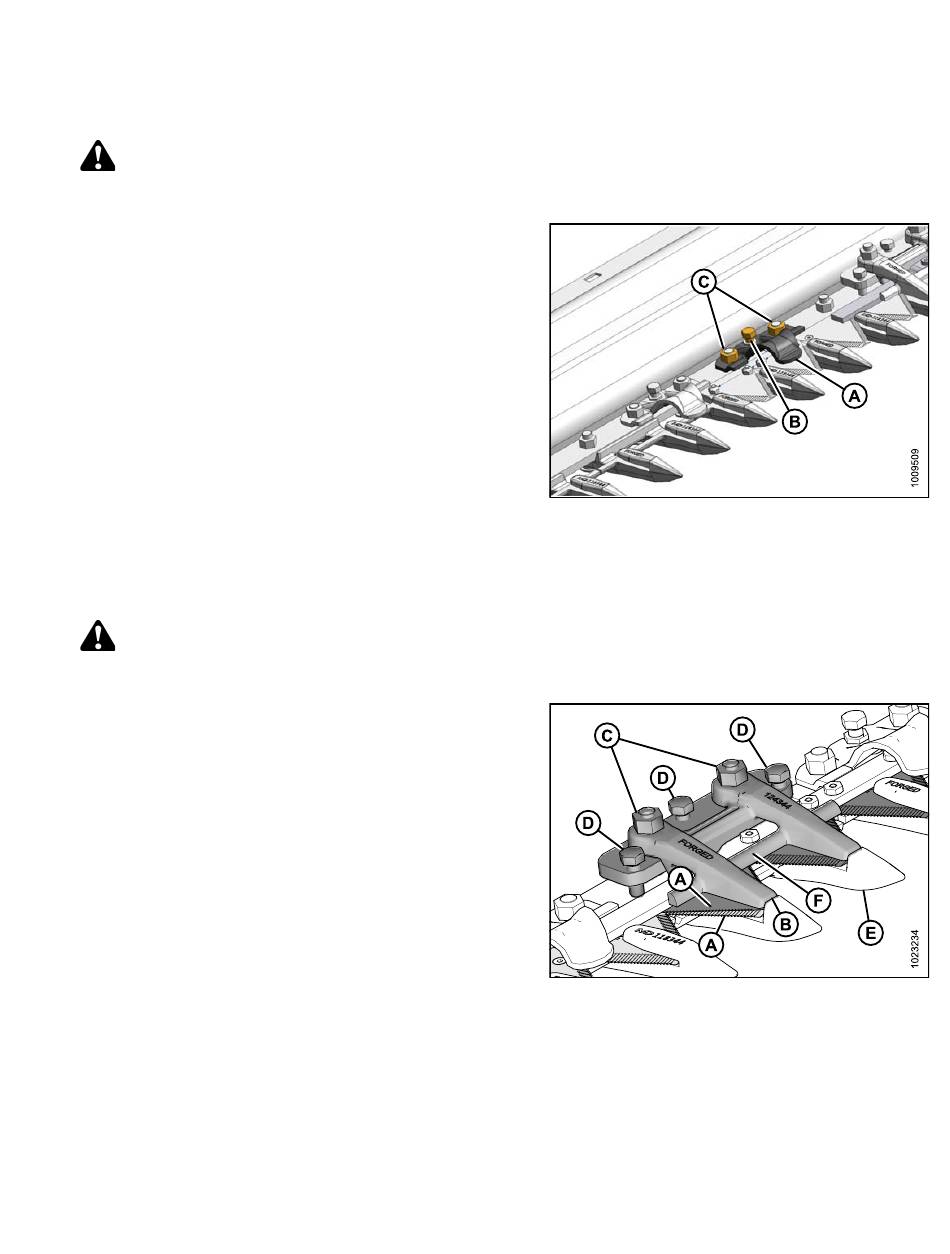

Figure 6.14: Barre de coupe
Figure 6.15: Doigt central
115
Révision A
