Instructions Pour L'installation; Déplacement Du Vérin De Rotation D'attelage - MacDon R113 Instructions D'installation

3 Instructions pour l'installation

Cette section décrit l'installation du Road Friendly Transport (Système de transport routier)
base sont installés en premier, les systèmes hydrauliques sont raccordés et l'éclairage et la signalisation sont
installés en dernier. Suivez chaque procédure dans l'ordre suivant :
3.1 Déplacement du vérin de rotation d'attelage
En installant le système Road Friendly Transport
la gauche vers la droite.
1. Déconnectez les tuyaux du vérin de rotation de
l'attelage (A) et les capuchons des ouvertures sur le
vérin et les tuyaux.
NOTE:
Placez un récipient ou un chiffon sous le vérin
pour récupérer l'huile.
2. Retirez les goupilles fendues (C et E), puis retirez les
goupilles (B et D) du vérin.
3. Retirez le vérin (A).
4. Tournez les vannes (F) d'un demi tour, de façon à faire
pointer les raccords vers le haut.
5. Replacez le vérin (A) du côté droit de l'attelage et
attachez le côté uni à la patte (B) sur l'attelage avec
une goupille (C). Fixez solidement à l'aide d'une
rondelle et d'une goupille fendue (D).
NOTE:
L'axe de chape du vérin sera attaché au Road
™
Friendly Transport
préservation routière) lorsque le système sera
prêt. Consultez 3.6 Enclenchement du vérin de
rotation de l'attelage, page
147888
(système de transport de
34.
™
, vous devrez déplacer le vérin basculant de l'attelage de

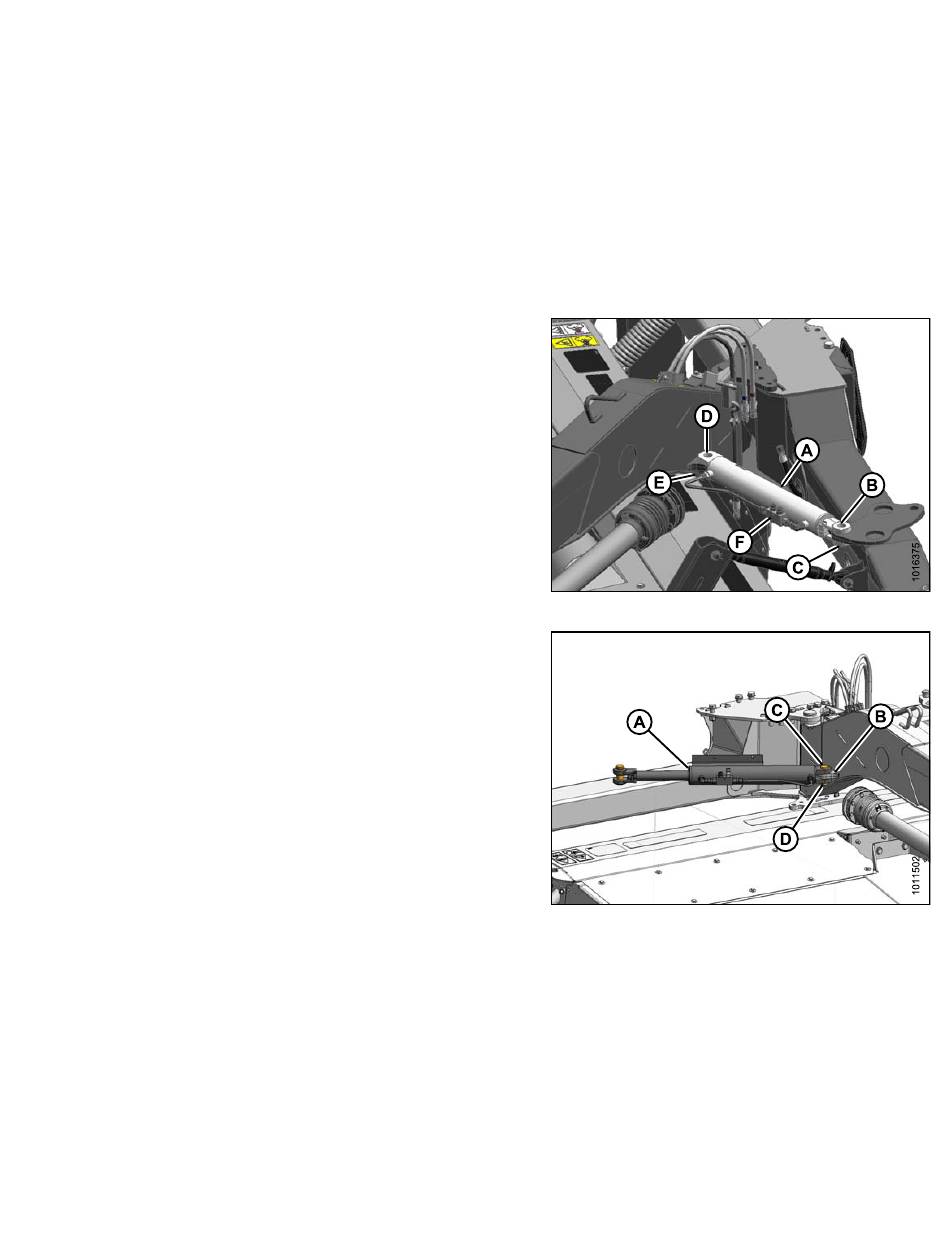

Figure 3.1: Vérin de rotation d'attelage
Figure 3.2: Vérin de rotation d'attelage
7
™
. Les composants de
Révision C
