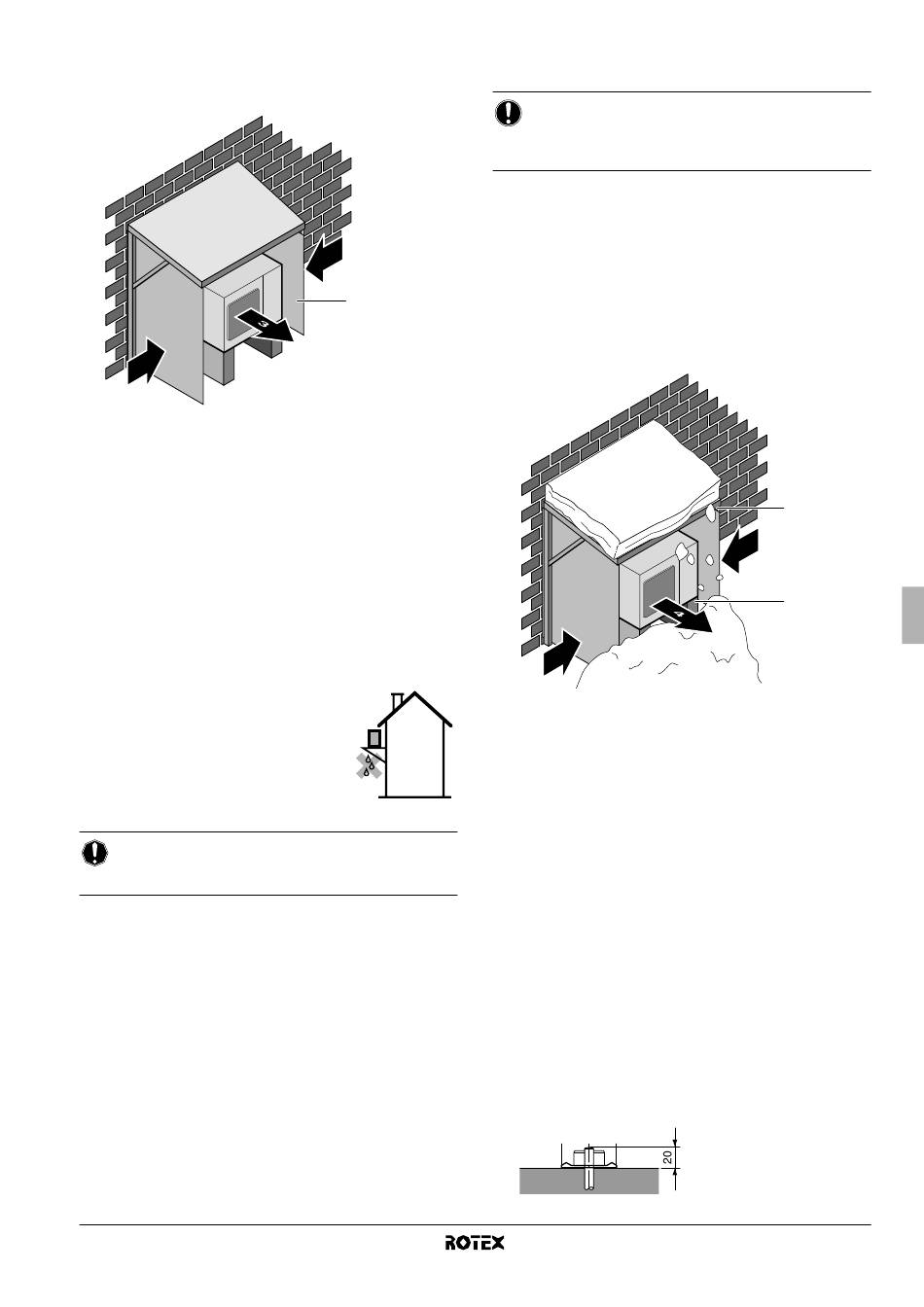

Installieren Sie eine Ablenkplatte an der Luftansaugseite der
Außeneinheit und richten Sie die Einheit so aus, dass die
Auslassseite sich in einem rechten Winkel zur Windrichtung
befindet:
2
1 Ablenkplatte
2 Starker Wind
3 Abluft
■
Errichten Sie um das Fundament einen Kanal zur Ableitung des
Abwassers der Einheit.
■
Falls sich der Wasserablauf der Einheit nicht einfach gestalten
lässt, stellen Sie die Einheit auf einem Sockel aus Betonsteinen
oder ähnlichem auf (die Höhe des Sockels sollte mindestens
150 mm betragen).
■
Wenn Sie die Einheit auf einem Rahmen installieren, bringen
Sie eine wasserdichte Platte innerhalb von 150 mm von der
Unterkante der Einheit an, um ein Eindringen des Wassers von
unten zu verhindern.
■
Achten Sie bei Installation der Einheit an einem Ort, der häufig
Schneefall ausgesetzt ist, darauf, dass der Sockel so hoch wie
möglich ist.
■
Bringen Sie bei Installation der Einheit auf
einem Gebäuderahmen eine wasserdichte
Platte (bauseitig zu liefern) (innerhalb von
150 mm von der Unterkante der Einheit)
an um ein Tropfen des Kondenswassers
zu vermeiden. (Siehe Abbildung.)
■
Stellen Sie sicher, dass die Einheit eben installiert ist.
HINWEIS
Die Einheiten können nicht an der Decke oder über-
einander installiert werden.
RRLQ006~008BBV3
Außeneinheit für Luft-Wasser-Wärmepumpe
4PW68222-1 – 02.2011

5.2. Auswahl eines Standorts in kalten Klimazonen

Siehe "3.4. Modellkennung" auf Seite 5.
■
■
■
2
■
1
6.

6.1. Fundamentarbeiten

Beachten Sie bitte bei der Installation der Außeneinheit das Kapitel
"5. Auswählen des Installationsortes" auf Seite 6, um einen
geeigneten Ort zu finden.
1
2
3
HINWEIS
Wenn die Außeneinheit bei niedrigen Außentemperaturen
betrieben wird, beachten Sie die unten beschriebenen
Anweisungen.
Um die Einheit vor Wind zu schützen, installieren Sie die Einheit
so, dass die Luftansaugseite zur Wand zeigt.
Installieren Sie die Außeneinheit niemals an einem Ort, an dem
die Luftansaugseite direkt dem Wind ausgesetzt ist.
Um die Einheit vor Wind zu schützen, bringen Sie eine
Ablenkplatte an der Luftauslassseite der Außeneinheit an.
In schneereichen Gegenden muss ein Installationsort gewählt
werden, an dem die Einheit nicht durch den Schnee
beeinträchtigt wird. Zudem muss die Einheit so ausgerichtet
werden, dass die Auslassseite sich in einem rechten Winkel zur
Windrichtung befindet:
3
1 Ein großes Vordach anbauen.
2 Ein Untergestell bauen.
Die Einheit hoch genug aufstellen, damit sie nicht im
Schnee versinkt.
3 Starker Wind
4 Abluft
H I
INWEISE ZUR NSTALLATION
Überprüfen Sie die Festigkeit
Installationsortes, um zu gewährleisten, dass die Einheit nach
der Installation und während des Betriebs keine Vibrationen
oder Geräusche verursacht.
Halten Sie 4 Sätze mit M8 oder M10-Fundamentschrauben,
Muttern und Unterlegscheiben bereit (bauseitig zu liefern).
Befestigen Sie die Einheit gemäß der Fundamentzeichnung
sicher mithilfe der Fundamentschrauben.
Am besten ist es, die Fundamentschrauben einzudrehen, bis sie
20 mm über der Fundamentoberfläche herausragen.
1
3
2
und Ebenheit des
Installationsanleitung
