Cartes de gestion d'axes

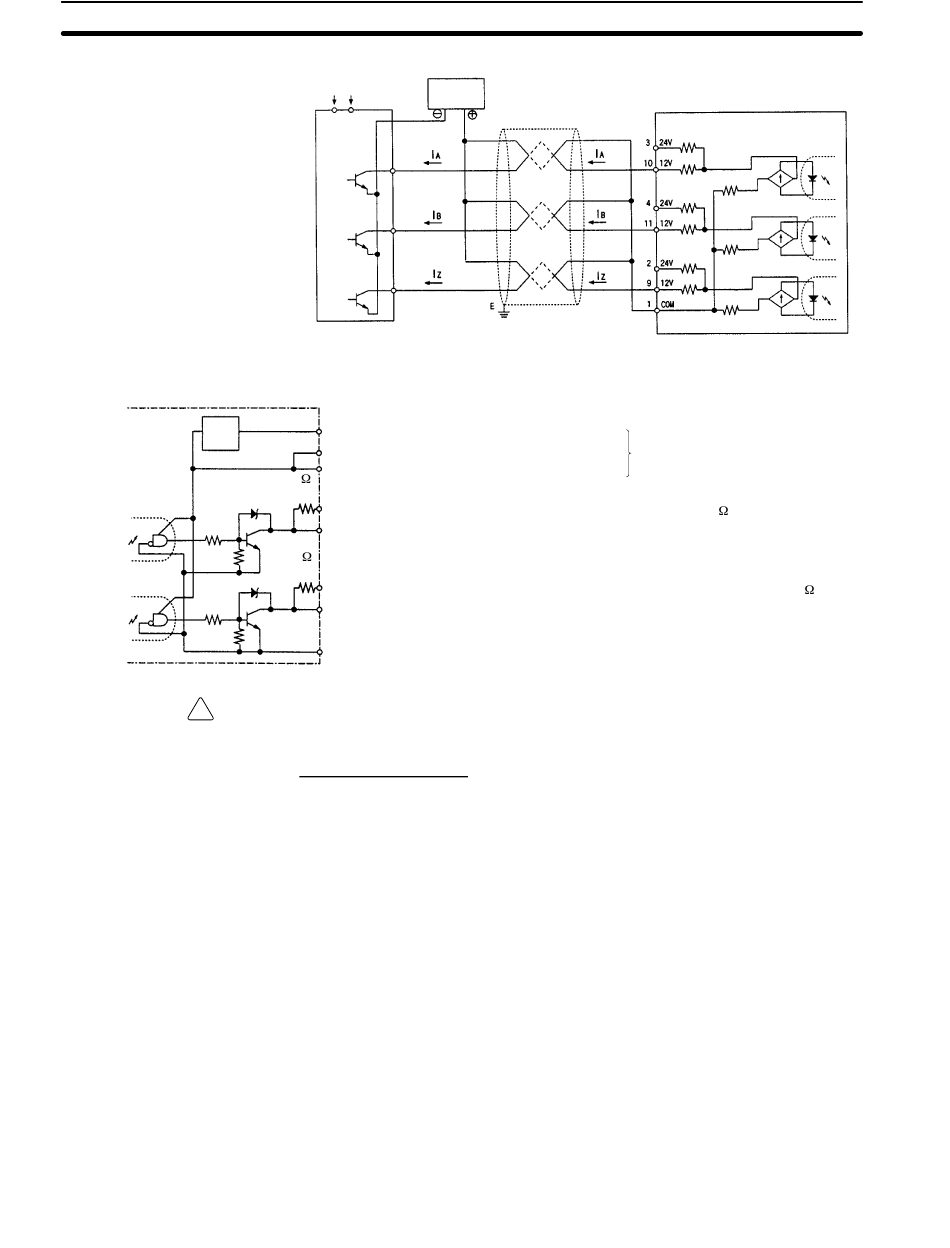

Connexions des sorties d'impulsions

Carte de gestion d'axes
Circuit de basse
tension
! Attention Ne pas fournir les deux alimentations de 5 V et de 24 Vc.c. en même temps. Le
(Ne pas partager l'alimentation avec les autres E/S).
Alimentation
12 Vc.c.
Codeur
0 Vc.c.
Phase A
Sortie du
codeur
Phase B
Phase C
Numéro des broches
15 Alimentation 24 Vc.c. pour la sortie
7 Alimentation 5 Vc.c. pour la sortie
8 Alimentation 5 Vc.c. pour la sortie
1,6 k
(1/2 W)
13 Sortie à impulsions CCW (avec une résistance de 1,6 k )
5 Sortie à impulsions CCW
1,6 k
(1/2 W)
14 Sortie à impulsions CW/sortie PWM(----) (avec une résistance de 1,6 k )
6 Sortie à impulsions CW/sortie PWM(----)
12 Sortie commune (0 V)
faire endommagerait les circuits internes.
Exemples de câblage
Les exemples suivants présentent une Carte de gestion d'axes reliée à un pilote
du moteur avec une entrée de 5 V.
Alimentation : 12 Vc.c.
Câble torsadé blindé
Alimenter en 5 V ou 24 V. Ne pas
les fournir toutes les deux en
même temps (voir Attention ci--
dessous.)
Chapitre 8-2
Carte de gestion d'axes
201
