13.3.4.1 Binäre (bitweise) Anzeige des CV-Wertes und Änderung
Sie haben zwei Möglichkeiten, den gewünschten Wert in die CV
einzugeben (oder anzuzeigen): Dezimal oder Bitweise (binär). Welche
Methode Sie wählen ist Ihnen frei gestellt, jedoch gibt es CVs bei
denen die bitweise Eingabe einfacher ist, bei anderen empfiehlt sich
die dezimale Eingabe.
Beispiel:
In der CV29 werden Decodereigenschaften durch Setzen oder
Löschen von Bits eingestellt, hier empfiehlt sich die bitweise Eingabe.
Lesen Sie zunächst den Inhalt der gewünschten CV aus. Führen Sie
dazu die in Abschnitt "Auslesen und Programmieren einer CV", Seite
78, beschriebenen Schritte aus.
Wenn Sie Änderungen vornehmen wollen, so drücken Sie die
korrespondierenden Zifferntasten. Im folgenden Beispiel soll Bit 1
zusätzlich gesetzt und Bit 2 gelöscht werden:
Sie können übrigens jederzeit zwischen der bitweisen und der
dezimalen Anzeige des Wertes umschalten:
Bedienungsanleitung LH101
Rückkehr zum Loksteuern.

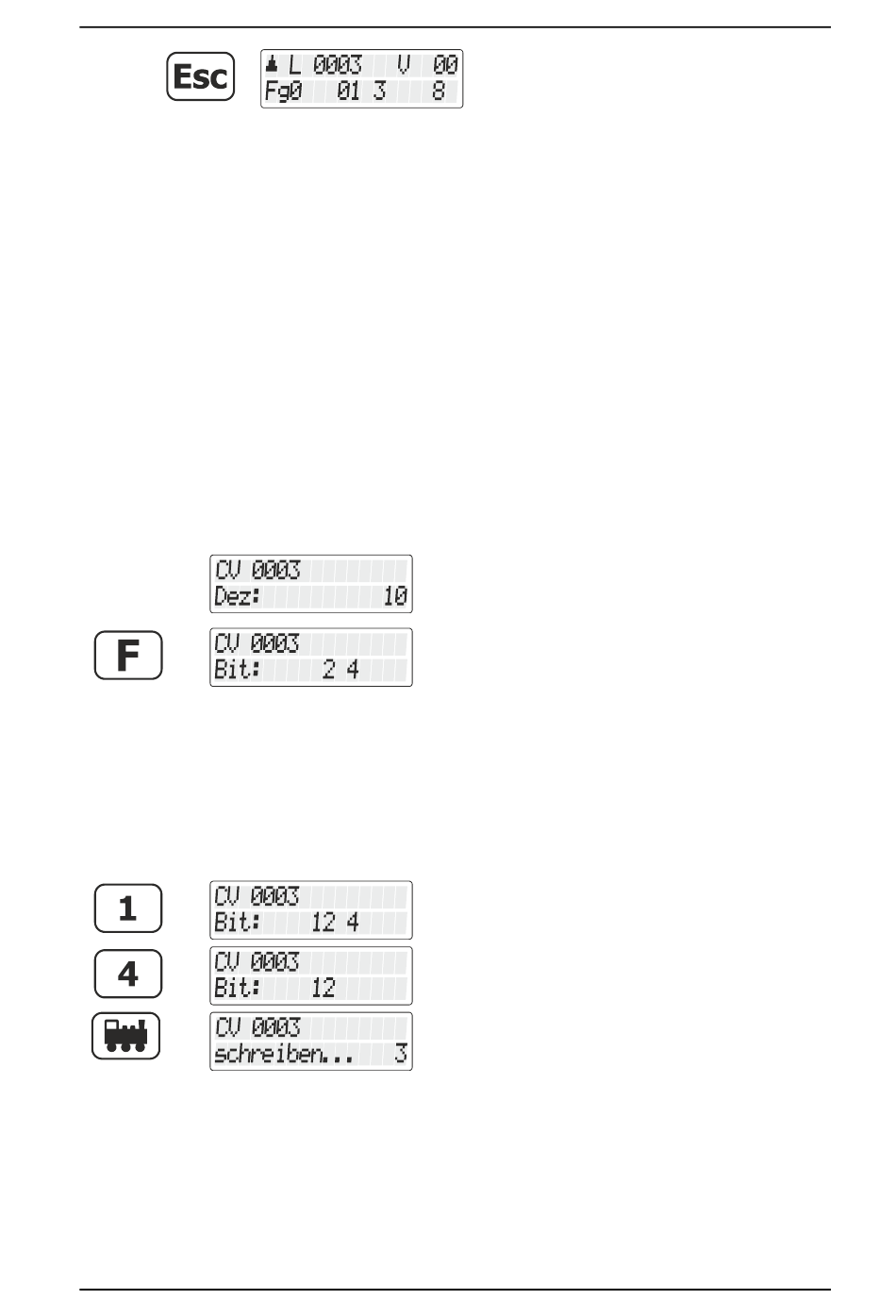

Nachdem das Ergebnis
wechseln Sie zu bitweisen (binären) Anzeige
des dezimalen Zahlenwerts.
Sie sehen nun in der unteren Zeile des
Displays, welche Bis gesetzt sind. Für den
Dezimalwert 10 sind dies die Bits 2 und 4
(Zählweise bei 1 beginnend).
Drücken der Taste
korrespondierende Bit 1
Drücken der Taste
korrespondierende Bit 4
Druck auf 'Lok-Taste'
Programmiervorgang.
angezeigt wird
'1' setzt das
'4' löscht das
startet den
