Manuels Connexes pour Lenz Digital plus GOLDmini+
Sommaire des Matières pour Lenz Digital plus GOLDmini+

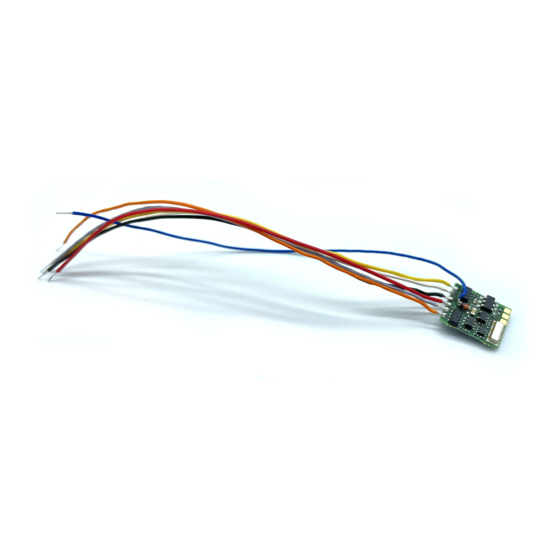

- Page 1 Information GOLDmini+ Art. Nr. / Art. no. / Art. n°10410-01 Art. Nr. / Art. no. / Art. n°10411-01 1. Auflage / 1 Edition / 1. Edition 12 09 B.10.103...
- Page 2 Information GOLDmini+ Technische Daten / Technical Data / Données techniques: Maximale Maximum Charge totale 500 mA Dauerbelastbar- continuous current- maximale keit des gesamten carrying capacity of autorisée du Decoders total decoder décodeur Motorausgang Motor output Sortie moteur 500 / 800 mA Dauer/Spitze Continuous / Continu/En pointe...
- Page 3 Blau Gelb iß Blue Yellow Schwarz Jaune lanc Bleu Black Rouge Noir Grau Orange Grey Motor Gris Abb. 1: Anschluss des GOLDmini+ mit Kabeln The connection of the GOLDmini+ with cables Raccordement du décodeur GOLDmini+ avec câbles...
- Page 4 Information GOLDmini+ Pin 1 Kontaktbelegung der NEM651 Schnittstelle Pin allocations of the NEM651 interface Attribution des contacts de l'interface NEM 651 Pin 6 Bedeutung Meaning Signification Motoranschluss 1 Motor connection 1 Sortie moteur 1 Motoranschluss 2 Motor connection 2 Sortie moteur 2 Rechter Radschleifer Right rail pickup Prise de courant droite...
- Page 5 char Abb. 3: USP – Anschluss / USP connection / Raccordement USP Nicht geeignet für Kinder unter 3 Jahren wegen verschluckbarer Kleinteile. Bei unsachgemäßem Gebrauch besteht Verletzungsgefahr durch funktionsbedingte Kanten und Spitzen! Nur für trockene Räume. Irrtum sowie Änderung aufgrund des technischen Fortschrittes, der Produktpflege oder anderer Herstellungsmethoden bleiben vorbehalten.
- Page 6 Information GOLDmini+ Not suitable for children under three because of the danger of swallowing the small constituent pieces. Improper use can result in injury from functionally necessary points and edges. For use in dry areas only. We reserve the right to make changes in line with technical progress, product maintenance or changes in production methods.
- Page 7 Wichtige Sicherheitshinweise: Digital plus Lokdecoder dürfen ausschließlich mit dem Digital plus by Lenz System oder anderen, zum NMRA-DCC Standard kompatiblen handelsüblichen Digitalsteuerungen verwendet werden. Fragen Sie im Zweifelsfall beim Lieferanten des Systems nach. Die in den technischen Daten angegebenen Belastbarkeiten dürfen nicht überschritten werden. Sie müssen sicherstellen, dass diese maximale Belastbarkeit nicht überschritten wird.
- Page 8 Information GOLDmini+ Einbau des GOLDmini+ mit Kabelanschluss (Abb. 1, S.3) Notieren Sie sich, welcher Motoranschluss mit den rechten und welcher mit den linken Radschleifern verbunden ist. Dies erspart Ihnen beim Anschluss des Decoders Versuche, welches Kabel des Decoders an welchen Motoranschluss gelötet werden muß, um die richtige Fahrtrichtung einzustellen.
- Page 9 • Funktionsausgang A (weißes Kabel) an das in Fahrtrichtung vordere Birnchen, • Funktionsausgang B (gelbes Kabel) an das in Fahrtrichtung hintere Birnchen. Sind die Glühbirnchen nicht elektrisch mit dem Chassis der Lokomotive verbunden (wir nennen diese dann "potentialfrei"), so schließen Sie den anderen Pol der Lampen an das blaue Kabel an, wie in der Abbildung unten zu sehen ist.
- Page 10 Im Folgenden geben wir Ihnen einen kurzen Überblick über die Eigenschaften des GOLD Decoders und deren Einstellung. Ausführliche Informationen zu den Eigenschaften und deren Einstellungen finden Sie im "Handbuch Plus-Decoder" welches Sie von der Website der Lenz Elektronik GmbH herunterladen können: www.lenz-elektronik.de/pdf/download.php 5.1 Leistung und Schutzeinrichtungen Der Motorausgang ist bis 500mA dauernd belastbar, und dies ohne spezielle Montage auf Kühlflächen! Die kurzzeitige Spitzenbelastbarkeit beträgt 800mA.
- Page 11 5.2 Motorsteuerung Der Decoder verfügt über eine Regelung mit hochfrequenter Ansteuerung (23kHz). Zur Anpassung an das jeweilige Lokmodell können einfach 6 verschiedene Motortypen (nicht zu verwechseln mit Motorbauarten wie z.B. „Glockenankermotor“) in CV50 ausgewählt werden. Zusätzlich ist es möglich, bei Auswahl der Motortypen 4 und 5 ein Feintuning über die CV113 und CV114 vorzunehmen.
- Page 12 Sie aktivieren Sie den konstanten Bremsweg bei Fahrstufe 0 durch Setzen des Bit 8(7) in der CV51 Ausführliche Informationen zur Einstellung des Bremsweges finden Sie im „Handbuch Plus-Decoder“, welches Sie von der Website der Lenz Elektronik GmbH herunterladen können: www.lenz-elektronik.de/pdf/download.php...
- Page 13 Weitere wichtige Hinweise: Die Länge des zurückgelegten Bremsweges wird in der CV52 eingestellt. Je nach Wert in dieser CV ergibt sich ein unterschiedlicher Bremsweg. Wollen Sie sowohl mit Fahrstufe 0 als auch mit ABC den konstanten Bremsweg nutzen, setzen Sie sowohl das Bit beide Bits in CV51.
- Page 14 Information GOLDmini+ kein Problem, wobei die hierbei höchstens zu fahrende Geschwindigkeit in CV53 eingestellt werden kann. Während des Signalhaltes oder Langsamfahrt können sämtliche Funktionen betätigt werden, auch rückwärts vom roten Signal wegfahren ist möglich! Mit besonderen ABC-Modulen kann sehr einfach eine Blockstrecke aufgebaut werden.
- Page 15 5.11 Kupplungssteuerung Der Decoder ermöglicht an allen Funktionsausgängen eine komfortable Steuerung von fernbedienbaren Kupplungen. Der gewählte Ausgang stellt für eine einstellbare Zeit die volle Leistung (Kickdauer), nach Ablauf dieser Zeit eine reduzierte Leistung zur Verfügung. Wie weit die Leistung reduziert wird, ist ebenfalls einstellbar. Außerdem können Sie einstellen, ob die Lok während des Kupplungsvorgangs fährt und wie lange.
- Page 16 Information GOLDmini+ Decoder dauerhaft, also auch beim Abschalten der Betriebsspannung, "aufgehoben". In der (amerikanischen) Normung werden die Speicher als "Configuration Variable", kurz: "CV" bezeichnet. Das Einschreiben/Auslesen der Werte erfolgt elektronisch, die Lokomotive muss also nach Einbau des Decoders nicht mehr geöffnet werden. Sie können den Inhalt der CVs sowohl durch "Programmieren während des Betriebes"...
- Page 17 1-127 Basis – Lokadresse (2-stellig) ® Dies ist die Nummer, mit der Sie die Loks im Digital plus by Lenz ® System aufrufen. Für die Verwendung mit Digital plus by Lenz Geräten ist für die zweistellige Lokadresse nur der Bereich 1-99 zugelassen.
- Page 18 Information GOLDmini+ 0-127 Mehrfachtraktionsadresse ® Für die Verwendung mit Digital plus by Lenz Geräten ist nur der Bereich 1-99 zugelassen. RailCom - Konfiguration 7 (dec) 1 (0) Kanal 1 freigegeben für Adress-Broadcast 2 (1) Kanal 2 freigegeben für Daten und Acknowledge...
- Page 19 5 (4) Decoder verwendet Werkskennlinie Decoder verwendet selbstprogrammierte Kennlinie 6 (5) Decoder verwendet Basisadresse (aus CV1) Decoder verwendet erweiterte Adresse (aus CV17 u. CV18) 7-8(6-7) nicht verwendet Fehleranzeige 1 (0) Lampen- Kurzschluss 2 (1) Übertemperatur 3 (2) Motor-/Gleis-Kurzschluss Werte- Funktionszuordnung (Mapping) für Funktionsausgänge: Werks- bereich Um eine Funktion des Digitalsystems einem Funktionsausgang...
- Page 20 Information GOLDmini+ Funktion 6 Funktion 7 Funktion 8 Funktion 9 Funktion 10 Funktion 11 Funktion 12 Funktion 1 rückwärts Motor - Konfiguration 0 (dec) 1-4 (0-3) Auswahl des Motortyps 0-5, Eingabe als Dezimalzahl 6 (5) EMK-Teiler nicht aktiv EMK-Teiler aktiv 7 (6) Regelung eingeschaltet Regelung ausgeschaltet...
- Page 21 7 (6) nicht benutzt 8 (7) konstanter Bremsweg über Fahrstufe 0 aktiviert 0-255 Bremsweg bei aktiviertem konstanten Bremsweg 0-255 Langsamfahrt bei ABC 0-255 Aufenthaltsdauer bei Pendelbetrieb, 1 bis 256 Sekunden 0-255 stellt die Helligkeit am F-Ausgang A ein, 255=max 0-255 stellt die Helligkeit am F-Ausgang B ein, 255=max Funktionszuordnung (Mapping): Jedes Bit der CV steht für eine Funktion des Digitalsystems:...
- Page 22 Information GOLDmini+ 0-255 Werte für die Geschwindigkeitskennlinie 67 - 0-255 Zeitdauer für Motornachlauf wenn kein Gleissignal mehr vorhanden. t = CV112 * 0,016sec, default ca. 0,25sec 0-255 Minimaler PWM-Wert bei Regelung für Motorentyp 4 oder 5 0-255 Änderung Dutycycle für Motorentyp 4 oder 5 Servicenummer (aktuelle Nummer bitte auslesen) Funktionszuordnung F13 –...
- Page 23 Funktion 27 Funktion 28 Funktionszuordnung Kupplungssteuerung vorwärts F-Ausgang A = 1 F-Ausgang B = 2 kein Ausgang = 0 Funktionszuordnung Kupplungssteuerung rückwärts F-Ausgang A = 1 F-Ausgang B = 2 kein Ausgang = 0 0-255 „Kickdauer“: Einstellbar in Vielfachen von 0,016 Sekunden. Die Werkseinstellung enspricht 30x0,016 Sekunden = 0,48 Sekunden 0-255 Verfahren der Lok beim Entkuppeln.
- Page 24 Information GOLDmini+ Important safety instructions Digital plus locomotive decoders are to be used only with Lenz Digital plus or other standard digital control systems with an NMRA-conformance seal. If in doubt, ask the system supplier. Please note that the maximum current-carrying capacity of the outputs may not be exceeded as this...
- Page 25 Installing the GOLDmini+ via cable connection (Abb. 1, p.3) Please note which motor connection is linked to the right rail pickups and which to the left. If you do this you will not have to try out which decoder cable needs to be soldered to which motor connection to achieve the desired direction of travel.
- Page 26 Informati GOLDmini+ • function output A (white cable) to the bulb which is at the front in relation to the direction of travel • function output B (yellow cable) to the bulb which is at the back in relation to the direction of travel If the functions inside the locomotive (e.g.
- Page 27 The following contains a short survey of the features of the GOLD decoder as well as information on how to set them. You can find detailed information on the features and their settings in the “Manual Plus Decoders” that you can download from the Lenz Elektronik GmbH website www.lenz- elektronik.de 5.1 Capacity and protection equipment The motor output has a current-carrying capacity of up to 500mA even without special installation on cooling surfaces! The short-term maximum current-carrying capacity is 800mA.
- Page 28 Information GOLDmini+ 5.2 Motor control The decoder is equipped with a high-frequency motor control (23kHz). Six different motor types (not to be confused with motor designs, such as a bell-type armature motor) can be selected in CV50 to adapt to the respective locomotive model. These motor types include parameter sets which have been specially adapted to the respective models.
- Page 29 10, the speed-dependent delay from CV3 becomes effective. Set bit 8(7) in CV51 to activate the constant braking distance with speed step 0. You can find detailed information on setting the braking distance in the “Manual Plus Decoders” that download from Lenz Elektronik GmbH website www.lenz- elektronik.de/pdf/download.php...
- Page 30 Information GOLDmini+ If you want to use the constant braking distance with both speed step 0 and ABC, set both bits in CV51. While the shunting speed is switched off (default setting F3), the constant braking distance is disabled and the delay from CV4 becomes effective. The constant braking distance is also disabled if the delays set in the decoder are disabled by means of the corresponding function.
- Page 31 You can operate all functions during the signal stop or slow approach – you can even reverse away again from the red signal! These special ABC modules can be used to assemble a very simple block section. Activate the ABC module by setting Bit 2 (1) in CV51. The ABC feature is not active whenever the shunting speed is switched on or the delay is disabled.
- Page 32 Information GOLDmini+ 5.11 Coupling control The decoder allows for a comfortable controlling of remote couplings at function outputs A, B and C. The selected output provides full power for a settable period of time (kick duration) and reduced power after this period has expired. By how much the power is decreased can be set using the value for brightness for the choosen output.
-
Page 33: Resetting The Decoder
Programming the decoder The locomotive address, acceleration and deceleration delay, and all other features of the locomotive decoder can be changed as often as desired by reprogramming the decoder. The features are "stored" permanently in special locations even when the operational voltage is switched off. - Page 34 Ex-works Meaning setting 1-127 Basic locomotive address. This number is used to call up ® locomotives in the Digital plus by Lenz system. The use of range 1-99 is recommended for operation with ® Digital plus by Lenz devices. When writing this CV, CV19 (multiple traction address) is automatically deleted in the decoder and Bit 6 (use of extended address) is deleted in CV29.
- Page 35 Settings 1 14 (dec) 1 (0) Direction of travel normal: locomotive drives forward if the arrow on the manual control points up. interchanged: locomotive drives forward if the arrow on the manual control points down. 2 (1) Running-notches mode: Operation with 14 or 27 running notches. This setting is chosen for digital systems which do not support the 28 running-notches mode.
- Page 36 Information GOLDmini+ 0 (dec) Fault display 1 (0) Light short-circuit 2 (1) Overheating 3 (2) Motor-/Track short-circuit Range of Function mapping for function outputs: Ex-works values In order to allocate a function of the digital system to a function setting output, look for the section where the row of the desired function –...
- Page 37 Function 11 Function 12 Function 1 backward Motor configuration 0 (dec) 1-4 (0-3) Select motor type 0-5, enter as decimal number 6 (5) EMF switch inactive EMF switch active 7 (6) Control switched on Control switched off 8 (7) High-frequency motor control (approx. 23 kHz) Low-frequency motor control (approx.
- Page 38 Information GOLDmini+ 0-255 Sets brightness at function outputs A, 255=max 0-255 Sets brightness at function outputs B, 255=max Function mapping: Each bit of the CV stands for a function of the digital system: Bit 1(0) for function 1, Bit 2(1) for function 2 and so on up to Bit 8(7) for function 8.
- Page 39 Function mapping F13 – F28 to outputs function output: Function 13 Function 14 Function 15 Function 16 Function 17 Function 18 Function 19 Function 20 Function 21 Function 22 Function 23 Function 24 Function 25 Function 26 Function 27 Function 28 Function allocation coupling control forward Function output A = 1 Function output B = 2...
- Page 40 Information GOLDmini+ Function allocation coupling control backward Function output A = 1 Function output B = 2 Function output C = 4 0-255 Kick duration: Can be set in multiples of 0.016 seconds. The default setting is 30x0.016 seconds = 0.48 seconds. 0-255 Locomotive movement during decoupling.
- Page 41 Remarques importantes Tout décodeur Digital plus est exclusivement destiné à être utilisé avec Lenz DIGITAL plus ou un autre système de pilotage digital du commerce portant le sigle de compatibilité NMRA. En cas de doute, demandez des explications au revendeur du système.
- Page 42 Information GOLDmini+ Montage du décodeur GOLDmini+ avec câbles (fig. 1, page 3) Notez la correspondance entre les bornes du moteur et les patins de prise de courant droits et gauches. Ceci vous évitera de rechercher, lors du raccordement du décodeur, quels câbles du décodeur vous devrez souder aux bornes de sortie du moteur pour que la locomotive roule dans le bon sens.
- Page 43 Si vous êtes d'accord d'utiliser les sorties de fonction telles que réglées en usine, raccordez alors les sorties comme suit : • sortie A (câble blanc) à l'ampoule avant (selon sens de marche sélectionné) ; • sortie B (câble jaune) à l'ampoule arrière (selon sens de marche sélectionné). Si le second pôle des ampoules n'est pas relié...
-
Page 44: Puissance Et Sécurité
Dans ce qui suit, nous vous donnons un aperçu des propriétés du décodeur GOLD et des réglages possibles. Vous trouverez dans le "Manuel Décodeurs-Plus" des informations détaillées à propos des propriétés et de leur paramétrage. Ce manuel est téléchargeable sur le site Internet de Lenz Elektronik GmbH : www.lenz-elektronik.de. 5.1 Puissance et sécurité... -
Page 45: Commande Du Moteur
Le décodeur est protégé contre les courts-circuits. En cas d'erreur, un bit correspondant est inscrit dans la CV 30, lequel donne une information au sujet du genre d'erreur. Ce bit peut être effacé par programmation. 5.2 Commande du moteur Le décodeur dispose d'un contrôle du moteur à haute fréquence (23 kHz). Afin d'adapter le décodeur à... - Page 46 Information GOLDmini+ 5.3 Crans de vitesse Le décodeur peut être exploité avec les modes de marche à 14/27 ou 28/128 crans de vitesse. Le réglage se fait au moyen de la CV 29. 5.4 Temporisations interruptibles A l'aide de la touche de fonction 4 (réglage d'usine pouvant être modifié dans la CV 60), il est possible de désactiver les temporisations d'accélération et de freinage ainsi que la distance de freinage constante pendant l'exploitation.
- Page 47 (7) dans la CV 51. Vous trouverez dans le "Manuel Décodeurs-Plus" des informations détaillées à propos du paramétrage de la distance de freinage. Ce manuel est téléchargeable sur le site Internet de Lenz Elektronik GmbH : www.lenz-elektronik.de/pdf/download.php. Remarques importantes : La fonction "distance de freinage constante"...
-
Page 48: Abc (Automatic Braking Control) = Arrêt Automatique Devant Un Signal Avec Marche Au Ralenti
Information GOLDmini+ (réglage d'usine pouvant être modifié dans la CV 58), il est possible d'activer et désactiver le mode de marche "manœuvre". Lorsque ce dernier est activé, la distance de freinage constante est désactivée. Le mode de marche "manœuvre" est activé aussi longtemps que la fonction reste active. - Page 49 Le pilotage d'une navette est activé au moyen des bits 4 (3) et 5 (4) dans la CV 51. La durée de l'arrêt en bout de ligne est réglée dans la CV 54 et peut varier entre 1 et 255 secondes. 5.9 Attribution des sorties de fonction aux fonctions du système digital (mapping) Ici, il s'agit de déterminer la correspondance entre les fonctions du système digital et les sorties de fonction A et B.
- Page 50 Information GOLDmini+ coeur non conductrice de courant. L'accumulateur n'est pas livré avec le décodeur et doit être installé séparément dans le véhicule moteur. Le décodeur comporte des bornes à souder pour la connexion du module accumulateur (par ex. le module POWER 1). Voyez à ce sujet la figure 4 en page 5. Soudez les câbles correspondants de l'accumulateur aux bornes du décodeur.
-
Page 51: Réinstallation Des Paramètres D'usine Dans Le Décodeur
1-127 Adresse de base de locomotive. Ceci est le numéro avec lequel vous appelez la locomotive dans ® le système Digital plus by Lenz . Pour une utilisation avec les ® appareils Digital plus by Lenz , seules les adresses 1-99 sont permises. - Page 52 Information GOLDmini+ 0-255 Temporisation de freinage. 0-255 Vitesse maximale 0-255 Vitesse moyenne Vmid Numéro de version. Code du constructeur. 1-127 Taux de répétition 192-231 Adresse de loco étendue, byte de niveau le plus élevé. 0-255 Adresse de loco étendue, byte de niveau le plus faible. 1-99 Adresse de multitraction.
- Page 53 Choisissez ce mode en cas d'utilisation du décodeur de locomotive avec des systèmes digitaux qui acceptent le mode de marche à 28/128 crans de vitesse. 3 (2) Mode d'exploitation : La locomotive ne roule qu'en exploitation digitale. La locomotive roule aussi bien en exploitation conventionnelle qu'en exploitation digitale ;...
- Page 54 Information GOLDmini+ Domaine Attribution des touches de fonction (mapping) aux sorties de Réglage fonction : d'usine valeurs Pour attribuer une touche de fonction du système digital à une – sortie de fonction, on cherche le point d'intersection de la ligne désignant la fonction souhaitée avec la colonne désignant la sortie de fonction souhaitée.
- Page 55 Configuration moteur 0 (déc.) 1-4 (0-3) Choix du type de moteur 0-5, entrée en nombre décimal. 6 (5) Diviseur FEM non activé Diviseur FEM activé 7 (6) Régulation (compensation de charge) activée Régulation (compensation de charge) désactivée 8 (7) Contrôle du moteur à haute fréquence (env. 23 kHz) Commande du moteur à...
- Page 56 Information GOLDmini+ 0-255 Marche au ralenti en cas d'ABC activé 0-255 Durée de l'arrêt en cas d'exploitation en navette activée : 1 à 256 sec. 0-255 Règle la luminosité aux sorties de fonction A, 255 = max. 0-255 Règle la luminosité aux sorties de fonction B, 255 = max. Attribution des fonctions (mapping): Chaque bit de la CV correspond à...
- Page 57 0-255 Valeurs pour la courbe caractéristique de vitesse ; par défaut, courbe encodée en usine. 0-255 Durée de course à vide du moteur lorsqu'il n'y a plus de signal sur la voie. t = CV 112 * 0,016 sec.; par défaut env. 0,25 sec 0-255 Modulation d'impulsions en largeur minimale avec régulation pour type de moteur 4 ou 5...
- Page 58 Information GOLDmini+ Fonction 25 Fonction 26 Fonction 27 Fonction 28 Attribution d'une touche de fonction à la télécommande des attelages en marche arrière. Sortie de fonction A = 1 Sortie de fonction B = 2 Sortie de fonction C = 4 0-255 La durée de pleine puissance est réglable sur une série de valeurs multiples de 0,016 secondes.
- Page 60 Information GOLDmini+ Hüttenbergstraße 29 D - 35398 Gießen Hotline: 06403 900 133 Fax: 06403 900 155 http://www.digital-plus.de info@digital-plus.de Diese Betriebsanleitung bitte für späteren Gebrauch aufbewahren! Keep this operation manual for future reference! Conservez ce manuel pour une utilisation ultérieure !
