SYSTÈME D'ADMISSION D'AIR À L'ÉCHAPPEMENT
FAS27060
CONTRÔLE DU SYSTÈME D'ADMISSION
D'AIR À L'ÉCHAPPEMENT
Injection d'air
Le système d'admission d'air à l'échappement
brûle les gaz d'échappement non brûlés en in-
jectant de l'air frais (air secondaire) dans les lu-
mières d'échappement,
l'émission d'hydrocarbures. Lorsqu'il y a dépres-
sion au niveau des lumières d'échappement, la
soupape à clapets s'ouvre et laisse entrer le flux
d'air secondaire dans les lumières d'échappe-
ment. Le point d'inflammation des hydrocar-
bures non brûlés du gaz d'échappement est
d'environ 600 à 700 C (1112 à 1292 F).
Soupape de fermeture d'air
Le bloc de commande électronique contrôle la
soupape de fermeture d'air en fonction de l'état
de la combustion. D'ordinaire, la soupape de fer-
meture d'air s'ouvre afin de laisser passer un
flux d'air lorsque le moteur tourne au ralenti et se
referme afin de couper l'arrivée d'air lors de la
conduite. Si, toutefois, la température du liquide
de refroidissement est inférieure à la valeur spé-
cifiée, la soupape de fermeture d'air reste ou-
verte et permet à l'air de passer dans le tube
d'échappement jusqu'à ce que la température
soit supérieure à la valeur spécifiée.

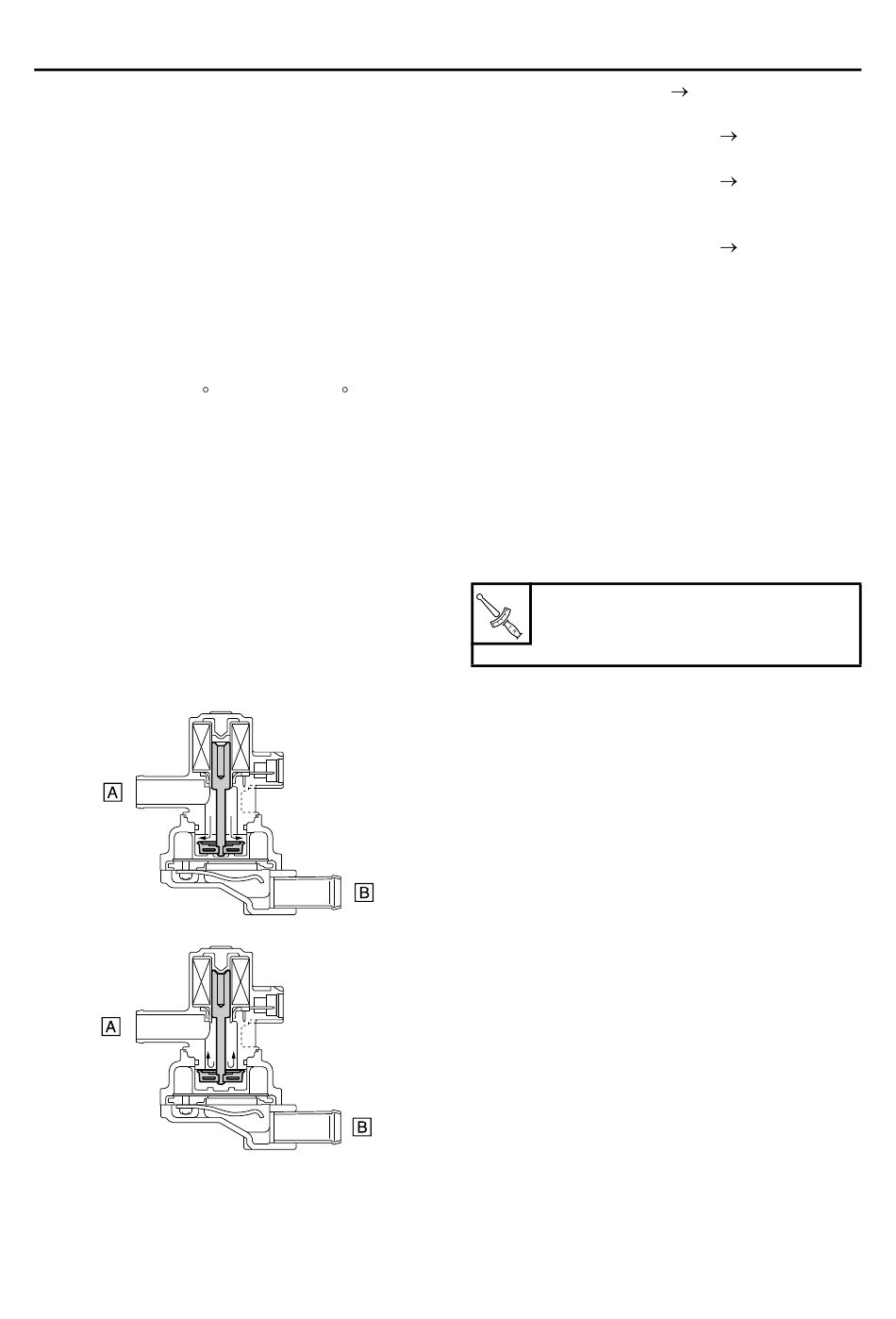

A. Depuis le boîtier de filtre à air
B. Vers la culasse
1. Contrôler :
• Durite
réduisant ainsi
6-18
Connexions lâches
ment.
Fissures/endommagement
• Tuyau
Fissures/endommagement
2. Contrôler :
• Soupape de fermeture d'air
Fissures/endommagement
3. Contrôler :
• Solénoïde du système d'admission d'air à
l'échappement
Se reporter à "CONTRÔLE DU SOLÉNOÏDE
DU SYSTÈME D'ADMISSION D'AIR À
L'ÉCHAPPEMENT" à la page 7-73.
FAS27070
INSTALLATION DU SYSTÈME D'ADMISSION
D'AIR À L'ÉCHAPPEMENT
1. Monter :
• Support de la soupape de fermeture d'air
• Soupape de fermeture d'air
• Coupleur du solénoïde du système d'admis-
sion d'air à l'échappement
Écrou du support de la soupape
de fermeture d'air
7 Nm (0.7 m·kgf, 5.1 ft·lbf)
Brancher correcte-
Remplacer.
Remplacer.
Remplacer.
