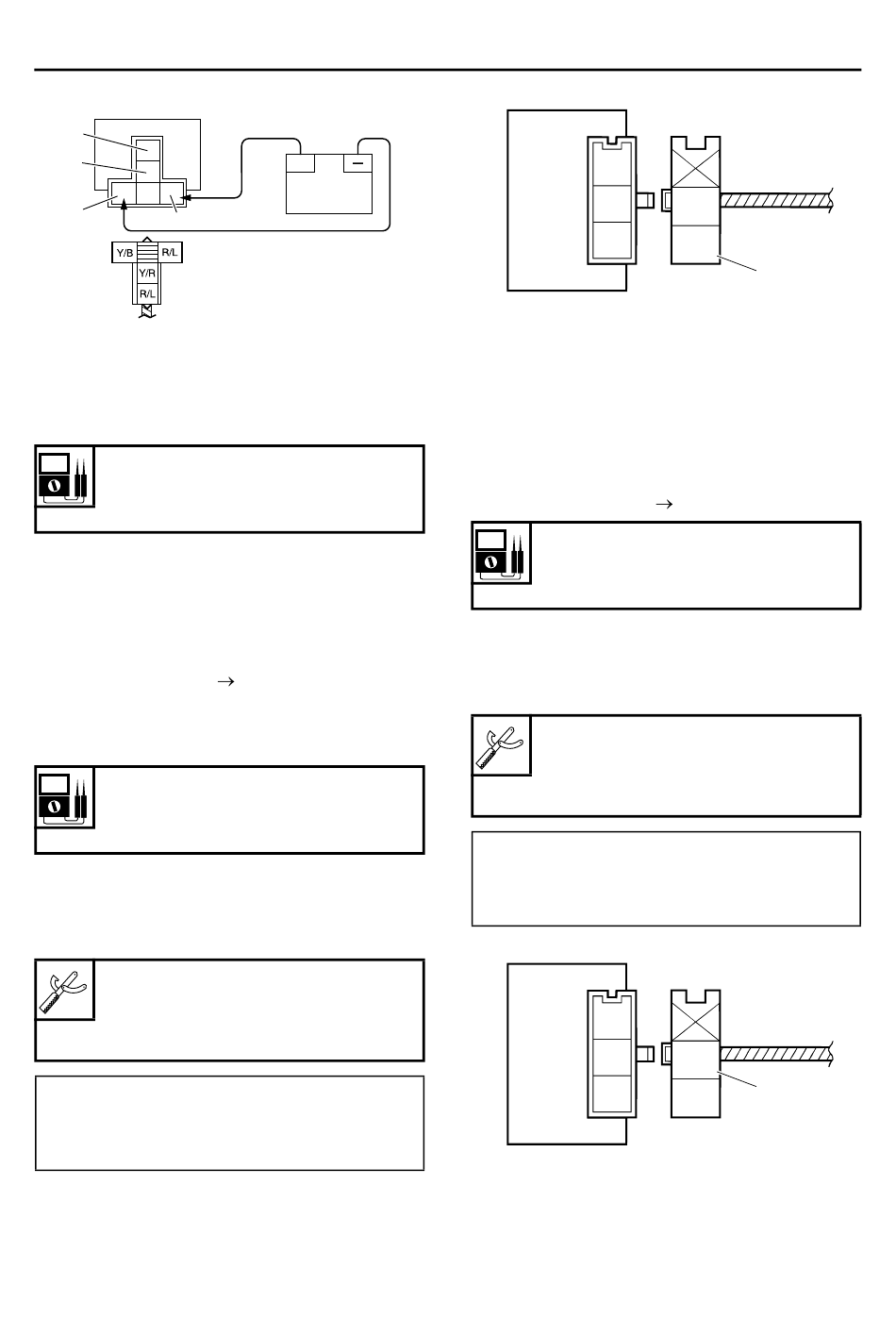

Relais de phare (activé/désactivé)
3
4
2
1
1. Borne de batterie positive
2. Borne de batterie négative
3. Pointe positive du multimètre
4. Pointe négative du multimètre
Résultat
Continuité/pas de continuité
(entre "3" et "4")
FAS2RD1023
VÉRIFICATION DES CLIGNOTANTS/DU
RELAIS DES FEUX DE DÉTRESSE
1. Contrôler :
• Tension d'entrée du relais des feux de dé-
tresse/de clignotant
Hors spécifications
contacteur à clé vers le coupleur du relais des
feux de détresse/de clignotant est défectueux
et doit être réparé.
Tension d'entrée du relais des
feux de détresse/de clignotant
CC 12 V
▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼
a. Relier le multimètre (CC 20 V) au coupleur du
relais des feux de détresse/de clignotant,
comme illustré.
Multimètre
90890-03112
Multimètre analogue
YU-03112-C
• Pointe positive du multimètre
brun/rouge "1"
• Pointe négative du multimètre
Masse
+
le circuit de câblage du
COMPOSANTS ÉLECTRIQUES
b. Placer le contacteur à clé sur "ON".
c. Mesurer la tension d'entrée du relais des feux
de détresse/de clignotant.
▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲
2. Contrôler :
• Tension de sortie du relais des feux de dé-
tresse/de clignotant
Hors spécifications
Tension de sortie du relais des
feux de détresse/de clignotant
CC 12 V
▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼
a. Relier le multimètre (CC 20 V) au coupleur du
relais des feux de détresse/de clignotant,
comme illustré.
Multimètre
90890-03112
Multimètre analogue
YU-03112-C
• Pointe positive du multimètre
brun/blanc "1"
• Pointe négative du multimètre
Masse
b. Placer le contacteur à clé sur "ON".
c. Mesurer la tension de sortie du relais des
feux de détresse/de clignotant.
7-66
Br/W
Br/R
1
Remplacer.
Br/W
1
Br/R
