4 Vérification et réglage de la came sur le mécanisme de
déploiement / basculement du transport
L' angle de la came (A) esur l'ensemble du mécanisme de
déploiement / basculement du transport est programmée
en usine à 112°. Il peut être nécessaire d'ajuster l'angle
de la came si le Road Friendly Transport
pas correctement. Si le système fonctionne correctement,
la plateforme devrait recommencer à tourner pendant que
les roues de transport atteignent la fin de leur course (juste
après le centre).
1. Déserrez deux contre-écrous M10 (A), deux écrous
hexagonaux à embase M10 (B) et rotation la came
plateau (C) pour obtenir le bon angle. Repositionnez
la came de la façon suivante :
• Tournez dans le sens contraire des aiguilles
d'une montre si la les pneumatiques de transport
se déploient trop près des pneumatiques de la
plateforme.
• Tournez dans le sens des aiguilles d'une montre
si les pneus passent en dessous de la plateforme,
mais que la plateforme ne commence pas à passer.
2. Serrez deux écrous hexagonaux à embase M10 (B) et
deux contre-écrous M10 (A).
147888
™
ne se déploie

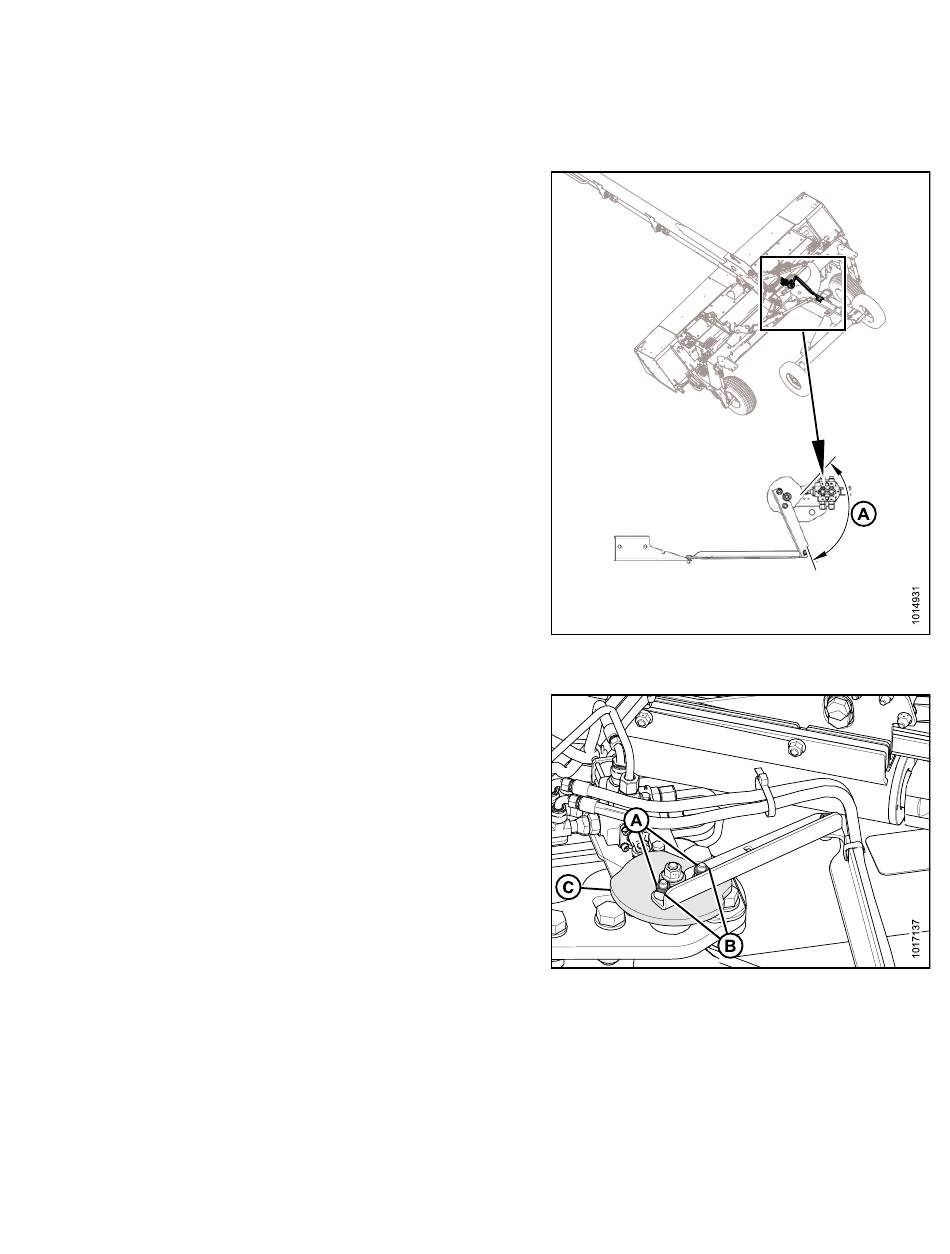

Figure 4.1: Ensemble du mécanisme de
déploiement / basculement du transport
Figure 4.2: Ensemble du mécanisme de
déploiement / basculement du transport
