10.4.7 Raccords hydrauliques à joints toriques axiaux
Les valeurs de couple de serrage sont indiquées dans le tableau ci-après.
1. Vérifiez les composants pour vous assurer que les surfaces
d'étanchéité et les filets des raccords sont exempts de
bavures, d'entailles, d'égratignures ou de tout corps
étranger.
2. Appliquez du liquide hydraulique sur le joint torique (B).
3. Alignez le tube ou le flexible afin que la face plane du
manchon (A) ou (C) touche entièrement le joint torique (B).
4. Vissez à la main l'écrou (D) du tube ou du flexible. L'écrou
doit tourner librement jusqu'à ce qu'il soit totalement
enfoncé.
5. Serrez les raccords en fonction des valeurs indiquées dans
le tableau
10.14, page
NOTE:
Tenez la partie hexagonale du corps du raccord (E), le cas
échéant, pour empêcher toute rotation non souhaitée du
corps du raccord et du flexible lors du serrage de l'écrou du
raccord (D).
6. Utilisez trois clés lors de l'assemblage des raccords ou de
deux flexibles.
7. Contrôlez l'état final du raccord.
Tableau 10.14 Raccords hydrauliques à joints toriques axiaux (ORFS)
Taille du tableau de
bord SAE
-3
-4
-5
-6
8.
Les valeurs de couple de serrage et d'angles indiquées sont basées sur la connexion lubrifiée lors du réassemblage.
9.
Extrémité de type joint torique axial non définie pour cette taille de tube.
215661
193.
Taille de filetage (po)
Dia. ext. du tube (po)
Remarque
9
9/16
9
Remarque
11/16
RÉFÉRENCE

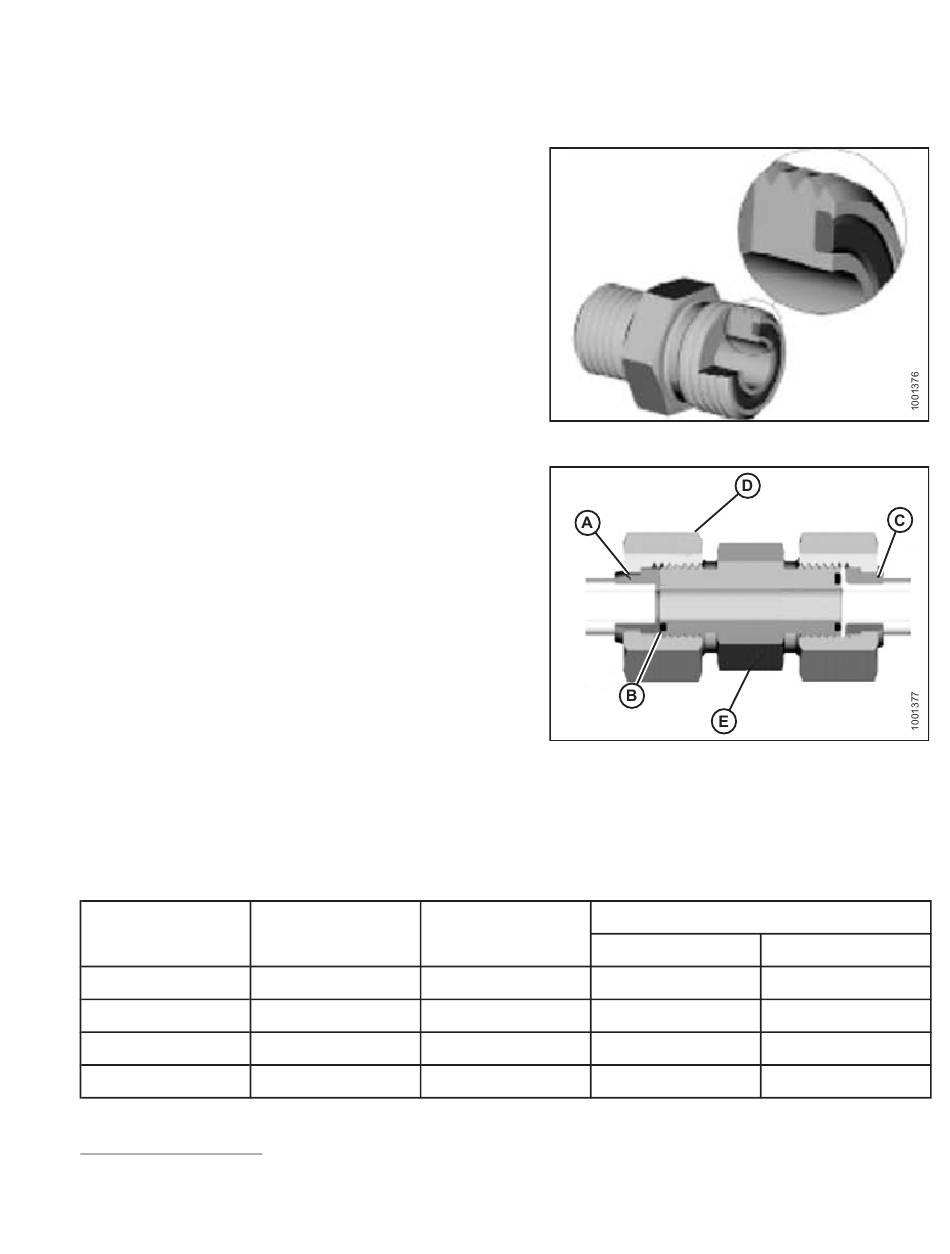

Figure 10.18: Raccord hydraulique
Figure 10.19: Raccord hydraulique
3/16
1/4
5/16
3/8
193
Valeurs de couple de serrage
Nm
pi-lbf
–
25-28
18-21
–
40-44
29-32
