AVVERTENZA
Conservare gli imballi originali per eventuali
trasporti futuri.
Le garanzie di monitor, personal computer
e stampante decadono se manca l'imballo
originale.
AVVERTENZA
In caso di prima installazione o ricambio, con-
servare le batterie in posizione verticale ed in
luogo asciutto e privo di fonti di calore loca-
lizzate. Per ogni ulteriore informazione rifarsi
alle condizioni di stoccaggio della macchina per
come riportate in questo documento.

MESSA IN OPERA

ATTENZIONE
Eseguire con attenzione le operazioni di
disimballaggio, montaggio, sollevamento e
installazione descritte.
L'inosservanza di tali raccomandazioni può
provocare danneggiamenti alla macchina e
pregiudicare la sicurezza dell'operatore.
IMPORTANTE A seconda della varie confi-
gurazioni ordinabili della macchina, alcuni
componenti o sottosistemi presenti in questo
manuale potrebbero non corrispondere a
quanto ordinato.

Assemblaggio macchina

- Sballare l'apparecchio ponendo gli imballi
nella posizione segnalata dalle indicazioni
riportate sopra.
- Togliere il monitor dall'apposito imballo.
- Inserire il monitor nell'apposito alloggiamento
facendo passare i cavi di alimentazione e
segnale nello scasso predisposto, fissare la
base del monitor con l'apposita staffa e bloc-
care il tutto con le viti in dotazione. Nel caso
si utilizzi un monitor con base molto piccola
utilizzare anche l'apposito riduttore inserito
nella dotazione dell'allineatore.

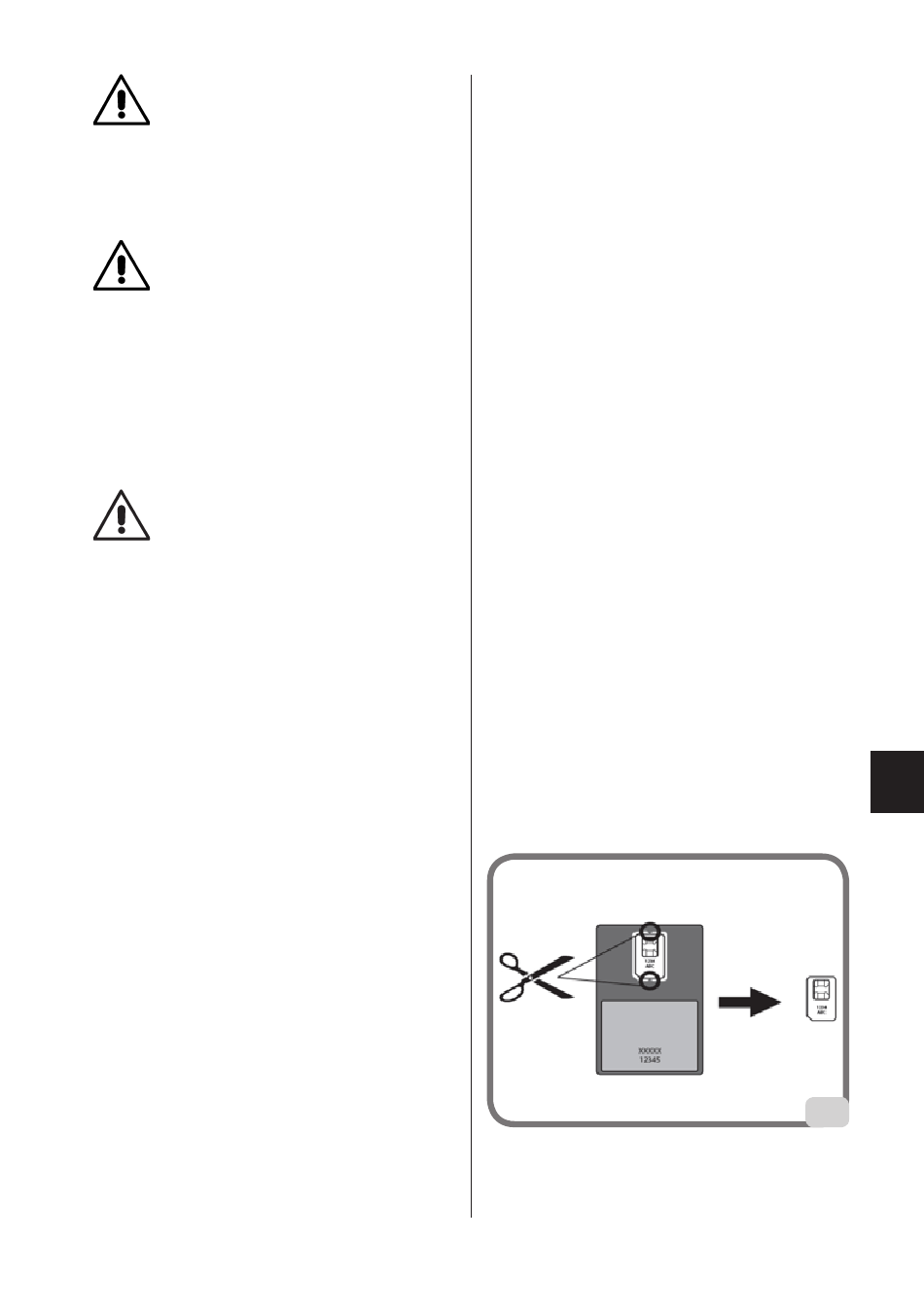

- Prendere la Sim Card allineatore (fig.52) ed
estrarla dal supporto prefustellato (conser-
vare il supporto della sim card con il numero
di serie per eventuali richieste ed interventi
futuri di assistenza).
Manuale d'uso R.E.M.O. COMPACT
a) Nel caso si utilizzi il dispositivo LETTORE
SIM CARD inserire la Sim Card nell'apposito
connettore (A, fig.53 con la scatola aperta)
con i contatti dorati rivolti verso il basso e il
lato con lo smusso rivolto verso l'esterno del
lettore (B, fig.53). Reinserire il frontale (fig.54).
E' possibile adagiare il lettore sul ripiano
accanto al PC;
b) Nel caso si utilizzi il dispositivo HARD LOCK
inserire la Sim Card nell'apposito connettore
(estraibile e richiamabile utilizzando un qua-
lunque oggetto appuntito, come mostrato in
fig.55) con i contatti dorati rivolti verso il basso
e il lato con lo smusso rivolto verso l'esterno
del lettore (A, fig.55). Reinserire il connettore
estraibile contenente ora la Sim Card.
- Estrarre il personal computer dall'imballo.
- Alloggiare il computer sulla colonna verticale
superiore.
- Collegare i cavi ai rispettivi connettori. Tutte
le spine sono marcate in modo univoco sulla
rispettiva presa del PC. Inserire le spine a
fondo senza forzare eccessivamente e, dove
presenti, avvitare le viti di sicurezza.
- L'allineatore viene fornito predisposto per
un'alimentazione a 230 Vac.
- Inserire il cavo di alimentazione nell'apposita
spina della stazione di ricarica delle unità ro-
botizzate, prima di effettuare tale operazione
leggere il capitolo "Allacciamento elettrico".
- Accendere l'allineatore con l'interruttore ge-
nerale, monitor e stampante con gli appositi
interruttori.
- Procedere all'eventuale aggiornamento del
software allineatore e all'installazione degli
eventuali kit opzionali.
