11. Zkouška těsnosti a vakuové sušení
Po dokončení veškerých prací na potrubí a venkovní jednotka je
připojena k vnitřní jednotce, je nutné provést následující kroky:
zkontrolovat případné netěsnosti v potrubním rozvodu chladiva
provést podtlakové sušení pro odstranění veškeré vlhkosti z
potrubního rozvodu chladiva.
Pokud existuje možnost výskytu vlhkosti v rozvodu chladiva
(například mohla do potrubí proniknout dešżová voda), proveďte
nejprve podtlakové sušení (viz níže), dokud není odstraněna veškerá
vlhkost.
11.1. Obecné pokyny
U veškerého potrubí uvnitř jednotky byla provedena zkouška
těsnosti ve výrobě.
Použijte 2stupňové podtlakové čerpadlo se zpětným ventilem,
které umožňuje odsávání do podtlaku –100,7 kPa (5 Torr
absolutní, –755 mm Hg).
Připojte podtlakové čerpadlo k servisní přípojce uzavíracího
ventilu plynu.
POZNÁMKA
Před
provedením
podtlakového sušení se ujistěte, že plynový uzavírací
ventil a kapalinový uzavírací ventil jsou pevně
uzavřené.
Používejte podtlakové čerpadlo výhradně pro R410A.
Používání stejného podtlakového čerpadla pro různá
chladiva
může
podtlakového čerpadla nebo jednotky.
VÝSTRAHA
Do chladicího cyklu nepřidávejte žádné jiné chladivo,
než předepsané chladivo (R410A).
Když dojde k úniku plynného chladiva, vyvětrejte
místnost co možná nejdříve a co možná nejdéle.
Chladivo R410A, stejně jako ostatní chladiva, musí
být vždy regenerováno a nikdy nesmí být vypouštěno
do okolního prostředí.
INFORMACE
Nečistěte vzduch chladivem. Použijte podtlakové čerpadlo
pro odsátí instalace.
Jestliže používáte přídavné chladivo, proveďte vypuštění
vzduchu z potrubí chladiva a z vnitřní jednotky pomocí
podtlakového čerpadla a pak proveďte plnění přídavného
chladiva.
K ovládání vřetena uzavíracího ventilu použijte klíč s
šestihrannou hlavou (4 mm).
Instalační návod
11
zkoušky
těsnosti
nebo
mít
za
následek
poškození
Veškeré spoje potrubí chladiva musí být utaženy momentovým
klíčem a předepsaným utahovacím momentem. Podrobnosti
jsou uvedeny kapitole "10.2. Připojení potrubí chladiva k
venkovní jednotce" na straně 10.
1
4
8
2
3
5
6
7 8 9

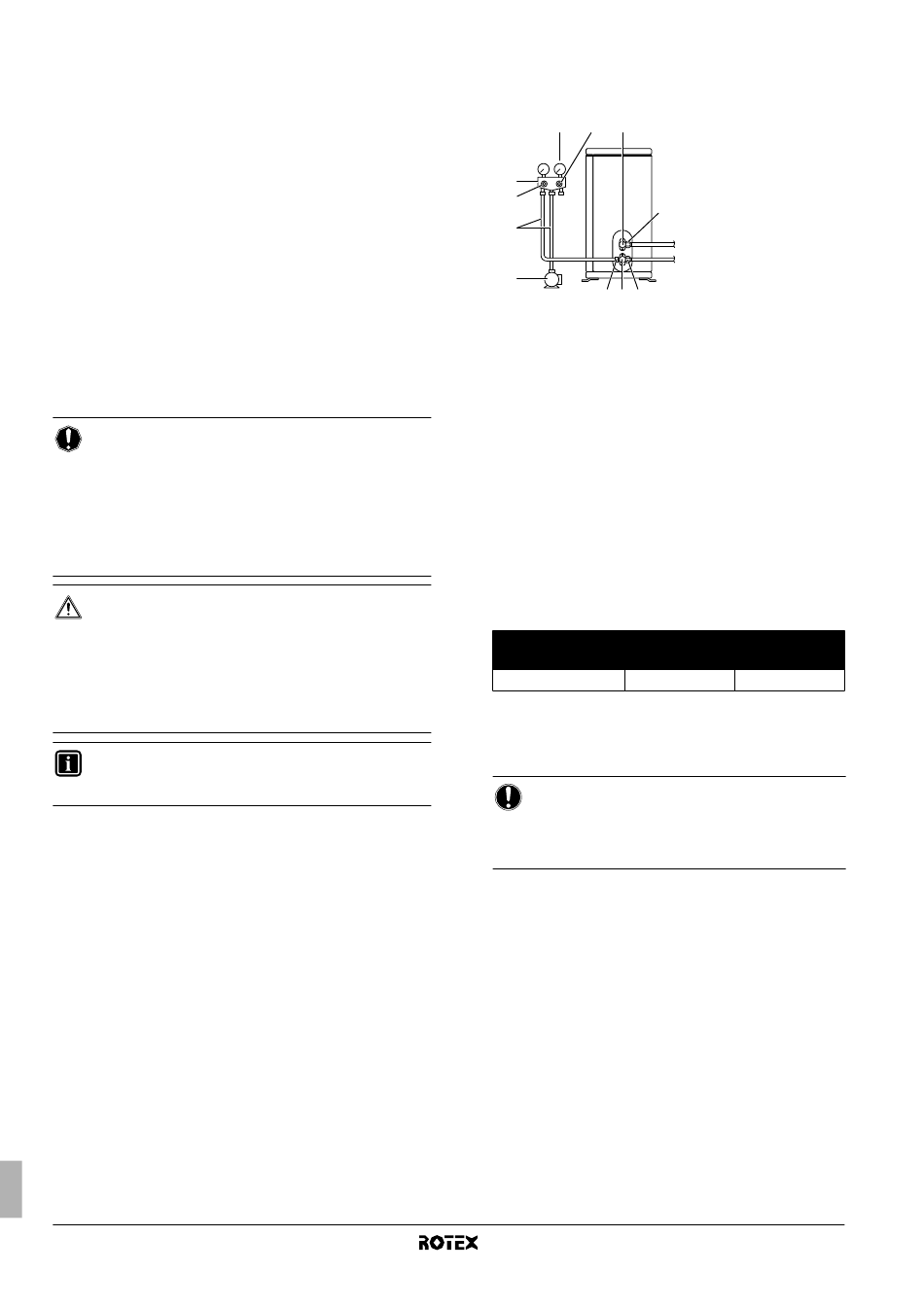

1 Tlakoměr
2 Vícecestný manometr
3 Nízkotlaký ventil (Lo)
4 Vysokotlaký ventil (Hi)
5 Plnicí hadice
6 Podtlakové čerpadlo
7 Servisní přípojka
8 Kryty ventilů
9 Plynový uzavírací ventil
10 Kapalinový uzavírací ventil
1
Připojte vystupující stranu (na které je nalisován šroubový kolík)
plnicí hadice jdoucí z měrného rozdělovače k servisní přípojce
uzavíracího ventilu plynu.
2
Úplně otevřete nízkotlaký ventil (Lo) a úplně zavřete vysokotlaký
ventil (Hi) měrného rozdělovače.
Vysokotlaký ventil následně nevyžaduje žádnou obsluhu.
3
Proveďte podtlakové čerpání. Zkontrolujte, že kombinovaný
tlakoměr udává hodnotu –0,1 MPa (–760 mm Hg).
Doba provozu
4
Zavřete nízkotlaký ventil (Lo) měrného rozdělovače a zastavte
podtlakové čerpadlo.
V tomto stavu počkejte 4-5 minut a kontrolujte, že se ručička
sdruženého měřidla nepohybuje zpět.
POZNÁMKA
Jestliže se ručička měřidla pohybuje zpět, může to
signalizovat výskyt vlhkosti nebo únik ze spojovacích
dílů. Po kontrole všech spojovacích dílů a po mírném
povolení a opětném utažení matic opakujte kroky 2 až 4.
5
Sundejte kryty z uzavíracího ventilu kapaliny a z uzavíracího
ventilu plynu.
6
Pomocí šestihranného klíče otevřete uzavírací ventil kapaliny
otočením jeho vřetene o 90 stupňů proti směru hodinových
ručiček.
Po 5 sekundách ventil zavřete a zkontrolujte únik plynu.
S použitím mýdlové vody zkontrolujte únik plynu z rozšíření
konců trubek vnitřní jednotky, rozšíření konců trubek venkovní
jednotky a z vřeten ventilů.
Po dokončení kontroly odstraňte veškerou mýdlovou vodu.
7
Odpojte plnicí hadici ze servisní přípojky uzavíracího ventilu
plynu a pak úplně otevřete uzavírací ventily kapaliny a plynu.
Nepokoušejte se otáčet vřetenem ventilu za jeho doraz.
8
Utáhněte kryty ventilů a kryty servisních přípojek pro uzavírací
ventily kapaliny a plynu momentovým klíčem předepsanými
utahovacími momenty. Podrobnosti jsou uvedeny kapitole
"10.2. Připojení potrubí chladiva k venkovní jednotce" na
straně 10.
Venkovní jednotka pro tepelné čerpadlo vzduch-voda
10
Délka potrubí
>
15 m
15 m
10 minut
15 minut
RRLQ006~008BBV3
