Soupape D'échappement; Soupape D'admission - Kohler Command PRO EFI ECH940 Manuel D'entretien

Démontage/Contrôle et révision
Inspection et entretien

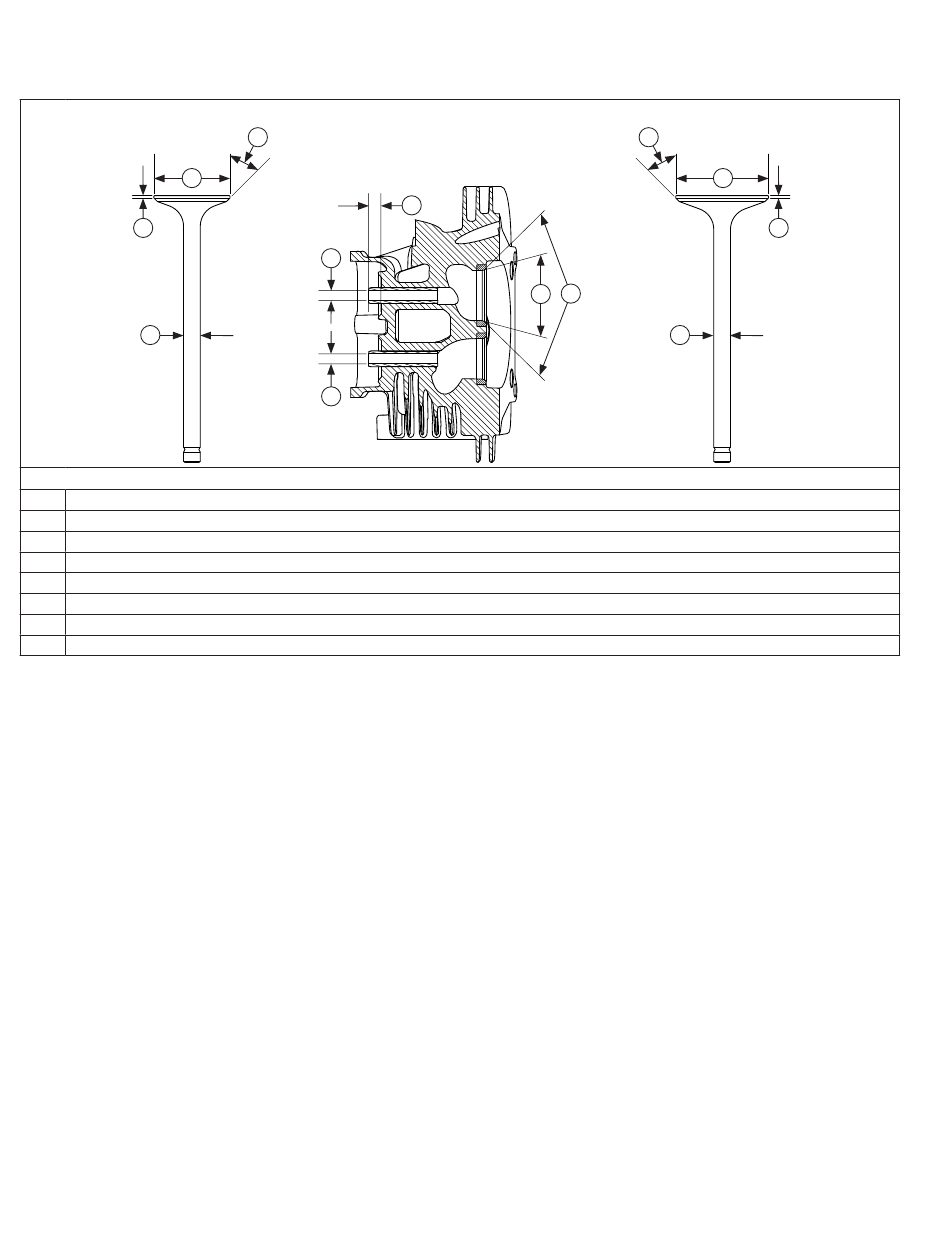

Détails de soupape
SOUPAPE D'ÉCHAPPEMENT
E
G
H
Dimension
A Angle du siège
B Siège conique
C Profondeur du guide
D Diamètre intérieur du guide
E Diamètre de tête de soupape
F Angle de la face de soupape
G Marge de soupape (Min.)
H Diamètre de tige de soupape
Après le nettoyage, contrôlez la planéité de la culasse et de la surface correspondante du carter à l'aide d'une plaque ou d'un
morceau de verre et d'un calibre. La tolérance de planéité maximale autorisée est de 0,076 mm (0,003 po).
Vérifi ez soigneusement les mécanismes des soupapes. Vérifi ez les ressorts des soupapes et les fi xations correspondantes pour
détecter une usure excessive ou une distorsion. Vérifi ez les soupapes, leurs sièges ou les inserts pour détecter des signes de
piquage, de fi ssures ou de distorsion. Contrôlez le jeu des tiges de soupape dans les guides.
Des démarrages diffi ciles ou une perte de puissance associée à une consommation de carburant élevée peuvent être causés par
des soupapes défectueuses. Bien que ces symptômes puissent aussi être attribués à des bagues usées, commencez par retirer
et contrôler les soupapes. Une fois retirées, nettoyez les têtes de soupape, les côtés et les tiges avec une brosse métallique
électrique.
Puis, contrôlez avec précision chaque soupape pour détecter les culasses faussées, une corrosion excessive ou des extrémités de
tige usées. Remplacez les soupapes en mauvais état.
Guides de soupape
Si un guide de soupape est usé au-delà des recommandations, il ne guide plus la soupape de manière rectiligne. Ceci peut brûler
un des côtés ou un des sièges de soupape, entraîner une perte de compression et une consommation excessive d'huile.
Pour contrôler le jeu entre le guide et la tige de la soupape, nettoyez soigneusement le guide et mesurez le diamètre intérieur
à l'aide d'une jauge. Puis, à l'aide d'un micromètre d'extérieur, mesurez le diamètre de la tige de soupape sur différents points
où celle-ci bouge sur le guide. Utilisez le diamètre de tige le plus large pour calculer le jeu en soustrayant le diamètre de tige au
diamètre du guide. Si le jeu de l'admission dépasse 0,038/0,076 mm (0,0015/0,0030 po) ou si le jeu d'échappement dépasse
0,050/0,088 mm (0,0020/0,0035 po), déterminez si ce jeu excessif est dû à la tige ou au guide.
L'usure maximale (diamètre intérieur) du guide de soupape d'admission est de 7,135 mm (0,2809 po), alors que 7,159 mm (0,2819
po) correspond à l'usure maximale autorisée sur le guide d'échappement. Les guides ne peuvent pas être retirés mais peuvent
être surdimensionnés à 0,25 mm (0,010 po). Les soupapes avec des tiges surdimensionnées à 0,25 mm doivent alors être
utilisées.
Si les guides se situent dans les limites, mais que les tiges des soupapes sont usées au-delà des limites fi xées, installez de
nouvelles soupapes.
Sièges de soupape rapportés
Les sièges rapportés des soupapes d'admission et d'échappement sont en alliage d'acier durci et ajustés à la presse dans la
culasse. Ils ne sont pas remplaçables mais peuvent être reconditionnés s'ils ne sont pas en mauvais état. S'ils sont fi ssurés ou très
abîmés, la culasse doit être remplacée.
74
F
C
D
D
Admission
89°
30°
8,5 mm (0,334 po)
7,038/7,058 mm (0,2771/0,2779 po)
38,625/38,685 mm (1,5206/1,5230 po)
45°
1,0 mm (0,0393 po)
6,982/7,000 mm (0,2749/0,2756 po)
KohlerEngines.com

SOUPAPE D'ADMISSION

ADM
A
B
ECH
7,038/7,058 mm (0,2771/0,2779 po)
31,625/31,825 mm (1,2450/1,2549 po)
6,970/6,988 mm (0,2744/0,2751 po)
F
E
G
H
Échappement
89°
30°
8,5 mm (0,334 po)
45°
1,0 mm (0,0393 po)
62 690 16 Rév. --
