Démontage/Contrôle et révision

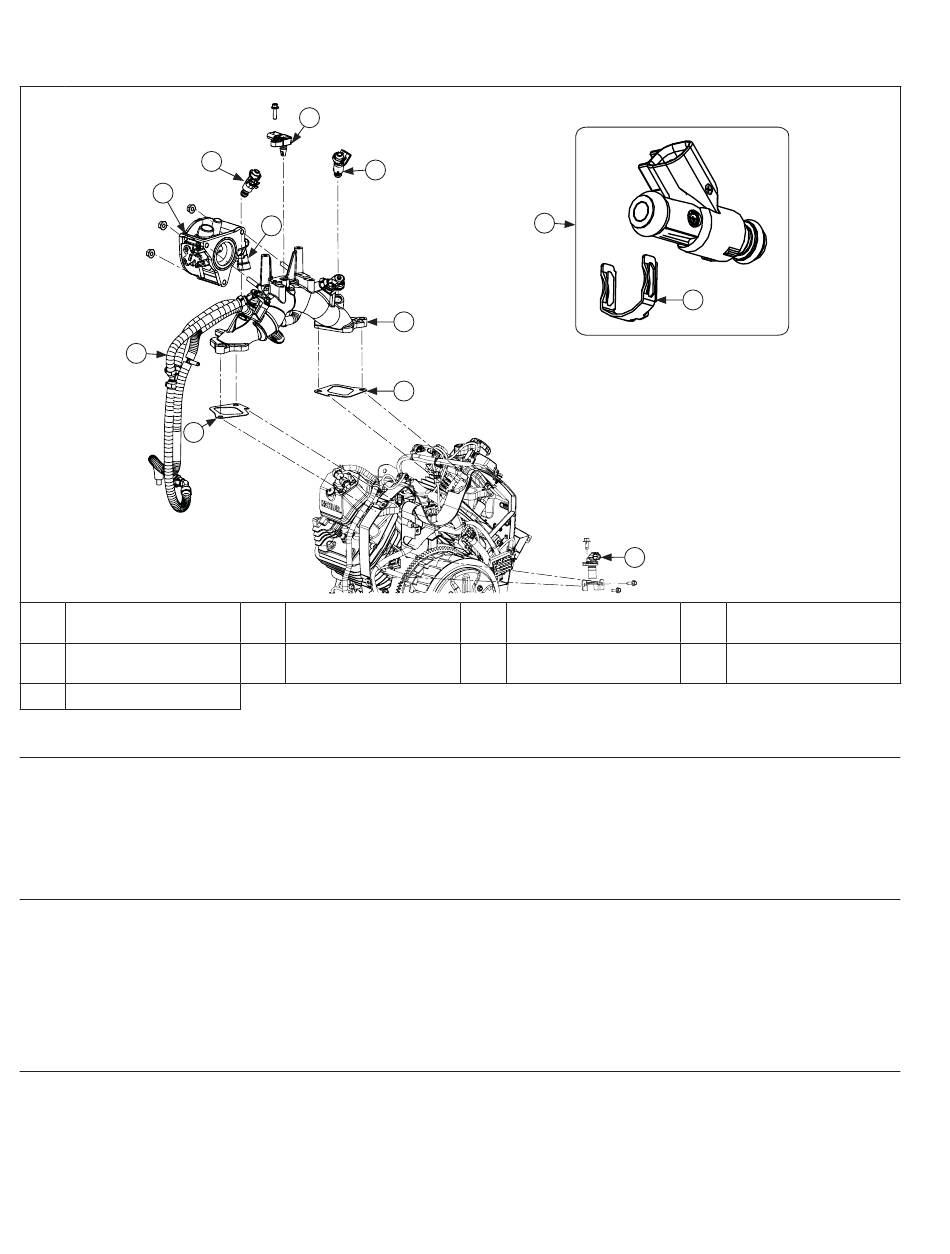

Composants de la tubulure d'admission
F
D
B
Capteur de position du
A
vilebrequin
E
Capteur TPS
I
Capteur TMAP
Dépose du capteur de pression absolue de la tubulure d'admission/Sonde de température (TMAP)
REMARQUE :
Il n'est pas nécessaire de démonter la sonde TMAP de la tubulure d'admission, sauf en cas de dommage ou de
défaillance.
1.
Avec un tournevis, glissez la patte de blocage sur le connecteur électrique.
2.
Détachez le connecteur.
3.
Retirez la vis et tirez le capteur TMAP hors de la tubulure d'admission.
Dépose du corps de papillon
REMARQUE :
Repérez la position du connecteur électrique de l'injecteur de carburant avant la dépose.
1.
Débranchez le connecteur du capteur de position de papillon.
2.
Débranchez le fl exible de ventilation du corps de papillon.
3.
Glissez le corps de papillon hors des goujons.
4.
Avec un marqueur, notez 1 ou 2 sur chacun des connecteurs, pour signaler la culasse qui convient.
5.
Débranchez les connecteurs de l'injecteur de carburant.
Dépose des injecteurs de carburant
REMARQUE :
Il n'est pas nécessaire de démonter les injecteurs de carburant de la tubulure d'admission, sauf en cas de
dommage ou de défaillance.
REMARQUE :
Notez la position de l'injecteur de carburant avant la dépose.
1.
Retirez la vis et sortez l'injecteur de la tubulure d'admission.
2.
Une fois retiré, tirez le clip de fi xation en métal accrochant l'injecteur de carburant au chapeau d'injecteur de carburant. Il se
peut qu'il reste du carburant dans la conduite. Les éclaboussures doivent être immédiatement nettoyées.
68
I
G
G
E
Joint de tubulure
B
d'admission
F
Corps de papillon
G
C
B
C
Tubulure d'admission
G
Injecteur de carburant
KohlerEngines.com
H
A
D
Rampe de carburant
Clip de fi xation en
H
métal
62 690 16 Rév. --
