6.
Montez une rondelle ordinaire sur chaque vis. Appliquez
du Loctite
®
242
®
sur les fi lets des vis.
7.
Retirez avec précaution les goujons et remplacez-les par
des vis. Serrez les vis au couple de 9,9 N·m (88 po-lb).
Recommencez la procédure pour les autres vis et
goujons.
Installation de la grille à débris et de ventilateur option 2
Ne pas respecter la procédure d'utilisation ou
de remontage de la grille peut endommager
la grille et de graves blessures.

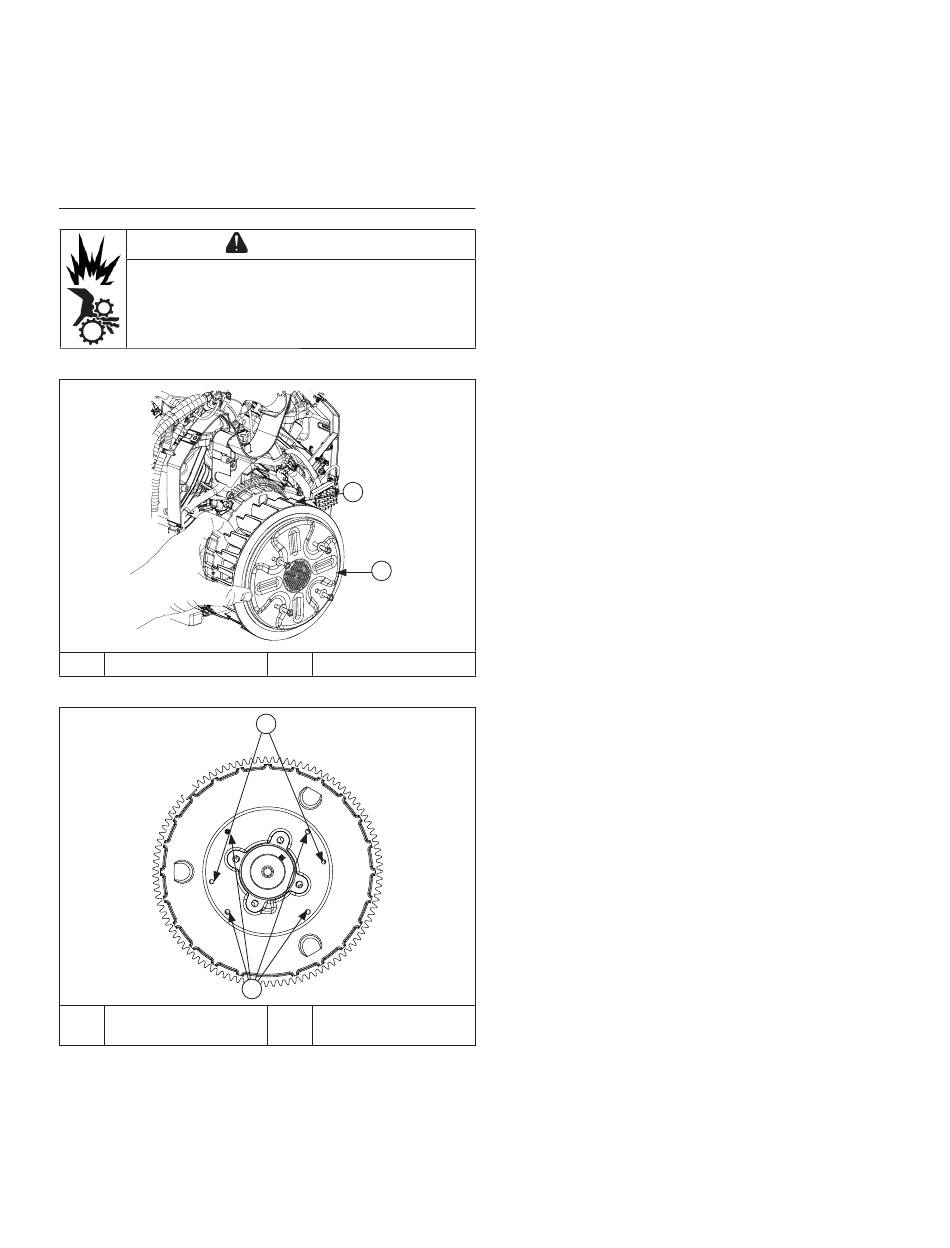

Composants de ventilateur et de grille à débris
A
Ventilateur
Détail des trous de montage du ventilateur
Trous de montage du
A
ventilateur
62 690 16 Rév. --
ATTENTION
A
B
B
Grille à débris
B
A
Trous de localisation
B
du ventilateur
KohlerEngines.com
REMARQUE : Conservez cet ordre si le ventilateur et la grille
à débris sont sous forme d'ensemble et non
remplacé individuellement.
1.
Vérifi ez la position du volant sur le moteur. Repérez les
deux localisations du trou pilote du ventilateur sur la
surface du volant.
Les trous pilotes acceptent les deux goupilles de
localisation moulées sur la surface de contact du
ventilateur de refroidissement du moteur.
2.
Avec les deux mains, attrapez le ventilateur, la crépine et
le matériel sous forme d'ensemble (comme décrit section
Démontage).
3.
Positionnez verticalement pour placer la surface de
contact du ventilateur contre la surface de montage du
ventilateur du volant.
4.
Tournez le ventilateur/crépine. Vérifi ez les goupilles de
localisation sur le ventilateur et assurez-vous qu'elles
touchent les trous de localisation sur la surface du volant.
5.
Tout en maintenant le ventilateur/crépine en place contre
le volant, commencez à serrer les vis du ventilateur/
crépine dans le volant.
6.
Vissez les quatre vis à la main en alignant correctement
les goupilles de localisation avec les trous de localisation
dans le moteur. Serrez les vis au couple de 9,9 N·m (88
po-lb).
Remontage
95
