Reconditionnez les sièges des soupapes selon les instructions accompagnant la fraise pour sièges de soupape utilisée. La coupe
fi nale doit être effectuée avec une fraise de 89° comme indiqué pour l'angle de siège de soupape. Coupez l'angle correct du
collet de soupape de 45° comme spécifi é. L'angle du siège de soupape approprié (44,5°, la moitié de l'angle complet de 89°) doit
atteindre l'angle d'interférence souhaité de 0,5° (1,0° coupe complète) avec une pression maximale sur les diamètres extérieurs du
collet et du siège de la soupape.
Rodage des soupapes
Les soupapes neuves ou reconditionnées doivent être rodées pour assurer une bonne étanchéité. Utilisez une rectifi euse de
soupape manuelle avec une ventouse pour le rodage fi nal. Recouvrez le collet de la soupape d'une légère couche de pâte
abrasive fi ne et faites tourner la soupape sur son siège à l'aide de la rectifi euse. Continuez le meulage jusqu'à ce que les surfaces
du siège et du collet soient lisses. Nettoyez soigneusement la culasse dans de l'eau chaude additionnée de savon pour éliminer
toute trace de la pâte adhésive. Séchez la culasse et appliquez une fi ne couche d'huile SAE 10 pour empêcher toute corrosion.
Joints de tige de soupape
Ces moteurs utilisent les joints d'étanchéité de soupape sur les soupapes d'admission et d'échappement. Utilisez toujours des
joints neufs quand les soupapes sont retirées de la culasse. Les joints doivent aussi être remplacés s'ils sont détériorés ou
endommagés. Ne réutilisez jamais les vieux joints d'étanchéité.

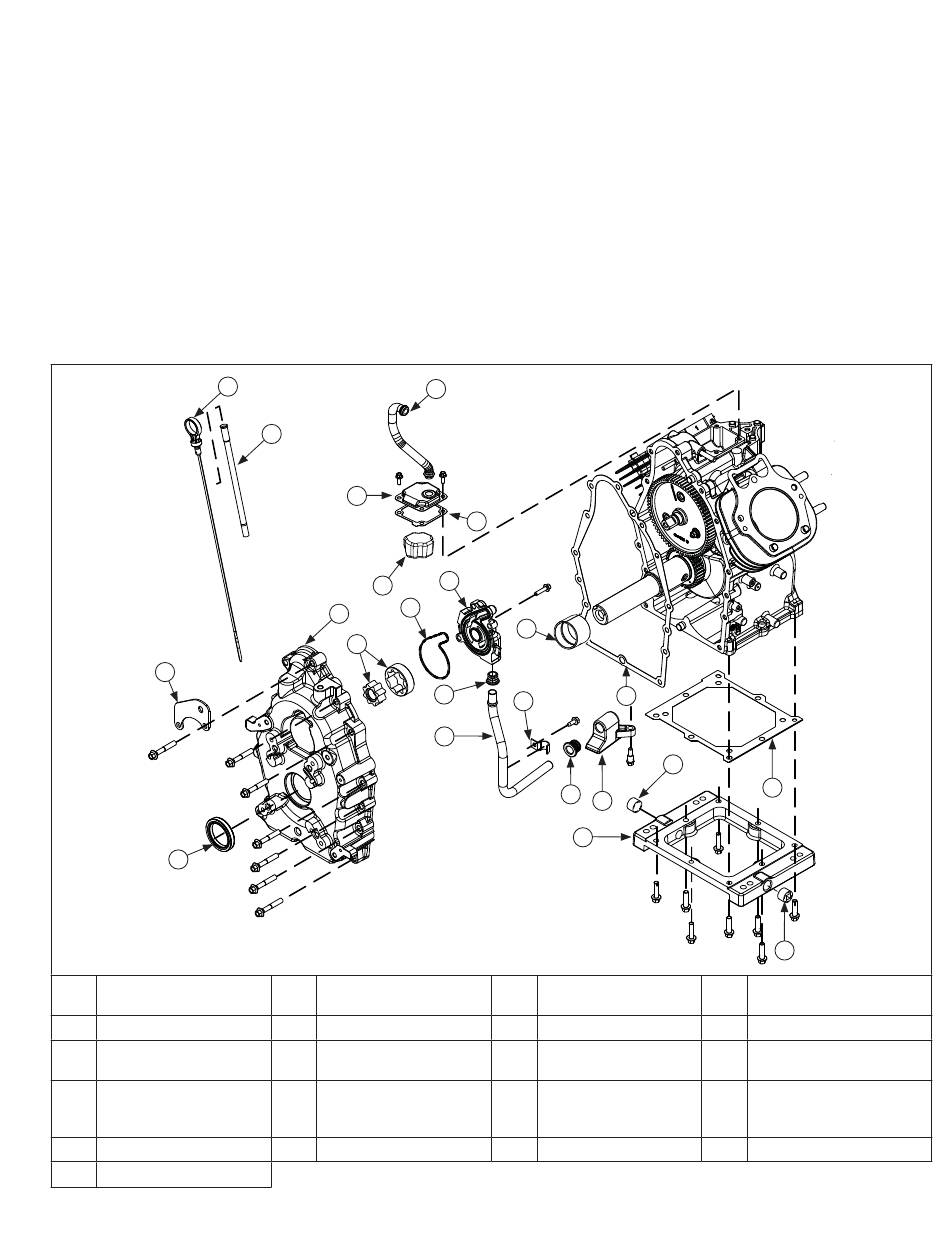

Composants de réservoir d'huile/plaque de fermeture/renifl ard
N
T
U
A Plaque de fermeture
E Tube de récupération
I Réservoir d'huile
Palier sans butée du
M vilebrequin (prise de
mouvement)
Q Joint du renifl ard
U Joint d'étanchéité
62 690 16 Rév. --
S
O
P
D
R
C
A
B
G
E
B Engrenages Gerotor
F Collier
J Bouchon de vidange
N Jauge
R Filtre
KohlerEngines.com
Démontage/Contrôle et révision
Q
M
L
F
G
H
I
Joint torique de
C
pompe à huile
G Joint d'entrée
K Joint
O Tube de jauge
S Tuyau du renifl ard
J
K
J
D Boîtier de pompe à huile
H Crépine de récupération
Joint de plaque de
L
fermeture
P Renifl ard
T Ruban de levage
