Exemples - GRAUPNER Computer System mx-16s Manuel D'utilisation

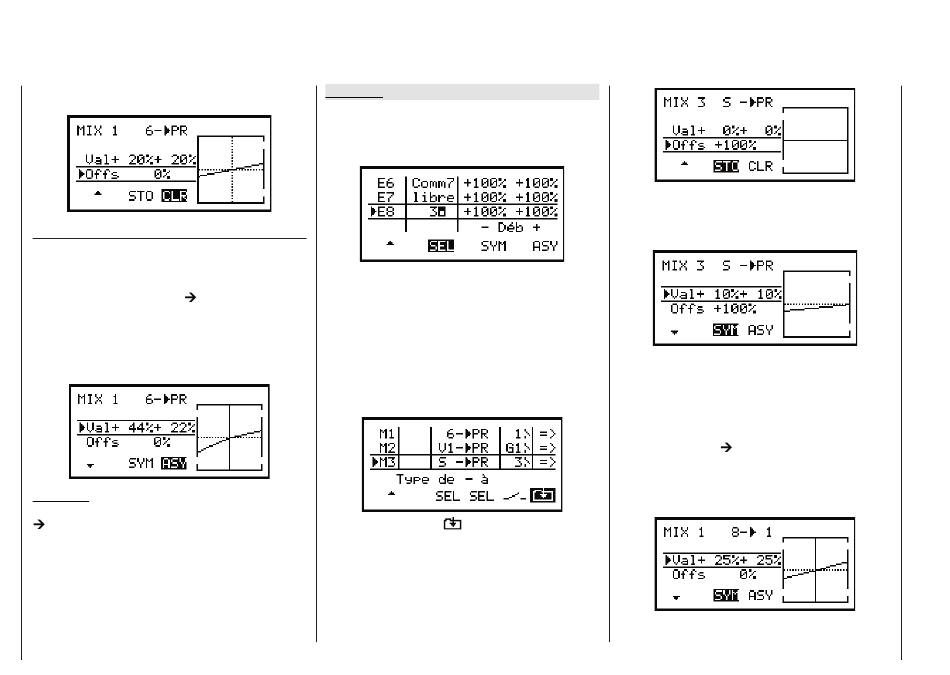

Si vous voulez mettre le point Offset de -75% à 0%,
vous obtiendrez la confi guration suivante:
Parts de mixage asymétriques
Bien souvent, on a besoin de deux parts de mixages dif-
férentes de part et d'autre du point neutre du mixage.
Si vous remettez l'Offset que nous avions pris com-
me exemple dans le mixage „6 PR" de nouveau 0%
(voir vue ci-dessus), puis en allant sur le champ ASY, et
en tournant le bouton de réglage dans la direction cor-
respondante, vous pouvez régler les parts de mixage
de part et d'autre, séparément, c'est-à-dire à gauche et
droite du point réglé Offset :
Remarque :
Dans le cas d'un mixage sur interrupteur, de type „S
NN", il faut inverser le sens de fonctionnement de
l'interrupteur. La ligne verticale passe de la page de
gauche à la page de droite.
80 Mixages libres

Exemples :

1. Pour l'ouverture et la fermeture du crochet de remor-
quage, l'interrupteur SW 3 a été attribué à la voie 8,
dans le menu »Réglage des éléments de comman-
de«.
Comme il faut toujours légèrement tirer sur le man-
che de commande de la profondeur lors d'un remor-
quage, il faut légèrement trimer la profondeur en
agissant sur le Servo de profondeur qui est bran-
ché sur la sortie 3 du récepteur. L'affi chage décrit
en page 77, le troisième mixage linéaire a été con-
çu dans ce but, à savoir avec la voie sur interrupteur
„S" en tant qu'entrée de mixage. Mettez maintenant
l'interrupteur en position mixage „ARRET" (non actif)
...
... et, par le symbole passez sur le deuxième
écran. En appuyant sur la touche SELECT, choi-
sissez avec la touche de fonction de droite la ligne
„Offs", puis ré appuyez sur la touche SELECT ... en
fonction de la position de l'interrupteur, la valeur Off-
set passe de +100% à -100%.
En appuyant sur la touche SELECT, et avec la tou-
che de fonction de droite, allez dans la ligne « Val »
(course) – après avoir mis l'interrupteur en position
„Marche" – et réglez la part de mixage.
2. Cet exemple concerne un hélicoptère :
Si vous souhaitez, dans un programme hélico, régler
le trim avec une des deux touches INC/DEC CTRL
5 ou 6, affectez à un de ces deux éléments de com-
mande, dans le menu »Réglage des éléments de
commande«, la voie « E8 ». Ensuite, vous défi nissez
un mixage libre 8 1 avec une part de mixage sy-
métrique, de 25% par exemple. Cet élément de com-
mande agira, du fait du mixage interne déjà défi ni,
de la même manière sur tous les Servos concernés,
sans infl uencer le Servo de commande des gaz.
