Proba de etanşeitate
Proba de etanşeitate trebuie să se conformeze EN 378-2.
1 Proba de etanşeitate la vid
1.1 Evacuaţi lichidul şi gazul din sistem până la –100,7 kPa
(5 torr).
1.2 Când vidul a fost atins, opriţi pompa de vid şi controlaţi ca
presiunea să nu crească cel puţin 1 minut.
1.3 Dacă presiunea creşte, sistemul conţine umezeală (a se
vedea uscarea cu vid de mai jos) sau are scăpări.
2 Proba de etanşeitate la presiune
2.1 Întrerupeţi vidul prin presurizare cu azot gaz la o presiune
internă de minim 0,2 MPa (2 bar).
Nu aduceţi niciodată presiunea internă la mai mult de
presiunea maximă de exploatare a unităţii, adică 4,0 MPa
(40 bar).
2.2 Controlaţi cu soluţie cu spumă toate racordurile tubulaturii
pentru a depista scurgerile.
Aveţi grijă să utilizaţi o soluţie cu spumă pentru
control recomandată de distribuitorul dvs.
Nu folosiţi apă cu săpun, care poate cauza
fisurarea piuliţelor olandeze (apa cu săpun poate
conţine sare, care absoarbe umezeala ce va
îngheţa la răcirea tubulaturii), şi/sau cauzează
corodarea racordurilor mandrinate (apa cu săpun
poate conţine amoniu care induce un efect
corosiv între piuliţa olandeză din alamă şi
evazarea din cupru).
2.3 Evacuaţi tot azotul gaz.
Uscarea cu vid
Pentru a îndepărta toată umezeala din sistem, procedaţi după cum
urmează:
1. Evacuaţi sistemul timp de cel puţin 2 ore la un vid ţintă de
–100,7 kPa.
2. Controlaţi ca având pompa de vid oprită, vidul ţintă să se menţină
timp de cel puţin 1 oră.
3. Dacă nu reuşiţi să atingeţi vidul ţintă în 2 ore sau să menţineţi vidul
timp de 1 oră, sistemul poate conţine prea multă umezeală.
4. În acest caz, întrerupeţi vidul prin presurizare cu azot gaz la o
presiune internă de 0,05 MPa (0,5 bar) şi repetaţi etapele 1 la 3
până când toată umezeala a fost îndepărtată.
5. Ventilele de închidere pot fi acum deschise, şi/sau poate fi încărcat
agent frigorific suplimentar (a se vedea "Încărcarea agentului
frigorific" la pagina 9).
După deschiderea ventilului de închidere, este posibil ca
presiunea din tubulatura agentului frigorific să nu crească.
Acest fenomen ar putea fi cauzat de ex. de starea închisă
a ventilului de destindere din circuitul unităţii exterioare,
dar nu prezintă nici o problemă pentru funcţionarea
corectă a unităţii.
Încărcarea agentului frigorific
Informaţii importante privind agentul frigorific utilizat
Acest produs conţine gaze fluorurate cu efect de seră cuprinse în
Protocolul de la Kyoto. Nu purjaţi gazele în atmosferă.
Tipul de agent frigorific: R410A
(1)
Valoarea GWP : 1975
(1)
GWP = potenţial de încălzire globală

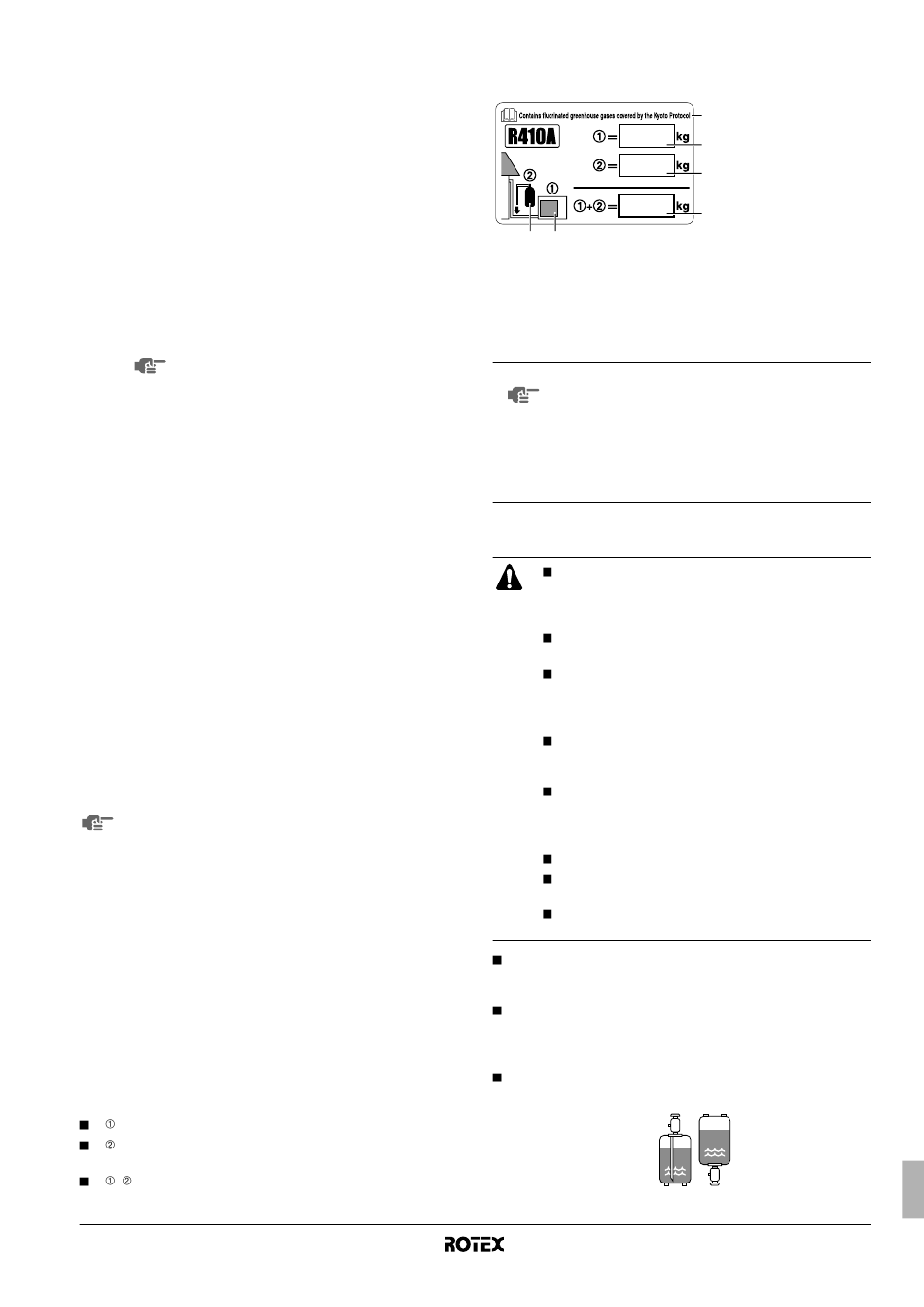

Vă rugăm să completaţi cu cerneală neradiabilă,
încărcătura de agent frigorific din fabrică a produsului,
cantitatea suplimentară de agent frigorific încărcat la faţa
locului şi
+ încărcătura totală de agent frigorific
pe eticheta de gaz fluorurat cu efect de seră furnizat cu produsul.
RRHQ0011~016AAV3(8) + RRHQ011~016AAW18
Unitate exterioară pentru pompă termică aer la apă
4PW50202-1
Eticheta completată trebuie lipită pe interiorul produsului şi în
apropiere de orificiul de încărcare al produsului (de ex., pe interiorul
capacului pentru întreţinere).
6 5
NOTĂ Aplicarea naţională a reglementării UE la anumite
gaze fluorurate cu efect de seră poate cere utilizarea
limbii naţionale oficiale corespunzătoare pe unitate.
Prin urmare se asigură împreună cu unitatea o
etichetă suplimentară de gaz fluorurat cu efect de seră
în mai multe limbi.
Instrucţiunile de lipire sunt ilustrate pe dosul acelei
etichete.
Precauţii şi instrucţiuni generale
Când deservirea
sistemului de agent frigorific, tratarea şi evacuarea
agentului frigorific trebuie efectuată în conformitate cu
legislaţia locală şi naţională relevantă.
Agentul frigorific nu poate fi încărcat până nu s-a
finalizat cablajul de legătură.
Agentul frigorific poate fi încărcat numai după
efectuarea probei de etanşeitate şi a uscării cu vid (a
se vedea "Proba de etanşeitate şi uscarea cu vid" la
pagina 8).
La încărcarea unui sistem, trebuie avut grijă pentru a
nu depăşi niciodată cantitatea maximă permisă,
având în vedere pericolul de lovitură de berbec.
Încărcarea cu o substanţă necorespunzătoare poate
cauza explozii şi accidente, aşa că asiguraţi-vă
întotdeauna că se încarcă agentul frigorific adecvat
(R410A).
Buteliile de agent frigorific trebuie deschise încet.
La încărcarea agentului frigorific folosiţi întotdeauna
mănuşi de protecţie şi protejaţi-vă ochii.
Când alimentarea de la reţea este cuplată, închideţi
panoul frontal când lăsaţi unitatea nesupravegheată.
Această unitate necesită încărcare suplimentară de agent
frigorific potrivit lungimii tubulaturii de refrigerent racordate la
faţa locului.
Aveţi grijă să încărcaţi agentul frigorific în stare lichidă în
conducta de lichid. Întrucât R410A este un agent frigorific mixt,
compoziţia sa se modifică dacă este încărcat în stare gazoasă,
ne mai putând fi asigurată funcţionarea normală a sistemului.
Înainte de umplere, verificaţi dacă butelia de agent frigorific are
ataşat sau nu un sifon, şi poziţionaţi corespunzător butelia.
Umplerea cu utilizarea
unei butelii cu un sifon
ataşat.
Încărcaţi agentul frigorific cu
butelia în poziţie verticală.
1 Încărcătura de agent
4
frigorific din fabrică a
produsului:
1
a se vedea placa de
identificare a unităţii
2
2 Cantitatea suplimentară
de agent frigorific
încărcat la faţa locului
3
3 Încărcătura totală de
agent frigorific
4 Conţine gaze fluorurate
cu efect de seră cuprinse
în Protocolul de la Kyoto
5 Unitate exterioară
6 Butelie de agent frigorific
şi distribuitor pentru
încărcare
unităţii necesită deschiderea
Umplerea cu utilizarea
unei butelii fără un sifon
ataşat
Încărcaţi agentul frigorific cu
butelia cu capul în jos.
Manual de instalare
9
