K
ÄLTEMITTELLEITUNGEN
Bauseitige Rohrleitungen können in vier Richtungen installiert
werden.
1 2 3
4 4

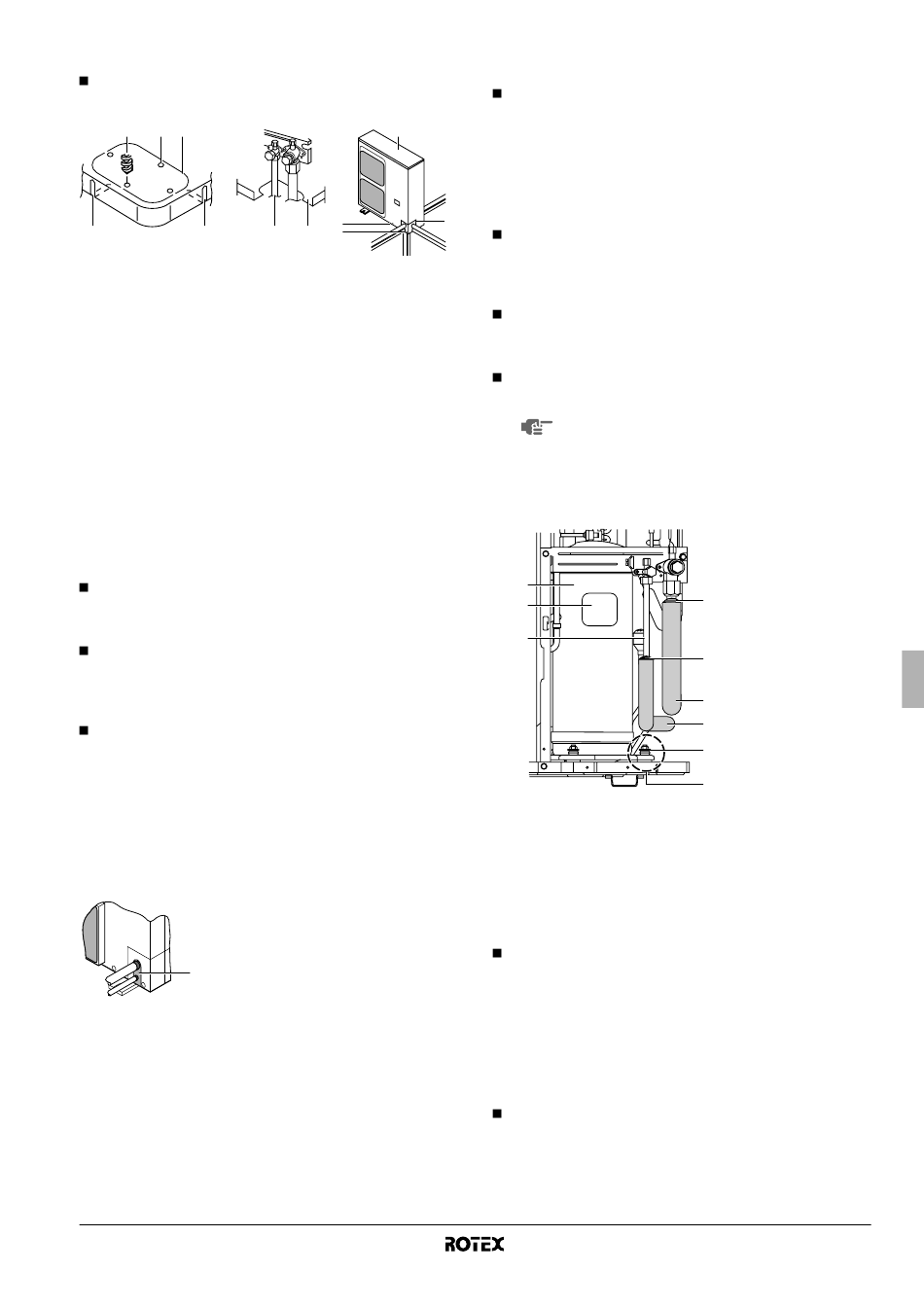

Abbildung - Bauseitige Rohrleitungen in vier Richtungen
1 Bohrer
2 Unmittelbarer Bereich um die Ausdrücköffnung
3 Ausdrücköffnung
4 Schlitz
5 Anschlussleitung
6 Unterer Rahmen
7 Frontblende
8 Rohrleitungsauslassplatte
9 Schraube Frontblende
10 Schraube Rohrleitungsauslassplatte
A Vorwärts
B Rückwärts
C Zur Seite
D Nach unten
Durch Ausschneiden bzw. -sägen der beiden Schlitze kann wie
in Abbildung "Bauseitige Rohrleitungen in vier Richtungen"
gezeigt installiert werden.
(Verwenden Sie eine Metallsäge zum Aussägen der Schlitze.)
Um das Anschlussrohr an die Einheit nach unten installieren zu
können, durchstoßen Sie eins der Ausdrücklöcher, indem Sie
den Bereich um dieses Loch mit einem Ø6 mm-Bohrer
durchbohren. (Siehe auch Abbildung "Bauseitige Rohrleitungen
in vier Richtungen".)
Nachdem Sie diese Öffnung erzeugt haben, ist es empfehlens-
wert, den Rand der Öffnung sowie den unmittelbaren Bereich
um die Öffnung mit Rostschutzfarbe zu behandeln, um
Rostbildung zu verhindern.
Verhindern des Eindringens von Fremdstoffen
Verschließen Sie die Öffnungen, durch die Sie Rohrleitungen geführt
haben, wie in der Abbildung gezeigt mit Glaserkitt oder Isolier-
material (vor Ort zu beschaffen).
1
1
Insekten oder Kleintiere, die in das Außengerät eindringen, können
einen Kurzschluss im Schaltkasten verursachen.
RRHQ0011~016AAV3(8) + RRHQ011~016AAW18
Außengerät für Luft-Wasser-Wärmepumpe
4PW50202-1
7
9
10
5 6
A
D
Glaserkitt oder Isoliermaterial (vor
Ort zu beschaffen)
Vorsichtsmaßnahmen beim Anschließen bauseitiger
Leitungen und im Hinblick auf die Isolierung
Sorgen Sie dafür, dass die Rohrleitungen von Innen- und
Außengerät nicht
Verdichters berühren.
Wenn die Isolierung der Rohrleitungen auf der Flüssigkeitsseite
mit dieser Abdeckung in Berührung kommen könnte, justieren
Sie die Höhe wie in der folgenden Abbildung gezeigt. Stellen Sie
darüber hinaus sicher, dass die bauseitigen Rohrleitungen
B
weder mit den Schrauben noch mit den äußeren Blenden des
Verdichters in Berührung kommen können.
8
Wenn das Außengerät über dem Innengerät installiert ist, kann
C Folgendes passieren:
Auf dem Absperrventil kondensiertes Wasser kann in Richtung
Innengerät laufen. Um dies zu vermeiden, ist das Absperrventil
mit Dichtungsmaterial zu versiegeln.
Bei Temperaturen von über 30°C und einer relativen Luft-
feuchtigkeit von über 80% muss das Dichtungsmaterial
mindestens 20 mm dick sein, um eine Kondensatbildung auf der
Oberfläche des Dichtungsmaterials zu vermeiden.
Isolieren Sie auf jeden Fall die bauseitigen Rohrleitungen,
sowohl auf der Flüssigkeits-Seite als auch auf der Gas-Seite.
Alle nicht isolierten Rohrleitungen können konden-
sieren oder so heiß werden, dass Verbrennungsgefahr
besteht.
(Die Höchsttemperatur der Rohrleitungen auf der Gasseite kann
120°C erreichen. Verwenden Sie daher sehr widerstandsfähiges
Isoliermaterial.)
1
2
3
Hinweise zur Notwendigkeit eines Ölfangs
Da die Gefahr besteht, dass das in der Steigleitung enthaltene Öl
zurück in den Verdichter fließt, wenn dieser gestoppt wird, und
dadurch Klopfen aufgrund des Flüssigkeitsdrucks auftritt oder zu
wenig Öl zurückfließt, ist es notwendig, an einer geeigneten Stelle in
der Gassteigleitung einen Ölfang zu installieren.
Position für die Installation eines Ölfangs. (Siehe Abbildung 4)
A Außengerät
B Innengerät
C Gasleitung
D Flüssigkeitsleitung
E Ölfang
H Installieren Sie alle 10 Höhenmeter einen Ölfang.
Ein Ölfang ist nicht erforderlich, wenn das Außengerät höher als
das Innengerät installiert ist.
die Abdeckung der Anschlüsse
1 Verdichter
2 Klemmen-
abdeckung
3 Bauseitige
4
Rohrleitungen
für Innen- und
Außengeräte
4 Verkorkungs-
4
material usw.
5 Isoliermaterial
5
6 Schrauben
A Gehen Sie beim
5
Anbringen der
Rohrleitungen,
6
Schrauben und
Außenblenden
äußerst vor-
A
sichtig vor
