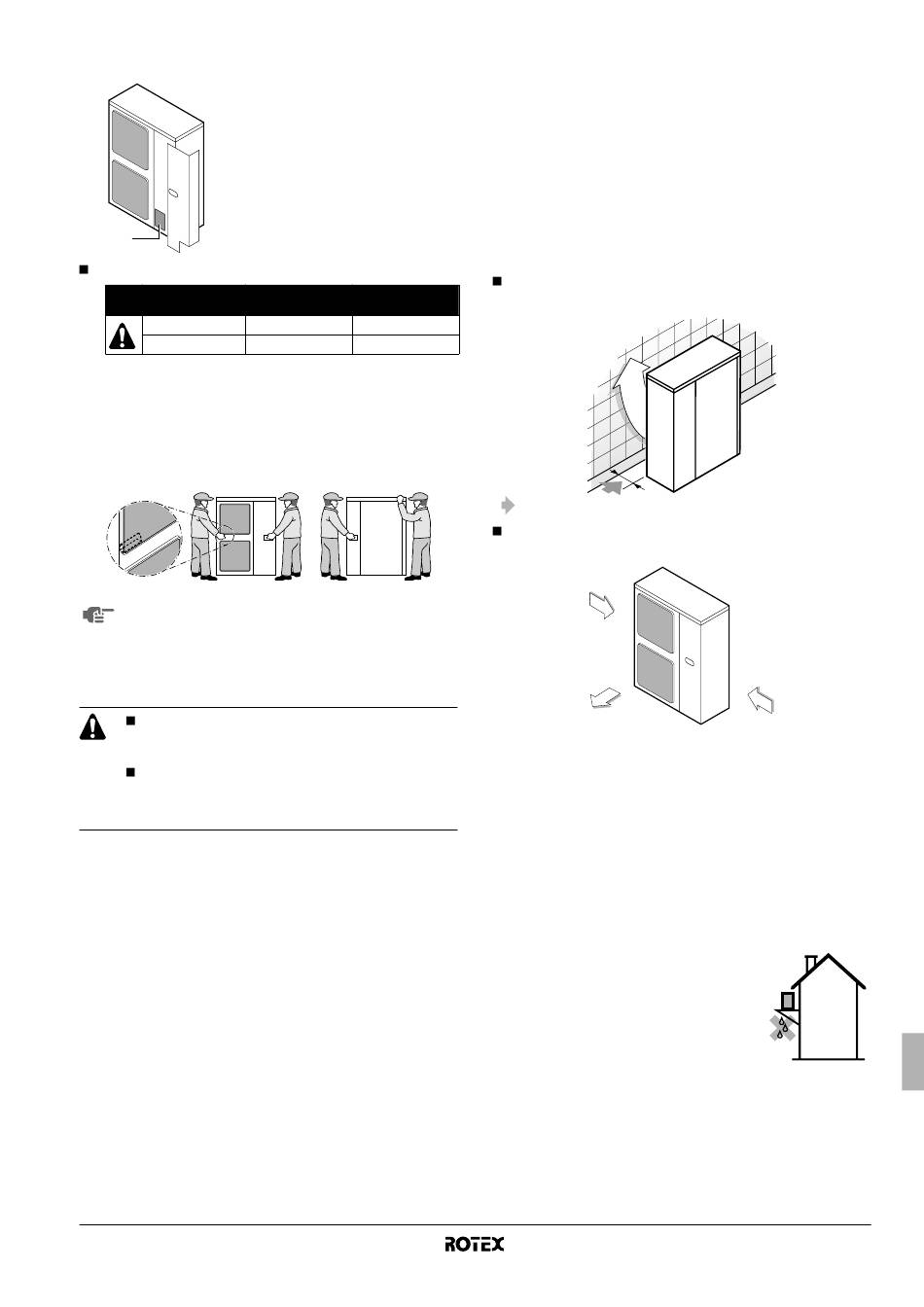

Escolher O Local De Instalação - Rotex RRHQ011AAV3 Manuel D'installation

Os acessórios deverão encontrar-se no local indicado na figura
que se segue.
1
1
Opções possíveis
RRHQ_V38 + W18
RRHQ_V3
(a) A combinação das duas opções não é permitida.
Manuseamento
Como se mostra na figura seguinte, deve manusear-se a unidade
devagar, agarrando as pegas de ambos os lados. Coloque as mãos
no canto, em vez de agarrar a entrada de ar, para evitar deformar a
caixa.
Para evitar lesões, não toque na entrada de ar nem nas
aletas de alumínio da unidade.
E
SCOLHER O LOCAL DE INSTALAÇÃO
Certifique-se de
adequadas, para evitar que a unidade de exterior seja
utilizada como abrigo por animais pequenos.
Ao entrarem em contacto com os componentes
eléctricos, os animais pequenos podem provocar
avarias, fumo ou um incêndio. Solicite ao cliente que
mantenha desobstruído o espaço em redor da unidade.
1 Escolha um local de instalação que satisfaça as seguintes
condições e com o qual o seu cliente esteja de acordo.
- Locais bem ventilados.
- Locais em que a unidade não incomode os vizinhos.
- Locais seguros, que possam suportar o peso e a vibração da
unidade e onde esta possa ficar nivelada.
- Locais onde não exista qualquer possibilidade de presença
de gás inflamável ou fuga do produto.
- Locais onde esteja assegurado espaço para prestação de
assistência técnica.
- Locais onde o comprimento necessário das tubagens e da
cablagem das unidades interiores e de exterior esteja dentro
das amplitudes permitidas.
- Locais onde a fuga de água da unidade não possa danificar
o local (por exemplo, caso um tubo de drenagem fique
entupido).
- Locais, tanto quanto possível, protegidos da chuva.
RRHQ0011~016AAV3(8) + RRHQ011~016AAW18
Unidade de exterior para bomba de calor ar/água
4PW50202-1
Acessórios
Folha de
Encaixe de esgoto
aquecimento
De série Utilização proibida
(a) (a)
Kit opcional Kit opcional
que são tomadas medidas
2 Ao instalar a unidade num local exposto a ventos fortes, tenha
particular atenção aos pontos seguintes.
Os ventos fortes de 5 m/s ou mais, ao soprarem contra a saída
de ar da unidade de exterior, provocam um curto-circuito (sucção
da descarga de ar), que pode ter as seguintes consequências:
- Deterioração da capacidade de funcionamento.
- Formação frequente de gelo, no funcionamento para
aquecimento.
- Desregulação do funcionamento devido a altas pressões.
- Quando um vento forte sopra continuamente na frente da
unidade, a ventoinha pode começar a rodar demasiado
depressa, até acabar por partir.
Consulte as figuras quanto à instalação desta unidade num
local onde possa ser prevista a direcção do vento.
Vire o lado da saída de ar em direcção à parede do edifício, a
uma vedação ou a um corta-vento.
Certifique-se de que há espaço suficiente para se proceder à
Coloque o lado da saída num ângulo recto em relação à
direcção do vento.
Vento forte
Saída de ar
3 Prepare um canal de drenagem da água à volta da base, para
drenar as águas residuais em torno da unidade.
4 Se a drenagem de água da unidade não for fácil, coloque a
unidade sobre uma estrutura de blocos de cimento, ou outra
semelhante (a altura da estrutura deve ter, no máximo, 150 mm).
5 Se instalar a unidade numa armação, instale uma chapa à prova
de água num espaço de 150 mm da base da unidade, para
evitar a invasão de água proveniente da direcção inferior.
6 Ao instalar a unidade num local com exposição frequente à
neve, tome particular atenção à necessidade de colocar a base
o mais alto possível.
7 Se instalar a unidade na estrutura do
edifício, instale uma placa à prova de água
(fornecimento local) (num espaço de
150 mm sob a unidade) ou um bujão de
drenagem (consulte a
combinação, em "Opções possíveis" na
página 3) para evitar os pingos das águas
residuais. (Ver a figura.)
Vento forte
tabela de
Manual de instalação
3
