RABAJOS EN EL CABLEADO ELÉCTRICO
Todo el cableado deberá ser efectuado por un
electricista autorizado.
Todas las piezas adquiridas localmente y la con-
strucción eléctrica deben cumplir con los reglamentos
locales y nacionales.
Alta tensión
Con el fin de evitar electrocuciones, asegúrese de
desconectar la alimentación de corriente durante el
1 minuto (o más)
mantenimiento de las piezas eléctricas. Incluso
después de 1 minuto, mida siempre la tensión en los
terminales de los condensadores del circuito principal
y las demás piezas eléctricas antes de tocarlas,
asegúrese de que la tensión sea igual o inferior a
50 V en corriente continua.
A las personas a cargo de la instalación eléctrica:
No haga funcionar la unidad hasta que la tubería de
refrigerante esté completa. (Hacerla funcionar antes que
las tuberías estén listas estropeará el compresor).
Precauciones en los trabajos de cableado eléctrico
Antes de acceder a los dispositivos eléctricos, deberán
desconectarse todos los circuitos de alimentación.
Utilice sólo cables de cobre.
El cableado entre la unidad interior y la exterior debe ser de
230 V.
En el cableado fijo
reglamentación local y nacional pertinente, un interruptor
principal u otro medio de desconexión que tenga una
separación constante en todos los polos.
No conecte el interruptor principal hasta que todo el cableado
esté completo.
No introduzca a la fuerza los cables en la unidad haciendo un
nudo con ellos.
Fije los cables de forma que no hagan contacto con los tubos
(especialmente en el lateral de alta presión).

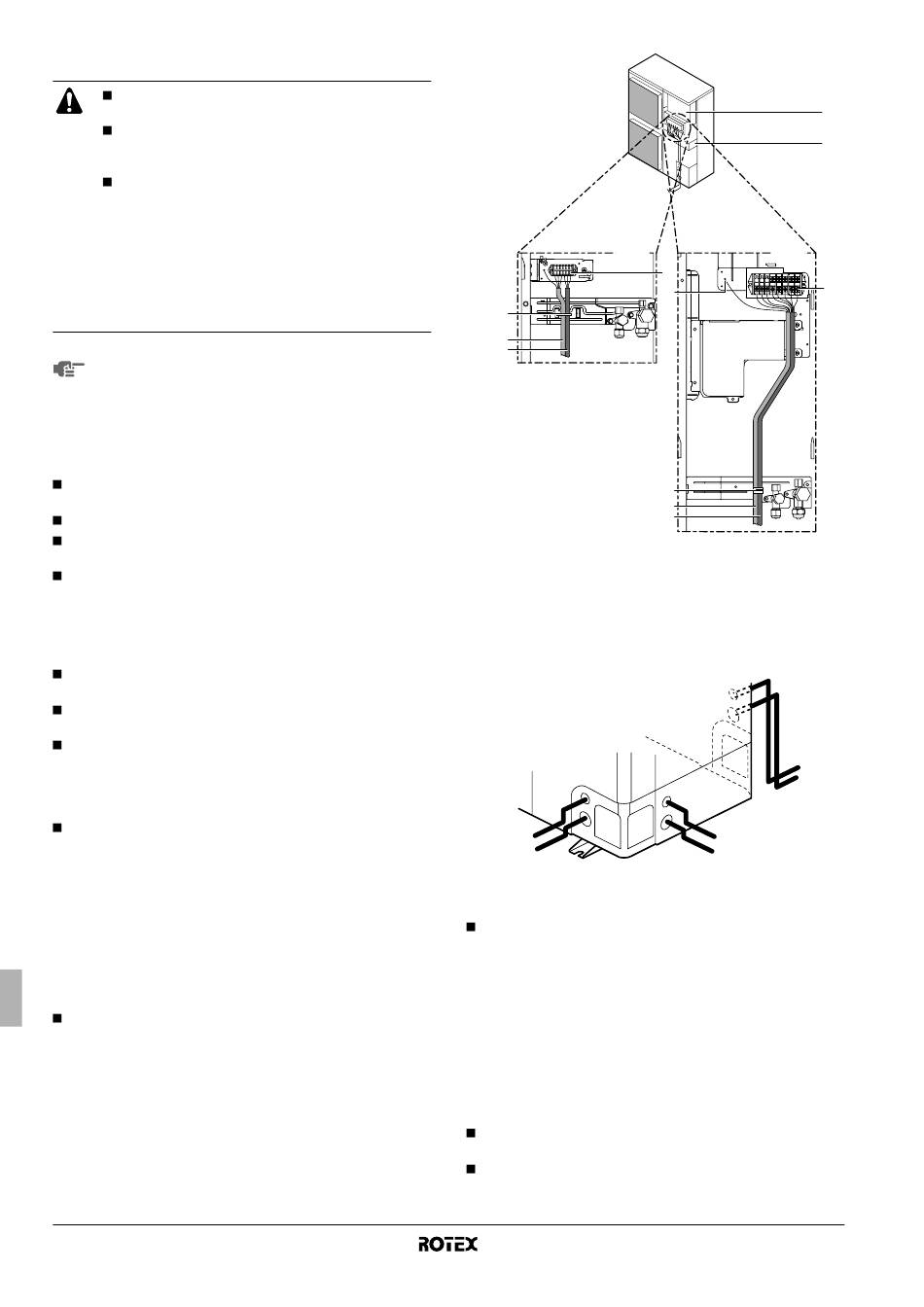

Asegure el cableado eléctrico con abrazaderas para cables tal
como muestra la figura inferior, de forma que no entre en
contacto con las tuberías, especialmente las del lado de alta
presión.
Asegúrese de que no se aplica presión externa a los terminales.
Cuando instale el interruptor automático de fugas a tierra
asegúrese de que es compatible con el inverter (resistente a
ruidos eléctricos de alta frecuencia) para evitar la innecesaria
apertura de dicho interruptor automático.
Asegure el cableado como se indica abajo.
1 Asegure el cable de tierra a la placa de fijación de la válvula de
cierre de forma que no se deslice.
2 Asegure el cable de tierra a la placa de fijación de la válvula de
cierre una vez más junto con el cableado eléctrico y el cableado
entre unidades.
Instale el cableado eléctrico de forma que la tapa frontal no se
levante al instalar el cableado y sujete firmemente la tapa
frontal.
Manual de instalación
11
previo a las labores
deberá incorporarse, según
de
4
5
6
1 Caja de conexiones
2 Placa de montaje de la válvula de retención
la
3 Conexión a tierra
4 Sujetacables
5 Cableado entre las unidades
6 Alimentación eléctrica y cableado de tierra
2
1
1 Cable de alimentación y cable de conexión a tierra
2 Cableado entre las unidades
Cuando los cables se dirigen desde la unidad, se puede insertar
un manguito de protección para los conductos (inserciones de
generación de patrones) en el orificio de instalación. (Ver
figura 3)
1 Cable
2 Buje
3 Tuerca
Cuando utilice una línea eléctrica, asegúrese de proteger los
cables con tubos de vinilo para evitar que el borde del orificio de
instalación corte los cables.
Para realizar el cableado eléctrico siga el diagrama corres-
pondiente.
Forme los cables y fije la tapa firmemente de forma que se
puede montar adecuadamente.
V3 W1
3
3
4
5
6
2
1
4 Marco
5 Manguera
A Interior
B Exterior
RRHQ0011~016AAV3(8) + RRHQ011~016AAW18
Unidad exterior para bomba de calor de aire-agua
1
2
3
2
1
